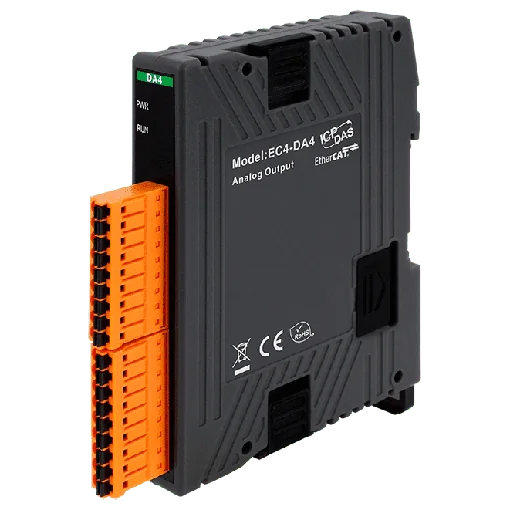

EC4-DA4 EtherCAT SubDevice slim-modul, 4-kanals isoleret 12-bit analogudgang
EtherCAT SubDevice slim I/O-modul med fire isolerede 12-bit analogudgange, valgbare til strøm- eller spændingsområder. Egner sig til DIN-skinne- eller vægmontering i distribuerede styrenetværk.
- EtherCAT SubDevice-interface med 100 μs cykeltid og distribuerede ure
- Fire isolerede 12-bit analogudgange med 2500 VDC isolation
- Spændings- og strømområder: ±5 V, ±10 V, 0 ~ 5 V, 0 ~ 10 V, 0 ~ 10 mA, 0 ~ 20 mA
- Nøjagtighed på ±0,1 % af FSR ved 25 °C
- Slankt 17,5 mm bredt plasthus til DIN-skinne- eller vægmontering
- Aftagelig klemrækkekonnektor
1.659,14 kr. pr. stk.
| 1-9 stk. | 1.659,14 kr. | |
|---|---|---|
| 10-30 stk. | 1.606,82 kr. | −3 % |
| 31+ stk. | 1.569,46 kr. | −5 % |
Produktinformation "EC4-DA4 EtherCAT SubDevice slim-modul, 4-kanals isoleret 12-bit analogudgang"
EC4-DA4 CR er en slank EtherCAT SubDevice, der tilføjer fire isolerede 12-bit analogudgange til et styrenetværk. Hver kanal kan indstilles til et spændings- eller strømområde, herunder ±5 V, ±10 V, 0 ~ 5 V, 0 ~ 10 V, 0 ~ 10 mA og 0 ~ 20 mA, så et modul kan styre en bred vifte af feltenheder.
Kommunikationen kører over EtherCAT med en cykeltid på 100 μs og understøttelse af distribueret ur. Når analogudgangene styres fra bussen i stedet for fra individuel parallel kabling, reduceres antallet af kabler for et givet punkttal, og udgangsværdierne kan overvåges i software. Modulet har bestået konformitetstest og er beregnet til brug med en række standard EtherCAT MainDevices.
Huset er i plast og måler 17,5 x 108 x 73 mm (B x L x D, uden klemmer). Det monteres på DIN-skinne eller på væg og anvender en aftagelig klemrækkekonnektor. Modulet er specificeret til drift fra -25 til +70 °C og forsynes fra +24 VDC, med 2500 VDC isolation på udgangene.
Anvendelser
- Distribueret analog udgangsstyring i EtherCAT-netværk
- Udlæsning af spændings- eller strømsetpunkter til feltenheder i tavle- og maskinstyring
- Systemer, hvor reduktion af kabling til analogudgange er en prioritet
| Product type: | Analog output module |
|---|---|
| Interface: | EtherCAT |
| Protocol: | EtherCAT |
| Analog outputs: | 4 |
| Isolation: | 2500 VDC |
| Power input: | +24 VDC |
| Operating temperature: | -25 ~ +70 °C |
| Mounting: | DIN-rail or wall |
| Housing: | Plastic |
Specifikationer
| EMS-beskyttelse | |
|---|---|
| ESD (IEC 61000-4-2) | ±8 kV (luft for tilfældigt punkt) |
| Analogudgang | |
| Kanaler | 4 |
| Område | ±5 V, ±10 V, 0 ~ 5V, 0 ~ 10V, 0 ~ 10 mA, 0 ~ 20 mA |
| Opløsning | 12-bit |
| Nøjagtighed | ±0,1 % af FSR (25℃) |
| Isolation | 2500 VDC |
| EtherCAT | |
| Cyklustid | 100 μs |
| Distribuerede ure | Ja |
| Strøm | |
| Indgangsområde | +24 VDC |
| Forbrug | 3.5 W |
| Mekanisk | |
| Kabinet | Plast |
| Mål (mm) | 17,5 x 108 x 73 (B x L x D) (eksklusive terminaler) |
| Installation | DIN-skinne eller vægmontering |
| Miljø | |
| Driftstemperatur | -25 ~ +70°C |
| Opbevaringstemperatur | -30 ~ +80°C |
| Fugtighed | 10 ~ 90% RH, ikke-kondenserende |
Specifikationer som oplyst af producenten. Ret til ændringer forbeholdes.
