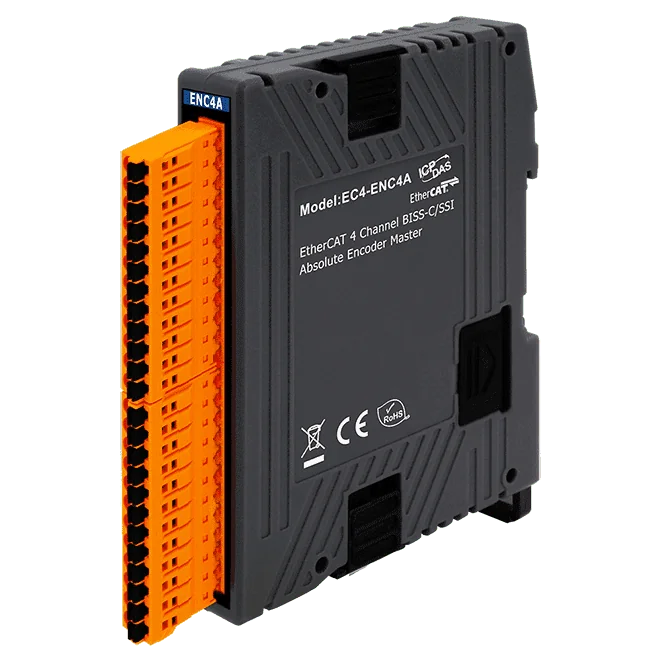

EC4-ENC4A EtherCAT SubDevice-modul, 4-kanals SSI/BiSS-C encoder-interface
Slank EtherCAT SubDevice med fire uafhængige SSI- og BiSS-C absolutte encoderkanaler, op til 48 bit positionsdata, 10 MHz transmission og samtidig sampling.
- EtherCAT SubDevice med fire uafhængige absolutte encoderkanaler
- SSI- og BiSS-C (unidirektionelle) transmissionsgrænseflader
- Op til 48 bit positionsopløsning med binær eller Gray-datakodning
- Maksimal transmissionsfrekvens på 10 MHz med samtidig sampling af alle kanaler
- Automatisk kabelforsinkelseskompensation i BiSS-C-tilstand, med understøttelse af kabellængder op til 70 m
- Understøtter Free-Run- og Distributed Clock (DC)-driftstilstande
5.664,99 kr. pr. stk.
| 1-9 stk. | 5.664,99 kr. | |
|---|---|---|
| 10-30 stk. | 5.500,57 kr. | −3 % |
| 31+ stk. | 5.380,99 kr. | −5 % |
Produktinformation "EC4-ENC4A EtherCAT SubDevice-modul, 4-kanals SSI/BiSS-C encoder-interface"
Den EC4-ENC4A er en slank EtherCAT SubDevice, der fører fire uafhængige absolutte encoderkanaler ind i et EtherCAT-netværk. Hver kanal læser SSI- eller BiSS-C (unidirektionelle) encodere, så ét modul kan dække flere akser, idet alle kanaler samples samtidigt.
Positionsdata behandles on the fly inden for EtherCAT-cyklussen, og modulet understøtter både Free-Run- og Distributed Clock (DC)-drift. Encoderens positionsopløsning er op til 48 bit, inklusive fejl- og advarselsbit samt CRC i BiSS-C-tilstand. Transmissionen kører med op til 10 MHz, og BiSS-C-kabelforsinkelser kompenseres automatisk over kabelstrækninger på op til 70 meter.
Modulet trækker maksimalt 4,5 W fra en +24 V DC-forsyning og har et plasthus til montering på DIN-skinne eller væg. Det er specificeret til drift fra -25 til +75 °C, med encoderindgange fotoisoleret ved 2000 VDC.
Anvendelser
- Præcis positionsmåling
| Product type: | EtherCAT SubDevice |
|---|---|
| Interface: | BiSS-C, SSI |
| Protocol: | EtherCAT |
| Isolation: | 2000 VDC |
| Power input: | +24 V DC |
| Operating temperature: | -25 ~ +75 °C |
| Mounting: | DIN-rail, Wall |
| Housing: | Plastic |
Specifikationer
| EMS-beskyttelse | |
|---|---|
| EFT (IEC 61000-4-4) | Signal: 1 KV Klasse B; Forsyning: 1 KV Klasse B |
| ESD (IEC 61000-4-2) | ±4 kV kontakt for hver kanal |
| LED-indikatorer | |
| Status | Strøm, EtherCAT-status |
| Encoder-indgang | |
| Antal akser | 4x encoderkanal (0-3) |
| Opløsning | maks. 48 bit position |
| Samplingtype | Simultan |
| Transmissionsgrænseflade | SSI-tilstand BiSS-C-tilstand |
| Fotoisolering | 2000 VDC |
| Indgangsniveau | 5V (standard) |
| Frekvens | 10MHz |
| EtherCAT | |
| Protokol | EtherCAT |
| Cyklustid | 200 μs |
| Distribuerede ure | Ja |
| Strøm | |
| Indgangsområde | +24 V DC |
| Forbrug | Maksimalt 4,5 W |
| Mekanisk | |
| Kabinet | Plast |
| Mål (mm) | 17.5 × 108 × 90 (W × L × D) |
| Installation | DIN-skinne eller vægmontering |
| Miljø | |
| Driftstemperatur | -25 ~ +75 °C |
| Opbevaringstemperatur | -30 ~ +80 °C |
| Fugtighed | 10 ~ 90%, ingen kondensation |
Specifikationer som oplyst af producenten. Ret til ændringer forbeholdes.
