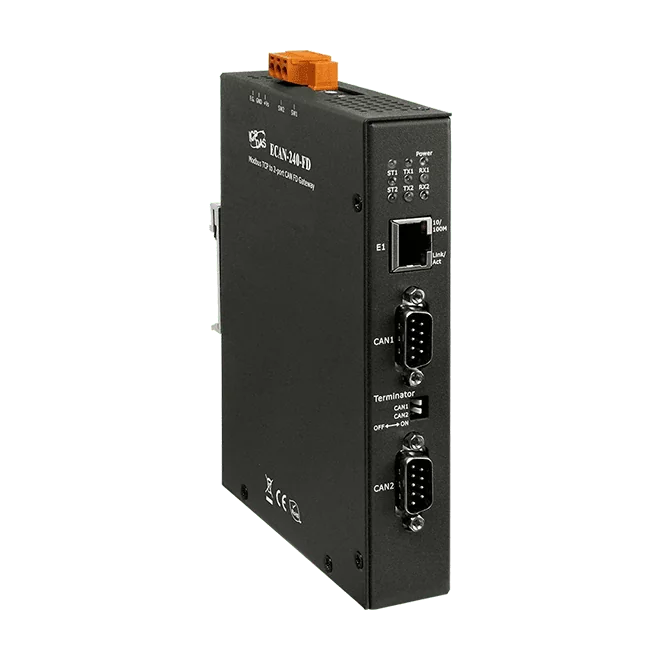

ECAN-240-FD Modbus TCP til 2-port CAN FD-gateway
Modbus TCP til 2-port CAN FD-gateway med to CAN-businterfaces, understøttelse af CAN 2.0 A/B og FD samt DIN-skinneinstallation til tilslutning af CAN-netværk til Ethernet.
- To CAN-businterfaces, hver på et 9-benet D-sub-stik
- Understøttelse af CAN 2.0 A/B og CAN FD, kompatibel med ISO 11898-2
- CAN FD kan skiftes mellem ISO- og non-ISO (Bosch)-standarden
- CAN FD-databitrater fra 100 kbps til 10000 kbps; CAN-bitrater fra 10 kbps til 1000 kbps
- Indbygget DIP-kontakt til 120 Ω-afslutningsmodstanden
- Modbus TCP over 10/100 Base-TX Ethernet via én RJ-45-port
3.071,86 kr. pr. stk.
| 1-9 stk. | 3.071,86 kr. | |
|---|---|---|
| 10-30 stk. | 2.974,69 kr. | −3 % |
| 31+ stk. | 2.914,90 kr. | −5 % |
Produktinformation "ECAN-240-FD Modbus TCP til 2-port CAN FD-gateway"
En ECAN-240-FD bygger bro mellem CAN- og CAN FD-netværk og Ethernet ved hjælp af industriprotokollen Modbus TCP. Den giver en Ethernet-baseret styring eller et SCADA-system adgang til to CAN-busnetværk via én RJ-45-port, så CAN-enheder kan integreres i et bredere industrielt netværk uden brugerdefineret gateway-software.
Modulet har to CAN-businterfaces, hver på et 9-benet D-sub-stik, og understøtter CAN 2.0 A/B og CAN FD i overensstemmelse med ISO 11898-2. CAN FD kan skiftes mellem ISO- og non-ISO (Bosch)-standarden, og en indbygget DIP-kontakt aktiverer eller deaktiverer 120 Ω-afslutningsmodstanden på hver bus.
Ud over at fungere som Modbus TCP-server kan gatewayen også køre i TCP/UDP-transparent tilstand for CAN- og CAN FD-rammer eller i CAN pair-tilstand, som forbinder to CAN-netværk over Ethernet via UDP. Bestillingsnummeret ECAN-240-FD CR er RoHS-godkendt versionen af denne model.
Anvendelser
- Modbus TCP-adgang til CAN- og CAN FD-enheder
- TCP/UDP-transparent kommunikation mellem CAN-enheder og Ethernet-klienter
- CAN pair-forbindelse, der kobler to CAN-netværk over Ethernet via UDP
| Product type: | CAN gateway |
|---|---|
| Interface: | 10/100 Base-TX, CAN FD |
| Protocol: | Modbus TCP |
| Ports: | 2 |
| Isolation: | 3000 VDC |
| Power input: | +10 ~ +30 VDC |
| Operating temperature: | -25 ~ +75 °C |
| Mounting: | DIN-rail |
| Housing: | Metal |
Specifikationer
| LED-indikatorer | |
|---|---|
| Status | 1 x Forsyning, 3 x CAN1-status, 3 x CAN2-status |
| Ethernet | |
| Porte | 1 x RJ-45, 10/100 Base-TX |
| Protokol | Modbus TCP, HTTP, BOOTP, TFTP |
| CAN | |
| Porte | 2 |
| Specifikation | ISO 11898-2, CAN 2.0 A/B og FD |
| Baudrate | CAN-bithastigheder: 10 k ~ 1 M bps, CAN FD-bithastigheder for datafelt: 100 k ~ 10M bps |
| Isolation | 3000 VDC for DC-DC, 2500 Vrms for optokobler |
| Afslutningsmodstand | DIP-kontakt til 120 Ω terminalmodstand |
| Filter | Ja |
| Strøm | |
| Indgangsområde | +10 VDC ~ +30 VDC |
| Forbrug | 1.2 W |
| Mekanisk | |
| Kabinet | Metal |
| Mål (mm) | 122.0 x 160.0 x 28.0 (W x L x H) |
| Installation | DIN-skinne |
| Miljø | |
| Driftstemperatur | -25 ~ +75 °C |
| Opbevaringstemperatur | -30 ~ +80 °C |
| Fugtighed | 10 ~ 90% RH, ikke-kondenserende |
Specifikationer som oplyst af producenten. Ret til ændringer forbeholdes.
