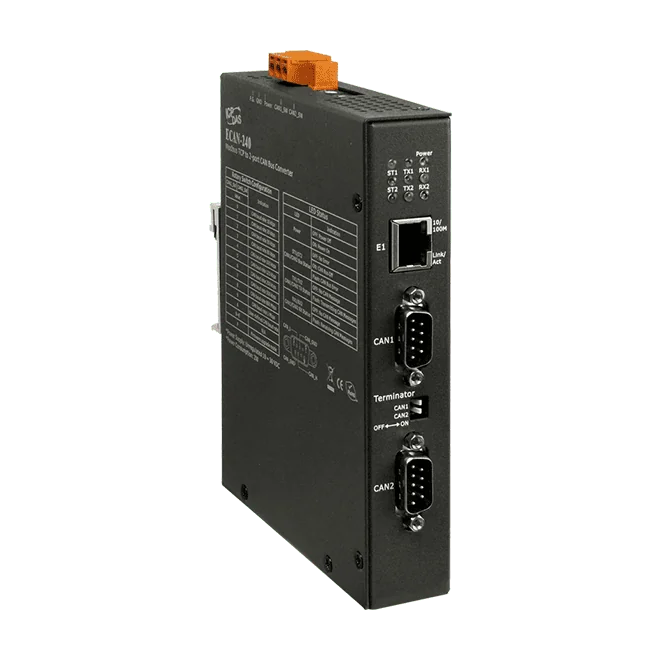

ECAN-240 Modbus TCP til 2-port CAN-bus gateway
Modbus TCP til 2-port CAN-bus gateway til forbindelse af to CAN-netværk til Ethernet, med isolerede CAN-grænseflader og DIN-skinnemontage.
- Modbus TCP-servergateway mellem Ethernet og to CAN-busnetværk
- To CAN-grænseflader på 9-polede D-sub-stik, i overensstemmelse med ISO 11898-2
- Understøtter CAN 2.0A og CAN 2.0B med baudrater fra 10 k ~ 1M bps indstillet med drejeomskiftere
- Indbygget 120 ohm terminalmodstand, aktiveret eller deaktiveret med DIP-omskifter
- 3000 VDC DC-til-DC og 2500 Vrms fotokobler-isolation på CAN-siden
- Parforbindelse mellem CAN-netværk over TCP eller UDP
2.839,97 kr. pr. stk.
| 1-9 stk. | 2.839,97 kr. | |
|---|---|---|
| 10-30 stk. | 2.757,76 kr. | −3 % |
| 31+ stk. | 2.697,97 kr. | −5 % |
Produktinformation "ECAN-240 Modbus TCP til 2-port CAN-bus gateway"
ECAN-240 CR er en Modbus TCP til 2-port CAN-bus gateway. Den forbinder to CAN-busnetværk til et Ethernet-netværk, så CAN-enheder kan nås fra Modbus TCP-klienter, og de to CAN-segmenter kan udveksle data via modulet.
Hver af de to CAN-grænseflader følger ISO 11898-2 og understøtter CAN 2.0A- og CAN 2.0B-rammer med baudrater fra 10 k til 1M bps, indstillet med drejeomskiftere. En indbygget 120 ohm terminalmodstand aktiveres eller deaktiveres med en DIP-omskifter. CAN-portene er galvanisk isolerede med 3000 VDC for DC-til-DC og 2500 Vrms for fotokoblertrinnet.
Ud over drift som Modbus TCP-server tilbyder gatewayen parforbindelse mellem CAN-netværk over TCP eller UDP samt en transparent tilstand, hvor TCP (port 10003) eller UDP (port 57540) pakker transporterer CAN-rammer til brugerdefineret software. Metalhuset er specificeret til drift ved -25 ~ +75 °C og monteres på DIN-skinne.
Anvendelser
- Integration af CAN-enheder i Modbus TCP-industrinetværk
- Forbindelse af to CAN-bussegmenter over Ethernet via parforbindelse
- Brugerdefinerede TCP- eller UDP-applikationer, der får direkte adgang til CAN-rammer
| Product type: | CAN Bus Gateway |
|---|---|
| Interface: | CAN, Ethernet |
| Protocol: | Modbus TCP |
| Ports: | 1 Ethernet, 2 CAN |
| Isolation: | 3000 VDC / 2500 Vrms |
| Power input: | +10 ~ +30 VDC |
| Operating temperature: | -25 ~ +75 °C |
| Mounting: | DIN-rail |
| Housing: | Metal |
Specifikationer
| LED-indikatorer | |
|---|---|
| Status | 1 x Forsyning 6 x CAN-status |
| Ethernet | |
| Porte | 1 x RJ-45, 10/100Base-T(X) |
| Protokol | Modbus TCP Server, TCP, UDP, HTTP |
| Socketforbindelser | 8 for TCP, 1 for UDP |
| CAN | |
| Porte | 2 |
| Specifikation | ISO 11898-2 CAN 2.0A og CAN 2.0B |
| Baudrate | 10 k ~ 1M bps |
| Isolation | 3000 VDC for DC-DC, 2500 Vrms for optokobler |
| Afslutningsmodstand | Indbygget 120 ohm terminalmodstand, aktiveret/deaktiveret via DIP-kontakt |
| Filter | Ja |
| Strøm | |
| Indgangsområde | +10 VDC ~ +30 VDC |
| Forbrug | 2 W |
| Mekanisk | |
| Kabinet | Metal |
| Mål (mm) | 106.8 x 146.8 x 25.9 (W x L x H) |
| Installation | DIN-skinne |
| Miljø | |
| Driftstemperatur | -25 ~ +75 °C |
| Opbevaringstemperatur | -30 ~ +80 °C |
| Fugtighed | 10 ~ 90% RH, ikke-kondenserende |
Specifikationer som oplyst af producenten. Ret til ændringer forbeholdes.
