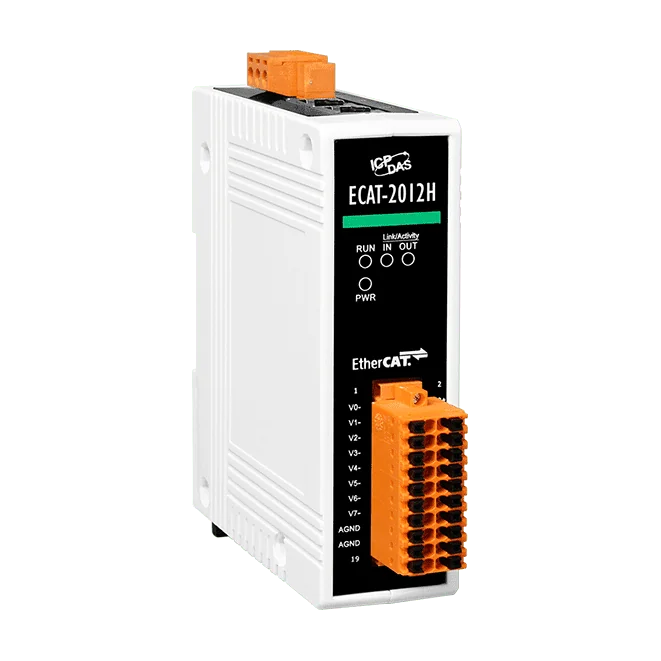

ECAT-2012H EtherCAT SubDevice I/O-modul, 16-bit 16-kanals analogindgang
16-bit EtherCAT SubDevice-analogindgangsmodul med 8 differentielle eller 16 enkeltendede kanaler, softwarevalgbare spændings- og strømområder og daisy chain-forkabling.
- 16-bit analogindgange: 8 differentielle eller 16 enkeltendede kanaler, valgbare i software
- Spændings- og strømområder, herunder 0~10 V, ±10 V, 0~20 mA og 4~20 mA, valgbare i software
- Nøjagtighed på 0,05 % af FSR med overspændingsbeskyttelse på ±35 VDC
- To RJ-45 EtherCAT-porte med understøttelse af daisy chain, op til 100 m mellem stationer (100BASE-TX)
- Verificeret med EtherCAT conformance test tool
- 1 ms cykeltid med on-the-fly-behandling
4.327,21 kr. pr. stk.
| 1-9 stk. | 4.327,21 kr. | |
|---|---|---|
| 10-30 stk. | 4.200,16 kr. | −3 % |
| 31+ stk. | 4.110,48 kr. | −5 % |
Produktinformation "ECAT-2012H EtherCAT SubDevice I/O-modul, 16-bit 16-kanals analogindgang"
ECAT-2012H er en EtherCAT SubDevice, der fører 16-bit analogindgange ind i et EtherCAT-netværk. Kanalerne kan konfigureres i software som 8 differentielle eller 16 enkeltendede indgange, og hver indgang accepterer spændings- eller strømsignaler i områderne 0~10 V til ±20 mA og 4~20 mA. Indgangsstatus returneres via procesdata, så en EtherCAT Main Device eller konfigurator kan læse den direkte.
To RJ-45-busporte gør det muligt at forbinde moduler i daisy chain, hvilket reducerer kabling og forenkler installationen. Stjerne-, linje- og ringtopologier understøttes alle, med op til 100 m mellem stationer over 100BASE-TX. Modulet har bestået EtherCAT conformance test tool, og dets MCU håndterer netværkstrafik effektivt med on-the-fly-behandling og en cykeltid på 1 ms.
Modulet passer til maskinbyggere og systemintegratorer, der arbejder med halvlederværktøj, metalformning, emballage, sprøjtestøbning, samlesystemer, trykmaskiner og robotter. Den aftagelige klemrække, LED-indikatorer og DIN-skinnemontering gør det ligetil at montere i styreskabe.
Anvendelser
- Halvlederværktøj
- Metalformning
- Emballage
- Sprøjtestøbning
- Samlesystemer
- Trykmaskiner
- Robotter
| Product type: | Analog Input Module |
|---|---|
| Interface: | EtherCAT |
| Protocol: | EtherCAT |
| Analog inputs: | 16 S.E / 8 Diff. |
| Ports: | 2 x RJ-45 |
| Power input: | +10 ~ +30 VDC |
| Operating temperature: | -25 ~ +75 °C |
| Mounting: | DIN-rail |
| Housing: | Plastic |
Specifikationer
| EMS-beskyttelse | |
|---|---|
| EFT (IEC 61000-4-4) | Signal: ±1 kV Klasse A; Forsyning: ±1 kV Klasse A |
| ESD (IEC 61000-4-2) | ± 4 kV kontakt for hver kanal |
| Overspænding (IEC 61000-4-5) | ± 1 kV klasse A |
| Analogindgang | |
| Kanaler | 8 differentielle eller 16 enkeltendede (softwarevalgbar) |
| Type | Spænding, strøm |
| Område | 0~10 V, ±10 V, ±5 V, ±2,5 V, 0~20 mA, ±20 mA, 4~20 mA eller ±4~20 mA (softwarevalgbar) |
| Opløsning | 16-bit |
| Nøjagtighed | 0,05 % af FSR |
| Samplingshastighed | 1 kHz pr. kanal (maks. ved 6 aktiverede kanaler) |
| Overspændingsbeskyttelse | ±35 VDC |
| Individuel kanalkonfiguration | Ja (indstillingsfunktionen Range & Filter understøttes ikke) |
| Detektion af åben ledning | No |
| EtherCAT | |
| Porte | 2 x RJ-45 |
| Afstand mellem stationer | 100 m maks. (100Base-TX) |
| Dataoverførselsmedium | Ethernet/EtherCAT-kabel (min. CAT5), skærmet |
| Cyklustid | 1 ms |
| Distribuerede ure | N/A |
| Strøm | |
| Indgangsområde | +10 VDC ~ +30 VDC |
| Forbrug | 4 W Max. |
| Mekanisk | |
| Kabinet | Plast |
| Mål (mm) | 33 x 127 x 108 (W x L x H) |
| Installation | DIN-skinne |
| Miljø | |
| Driftstemperatur | -25 ~ +75 °C |
| Opbevaringstemperatur | -30 ~ +80 °C |
| Fugtighed | 10 ~ 90% RH, ikke-kondenserende |
Specifikationer som oplyst af producenten. Ret til ændringer forbeholdes.
