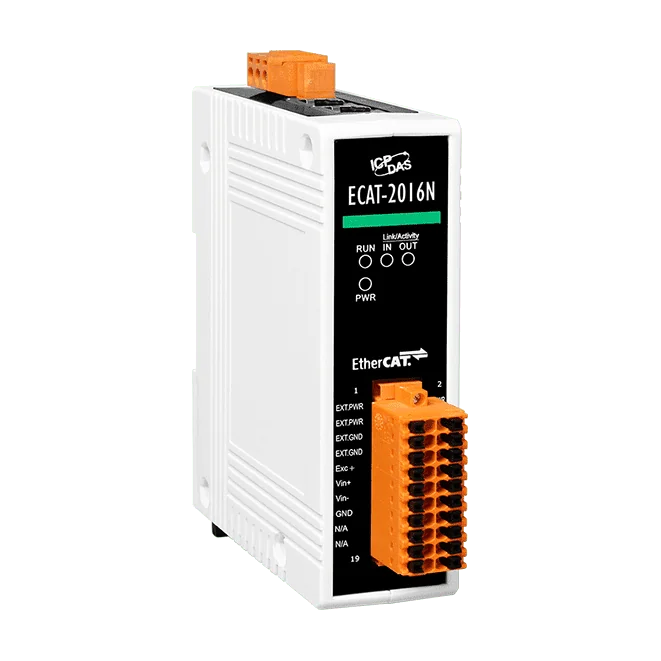

ECAT-2016N EtherCAT SubDevice I/O-modul, 1-kan. 16-bit tøjningsmåleindgang
EtherCAT SubDevice med én 16-bit indgangskanal til fuldbro-tøjningsmåler- og lastcellesignaler, samplet med 1 kHz pr. kanal og egnet til daisy chain-kabling.
- Enkelt 16-bit tøjningsmåleindgang til fuldbro-lastceller med softwarevalgbare områder fra ±10 mV til ±1,25 V
- 1 kHz samplingshastighed pr. kanal med en cykeltid på 1 ms
- To RJ-45 EtherCAT-porte, der understøtter daisy chain og stjerne-, linje- eller ringtopologi med op til 100 m mellem stationer
- Kraftig MCU håndterer netværkstrafik effektivt med on-the-fly-behandling
- Konformitetstestet EtherCAT SubDevice
- Galvanisk adskilt ind- og udgangsdesign med ±4 kV kontakt-ESD og ±1 kV EFT- og overspændingsbeskyttelse
2.137,45 kr. pr. stk.
| 1-9 stk. | 2.137,45 kr. | |
|---|---|---|
| 10-30 stk. | 2.077,66 kr. | −3 % |
| 31+ stk. | 2.032,82 kr. | −5 % |
Produktinformation "ECAT-2016N EtherCAT SubDevice I/O-modul, 1-kan. 16-bit tøjningsmåleindgang"
ECAT-2016N er en EtherCAT SubDevice, der føjer én tøjningsmåleindgang til et EtherCAT-netværk. Modulet tilsluttes direkte til en modstandsbro, så lastceller og lignende fuldbro-sensorer kan aflæses uden en separat signalbehandler. Indgangsområdet kan vælges i software fra ±10 mV op til ±1,25 V, og hver måling er tilgængelig for EtherCAT Main Device via procesdata.
To RJ-45-porte gør det muligt at forbinde modulet i en daisy chain, hvilket forenkler kabelføringen og reducerer den nødvendige infrastruktur. Netværket kan opbygges i stjerne-, linje- eller ringtopologi med op til 100 m mellem stationer over 100BASE-TX. Modulet har en cykeltid på 1 ms og et galvanisk adskilt ind- og udgangsdesign med EMS-beskyttelse iht. IEC 61000-4-2, -4-4 og -4-5.
Modulet har en aftagelig klemrække, LED-indikatorer og et plastikhus til DIN-skinnemontage. Det arbejder med +10 VDC til +30 VDC og i temperaturområdet -25 ~ +75 °C. Bemærk, at områdeindstillinger og filterindstillinger ikke understøttes pr. kanal, og at der ikke er åben-ledning-detektion.
Anvendelser
- Halvlederudstyr
- Metalformning
- Emballage
- Sprøjtestøbning
- Monteringsanlæg
- Trykkemaskiner
- Robotteknik
| Product type: | Strain gauge input module |
|---|---|
| Interface: | EtherCAT |
| Protocol: | EtherCAT |
| Analog inputs: | 1 |
| Ports: | 2 x RJ-45 |
| Power input: | +10 VDC ~ +30 VDC |
| Operating temperature: | -25 ~ +75 °C |
| Mounting: | DIN-rail |
| Housing: | Plastic |
Specifikationer
| EMS-beskyttelse | |
|---|---|
| EFT (IEC 61000-4-4) | Signal: ±1 kV Klasse A; Forsyning: ±1 kV Klasse A |
| ESD (IEC 61000-4-2) | ± 4 kV kontakt for hver kanal |
| Overspænding (IEC 61000-4-5) | ± 1 kV klasse A |
| Strain Gauge, Load Cell-indgang | |
| Kanaler | 1 |
| Type | Strain gauge |
| Område | ±1,25 V, ±600 mV, ±300 mV, ±125 mV, ±80 mV, ±60 mV, ±40 mV, ±30 mV, ±20 mV, ±15 mV, ±10 mV (softwarevalgbar) |
| Ledningsføring | Fuldbro |
| Nøjagtighed | ±0,1 % af FSR |
| Opløsning | 16-bit |
| Samplingshastighed | 1 kHz pr. kanal |
| Individuel kanalkonfiguration | Ja (indstillingsfunktionen Range & Filter understøttes ikke) |
| Detektion af åben ledning | No |
| Overspændingsbeskyttelse | ±35 VDC |
| Excitationsspændingsudgang | |
| Kanaler | 1 |
| Område | + 10 V |
| EtherCAT | |
| Porte | 2 x RJ-45 |
| Afstand mellem stationer | 100 m maks. (100Base-TX) |
| Dataoverførselsmedium | Ethernet/EtherCAT-kabel (min. CAT5), skærmet |
| Cyklustid | 1 ms |
| Distribuerede ure | N/A |
| Strøm | |
| Indgangsområde | +10 VDC ~ +30 VDC |
| Forbrug | 4 W Max. |
| Mekanisk | |
| Kabinet | Plast |
| Mål (mm) | 33 x 127 x 108 (W x L x H) |
| Installation | DIN-skinne |
| Miljø | |
| Driftstemperatur | -25 ~ +75 °C |
| Opbevaringstemperatur | -30 ~ +80 °C |
| Fugtighed | 10 ~ 90% RH, ikke-kondenserende |
