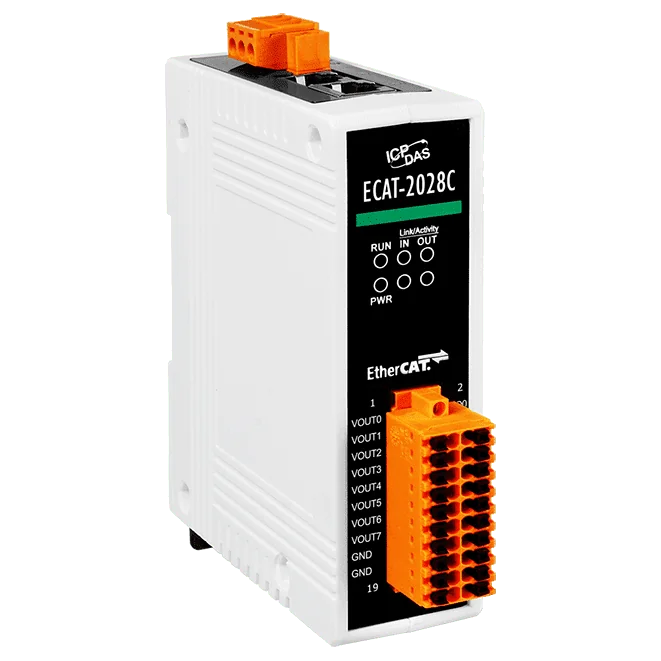

ECAT-2028C EtherCAT SubDevice analogudgangsmodul, 8-kanal 12-bit
EtherCAT SubDevice med otte isolerede 12-bit analogudgange, valgbare spændings- og strømområder og daisy-chain-busforbindelse til skalerbare distribuerede I/O.
- Otte isolerede 12-bit analogudgangskanaler med ±5 V, ±10 V, 0 ~ 5 V, 0 ~ 10 V, 0 ~ 10 mA og 0 ~ 20 mA områder
- Nøjagtighed på ±0,1 % af FSR og spændvidde-drift på ±5 ppm/°C
- EtherCAT SubDevice med on-the-fly-behandling, 1 ms cyklustid og distribuerede ure
- To RJ-45-busporte med understøttelse af daisy-chain-forbindelse, op til 100 m mellem stationerne (100BASE-TX)
- Verificeret med EtherCAT-konformitetstestværktøjet
- ESD-beskyttelse på 4 kV kontakt pr. kanal, med EFT- og overspændingsklassificeringer iht. IEC 61000-4-4 og IEC 61000-4-5
2.062,85 kr. pr. stk.
| 1-9 stk. | 2.062,85 kr. | |
|---|---|---|
| 10-30 stk. | 2.003,06 kr. | −3 % |
| 31+ stk. | 1.958,21 kr. | −5 % |
Produktinformation "ECAT-2028C EtherCAT SubDevice analogudgangsmodul, 8-kanal 12-bit"
Den ECAT-2028C er en EtherCAT SubDevice med otte galvanisk isolerede 12-bit analogudgange. De valgbare områder dækker ±5 V, ±10 V, 0 ~ 5 V, 0 ~ 10 V, 0 ~ 10 mA og 0 ~ 20 mA, så ét modul kan styre en bred vifte af spændings- og strømaktuatorer.
To RJ-45-busporte muliggør daisy-chain-forbindelse med op til 100 m mellem stationerne over 100BASE-TX, hvilket reducerer kabelforbruget i distribuerede maskinlayouts. Udgangsstatus kan læses fra procesdata eller kontrolleres på LED-indikatorerne, og den aftagelige klemrække forenkler installation og service.
Modulet er verificeret med EtherCAT-konformitetstestværktøjet og er beregnet til brug sammen med EtherCAT Main Devices eller konfiguratorer. Med 4 kV kontakt-ESD-beskyttelse på hver kanal, en 1 ms cyklustid og distribuerede ure egner det sig til de maskinautomationsapplikationer, der er anført nedenfor.
Applikationer
- Halvlederværktøjer
- Metalformning
- Emballage
- Sprøjtestøbning
- Samlesystemer
- Printmaskiner
- Robotteknik
| Product type: | Analog output module |
|---|---|
| Interface: | EtherCAT |
| Protocol: | EtherCAT |
| Analog outputs: | 8 |
| Ports: | 2 x RJ-45 |
| Isolation: | Isolated |
| Power input: | +10 ~ +30 VDC |
| Operating temperature: | -25 ~ +75 °C |
| Mounting: | DIN-rail |
| Housing: | Plastic |
Specifikationer
| EMS-beskyttelse | |
|---|---|
| EFT (IEC 61000-4-4) | Signal: ±1 kV Klasse A; Forsyning: ±1 kV Klasse A |
| ESD (IEC 61000-4-2) | ± 4 kV kontakt for hver kanal |
| Overspænding (IEC 61000-4-5) | ± 1 kV klasse A |
| Analogudgang | |
| Kanaler | 8 |
| Område | ±5 V, ±10 V, 0 ~ 5V, 0 ~ 10V, 0 ~ 10 mA, 0 ~ 20 mA |
| Opløsning | 12-bit |
| Nøjagtighed | ±0,1 % af FSR |
| Spændingsdrift | ±5 ppm/°C |
| EtherCAT | |
| Porte | 2 x RJ-45 |
| Afstand mellem stationer | 100 m maks. (100Base-TX) |
| Dataoverførselsmedium | Ethernet/EtherCAT-kabel (min. CAT5), skærmet |
| Cyklustid | 1 ms |
| Distribuerede ure | Ja |
| Strøm | |
| Indgangsområde | +10 VDC ~ +30 VDC |
| Forbrug | 4 W Max. |
| Mekanisk | |
| Kabinet | Plast |
| Mål (mm) | 33 x 127 x 108 (W x L x H) |
| Installation | DIN-skinne |
| Miljø | |
| Driftstemperatur | -25 ~ +75 °C |
| Opbevaringstemperatur | -30 ~ +80 °C |
| Fugtighed | 10 ~ 90% RH, ikke-kondenserende |
Specifikationer som oplyst af producenten. Ret til ændringer forbeholdes.
