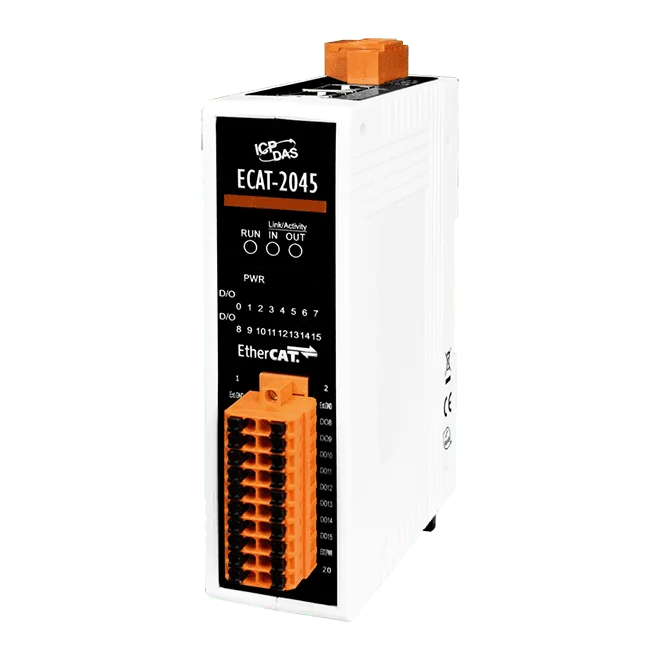

ECAT-2045 EtherCAT SubDevice I/O-modul, isoleret 16-kanals DO (Sink, NPN)
EtherCAT SubDevice-modul med 16 isolerede NPN sink digitale udgange, 700 mA pr. kanal, to RJ-45 bus-porte til daisy chain-forbindelse og DIN-skinnemontering.
- 16 isolerede digitale udgange, open collector sink (NPN), 700 mA pr. kanal
- Lastspænding +3,5 VDC til +50 VDC, isolation 3750 Vrms
- To RJ-45 EtherCAT-porte, der understøtter daisy chain-, stjerne-, linje- og ringtopologi
- Op til 100 m mellem stationer (100BASE-TX), 200 µs cyklustid, distribuerede ure
- ESD-beskyttelse på ±4 kV kontakt for hver kanal
- LED-indikatorer for udgangsstatus samt udgangsstatus i procesdataene
1.121,04 kr. pr. stk.
| 1-9 stk. | 1.121,04 kr. | |
|---|---|---|
| 10-30 stk. | 1.083,67 kr. | −3 % |
| 31+ stk. | 1.061,25 kr. | −5 % |
Produktinformation "ECAT-2045 EtherCAT SubDevice I/O-modul, isoleret 16-kanals DO (Sink, NPN)"
ECAT-2045 CR tilføjer 16 isolerede digitale udgange til et EtherCAT-netværk. Hver udgang er en open collector sink-udgang (NPN) med en nominel kapacitet på 700 mA pr. kanal og en lastspænding på +3,5 VDC til +50 VDC, så den direkte kan drive et bredt udvalg af DC-laster fra modulets udgange.
To RJ-45-porte gør det muligt at forbinde modulet i daisy chain, og det kan installeres i stjerne-, linje- eller ringtopologi. Stationerne kan være op til 100 m fra hinanden over 100BASE-TX, og modulet understøtter distribuerede ure med en cyklustid på 200 µs. Udgangsstatus er synlig både i procesdataene og på LED-indikatorer ved hver udgang.
Modulet er verificeret med EtherCAT-konformitetstestværktøjet, så det kan konfigureres af enhver EtherCAT Main Device eller konfigurator. ESD-beskyttelsen på ±4 kV kontakt pr. kanal og 3750 Vrms isolation gør det egnet til installationer med elektrisk støjfyldte omgivelser. Det monteres på DIN-skinne og fungerer ved -25 ~ +75 °C.
Anvendelser
- Halvlederudstyr
- Metalformning
- Emballage
- Sprøjtestøbning
- Samlesystemer
- Printmaskiner
- Robotteknik
| Product type: | Digital output module |
|---|---|
| Interface: | EtherCAT |
| Protocol: | EtherCAT |
| Digital outputs: | 16 |
| Ports: | 2 x RJ-45 |
| Isolation: | 3750 Vrms |
| Power input: | +10 VDC ~ +30 VDC |
| Operating temperature: | -25 ~ +75 °C |
| Mounting: | DIN-rail |
| Housing: | Plastic |
Specifikationer
| EMS-beskyttelse | |
|---|---|
| EFT (IEC 61000-4-4) | Signal: ±1 kV Klasse A; Forsyning: ±1 kV Klasse A |
| ESD (IEC 61000-4-2) | ± 4 kV kontakt for hver kanal |
| Overspænding (IEC 61000-4-5) | ± 1 kV klasse A |
| Digital udgang | |
| Kanaler | 16 |
| Type | Åben kollektor (sink, NPN) |
| Lastspænding | +3,5 VDC ~ +50 VDC |
| Laststrøm | 700 mA/kanal |
| Isolation | 3750 Vrms |
| EtherCAT | |
| Porte | 2 x RJ-45 |
| Afstand mellem stationer | 100 m maks. (100Base-TX) |
| Dataoverførselsmedium | Ethernet/EtherCAT-kabel (min. CAT5), skærmet |
| Cyklustid | 200 us |
| Distribuerede ure | Ja |
| Strøm | |
| Indgangsområde | +10 VDC ~ +30 VDC |
| Forbrug | 4 W Max. |
| Mekanisk | |
| Kabinet | Plast |
| Mål (mm) | 33 x 127 x 108 (W x L x H) |
| Installation | DIN-skinne |
| Miljø | |
| Driftstemperatur | -25 ~ +75 °C |
| Opbevaringstemperatur | -30 ~ +80 °C |
| Fugtighed | 10 ~ 90% RH, ikke-kondenserende |
Specifikationer som oplyst af producenten. Ret til ændringer forbeholdes.
