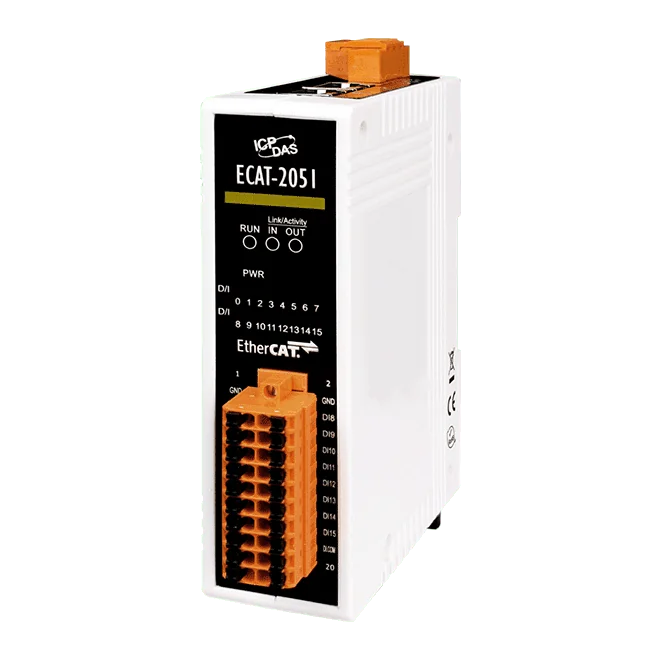

ECAT-2051 EtherCAT SubDevice I/O-modul, isoleret 16-kanals digital indgang
EtherCAT SubDevice-modul med 16 isolerede digitale indgange til tørre og våde kontakter, med daisy-chain-kabling og DIN-skinnemontering. Bestillingskode ECAT-2051 CR.
- 16 isolerede digitale indgange, der understøtter tørre og våde kontakter, sink eller source
- To RJ-45-porte til daisy-chain-forbindelse; stjerne-, linje- eller ringtopologier
- Op til 100 m mellem stationer over 100BASE-TX
- Distribuerede ure og 200 µs cykeltid
- Indgangsstatus vist i procesdata og via LED-indikatorer
- 3750 VDC indgangsisolation og 4 kV ESD-beskyttelse ved kontakt pr. kanal
1.121,12 kr. pr. stk.
| 1-9 stk. | 1.121,12 kr. | |
|---|---|---|
| 10-30 stk. | 1.083,74 kr. | −3 % |
| 31+ stk. | 1.061,32 kr. | −5 % |
Produktinformation "ECAT-2051 EtherCAT SubDevice I/O-modul, isoleret 16-kanals digital indgang"
ECAT-2051 CR er en EtherCAT SubDevice, der tilføjer 16 isolerede digitale indgange til et EtherCAT-netværk. Modulet accepterer både tørre og våde kontakter, og hver indgang kan arbejde i sink- eller source-tilslutning, så det passer til et bredt udvalg af feltsignaler i maskin- og automationsdesign.
To RJ-45-busporte gør det muligt at kæde modulerne i rækkefølge (daisy chain), hvilket reducerer kabling mellem stationerne. Stationerne kan være op til 100 m fra hinanden over 100BASE-TX, og modulet understøtter distribuerede ure med en cykeltid på 200 µs. Indgangsstatus er tilgængelig både i procesdataene og via LED-indikatorer ved hver kanal.
Modulet har en aftagelig klemrække, 3750 VDC indgangsisolation og ESD-beskyttelse på 4 kV kontakt pr. kanal. Det er verificeret med EtherCAT-konformitetstestværktøjet, så det kan konfigureres af enhver EtherCAT Main Device eller konfigurator uden særlig håndtering.
Anvendelser
- Halvlederudstyr
- Metalformning
- Emballage
- Sprøjtestøbning
- Monteringssystemer
- Printmaskiner
- Robotteknik
| Product type: | I/O module |
|---|---|
| Interface: | 2 x RJ-45 |
| Protocol: | EtherCAT |
| Digital inputs: | 16 |
| Ports: | 2 |
| Isolation: | 3750 VDC |
| Power input: | +10 ~ +30 VDC |
| Operating temperature: | -25 ~ +75 °C |
| Mounting: | DIN-rail |
| Housing: | Plastic |
Specifikationer
| EMS-beskyttelse | |
|---|---|
| EFT (IEC 61000-4-4) | Signal: ±1 kV Klasse A; Forsyning: ±1 kV Klasse A |
| ESD (IEC 61000-4-2) | ± 4 kV kontakt for hver kanal |
| Overspænding (IEC 61000-4-5) | ± 1 kV klasse A |
| Digital indgang | |
| Kanaler | 16 |
| Type | Tør+våd kontakt |
| Sink/Source (NPN/PNP) | Sink/Source |
| ON-spændingsniveau | Tør: Lukket til GND Våd: +10 V ~ +50 V |
| OFF-spændingsniveau | Tør: Åben Våd: +4 V maks. |
| Isolation | 3750 VDC |
| EtherCAT | |
| Porte | 2 x RJ-45 |
| Afstand mellem stationer | 100 m maks. (100Base-TX) |
| Dataoverførselsmedium | Ethernet/EtherCAT-kabel (min. CAT5), skærmet |
| Cyklustid | 200 us |
| Distribuerede ure | Ja |
| Strøm | |
| Indgangsområde | +10 VDC ~ +30 VDC |
| Forbrug | 4 W Max. |
| Mekanisk | |
| Kabinet | Plast |
| Mål (mm) | 33 x 127 x 108 (W x L x H) |
| Installation | DIN-skinne |
| Miljø | |
| Driftstemperatur | -25 ~ +75 °C |
| Opbevaringstemperatur | -30 ~ +80 °C |
| Fugtighed | 10 ~ 90% RH, ikke-kondenserende |
Specifikationer som oplyst af producenten. Ret til ændringer forbeholdes.
