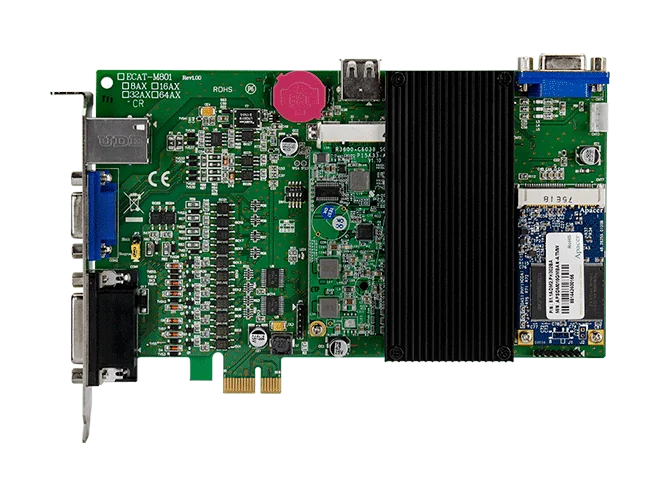

ECAT-M801-16AX/S PCI Express EtherCAT MainDevice, 16-akse Motion Control
16-akset PCI Express EtherCAT MainDevice-kort med 13 digitale indgange, 13 digitale udgange og 2 encoder-indgange til motion- og I/O-styring på en pc. Inkl. DN-26 og kabler.
- Op til 16-akset motion control med synkroniseret motion (E-GEAR, E-CAM), virtuelle akser og lineær multiakse-interpolation
- EtherCAT-cyklustid på op til 0,5 ms og understøttelse af op til 512 slaves
- 13 digitale indgange (sink/source, 19 V til 24 V ON-niveau) og 13 digitale udgange (open collector, 100 mA/kanal)
- 2 encoder-indgange (32-bit, kvadratur, CW/CCW og puls/retning) ved 1 MHz med 2-kanals compare-triggerudgang
- Anden CPU med EtherCAT-kommunikationsbevarelse
- Inkluderer kablerne DN-26, CA-1515M og CA-2615M
Denne vare prissættes pr. ordre. Send os det ønskede antal, så svarer vi med pris og leveringstid.
Bed om tilbud
Ikke længere tilgængelig
Produktinformation "ECAT-M801-16AX/S PCI Express EtherCAT MainDevice, 16-akse Motion Control"
Kortet ECAT-M801-16AX/S CR er et PCI Express EtherCAT MainDevice-kort til pc-baseret motion- og I/O-styring, der understøtter op til 16 akser og op til 512 EtherCAT-noder. Det indbyggede CPU håndterer multiakse-motionfunktionerne og I/O-funktionerne, hvilket reducerer belastningen på værts-pc'en.
Kortet leverer synkroniseret motion (E-GEAR og E-CAM), virtuelle akser og lineær multiakse-interpolation med en EtherCAT-cyklustid på op til 0,5 ms. Kortet har 13 digitale indgange, 13 digitale udgange og 2 encoder-grænseflader med compare-triggerudgange, så almindelige maskinsignaler og feedback kan tilsluttes direkte til kortet.
/S-varianten leveres med en DN-26, et CA-1515M og et CA-2615M, så den er klar til tilslutning ved levering. Dens anden CPU understøtter EtherCAT-kommunikationsbevarelse, som er beregnet til at holde EtherCAT-kommunikationen og procesopskrifterne kørende, hvis operativsystemet eller en applikation går ned.
Anvendelser
- Motion control
- I/O-styring
- Dataopsamlingssystem
| Product type: | Motion control board |
|---|---|
| Interface: | PCI Express x1 |
| Protocol: | EtherCAT |
| Digital inputs: | 13 |
| Digital outputs: | 13 |
| Ports: | 1 x RJ-45 |
| Isolation: | 3000 VDC |
| Operating temperature: | 0 ~ +60 °C |
Specifikationer
| Hardware | |
|---|---|
| Stik | RJ45 x1 DB-26 (hun) DB-15 (hun) |
| Encoder-indgang | |
| Antal akser | 2 |
| Type | Kvadrant, CW/CCW, Puls/retn. |
| Opløsning | 32-bit |
| Responshastighed | 1 MHz |
| Sammenligningstrigger-udgang | 2-ch |
| Digital indgang | |
| Kanaler | 13 |
| Type | Våd kontakt |
| Sink/Source (NPN/PNP) | Sink/Source |
| ON-spændingsniveau | +19 V ~ + 24 V |
| OFF-spændingsniveau | +11 V maks. |
| Isolation | 3000 VDC |
| Digital udgang | |
| Kanaler | 13 |
| Type | Åben kollektor |
| Sink/Source (NPN/PNP) | Sink |
| Lastspænding | +24 V |
| Laststrøm | 100 mA/ch |
| Isolation | 3000 Vrms |
| PC-bus | |
| Type | PCI Express x1 |
| EtherCAT | |
| Porte | 1 x RJ-45 |
| Antal akser | ECAT-M801-8AX maks. 8 ECAT-M801-16AX maks. 16 ECAT-M801-32AX maks. 32 ECAT-M801-8AX/S maks. 8 ECAT-M801-16AX/S maks. 16 ECAT-M801-32AX/S maks. 32 |
| Antal noder | Maks. 512 |
| Dataoverførselsmedium | Ethernetkabel (min. CAT 5e), skærmet |
| Mekanisk | |
| Mål (mm) | 135 x 192 x 21.5 (W x L x D) |
| Miljø | |
| Driftstemperatur | 0 ~ +60 °C |
| Opbevaringstemperatur | -20 ~ +70 °C |
| Fugtighed | 0 ~ 90 % RH, ikke-kondenserende |
Specifikationer som oplyst af producenten. Ret til ændringer forbeholdes.
