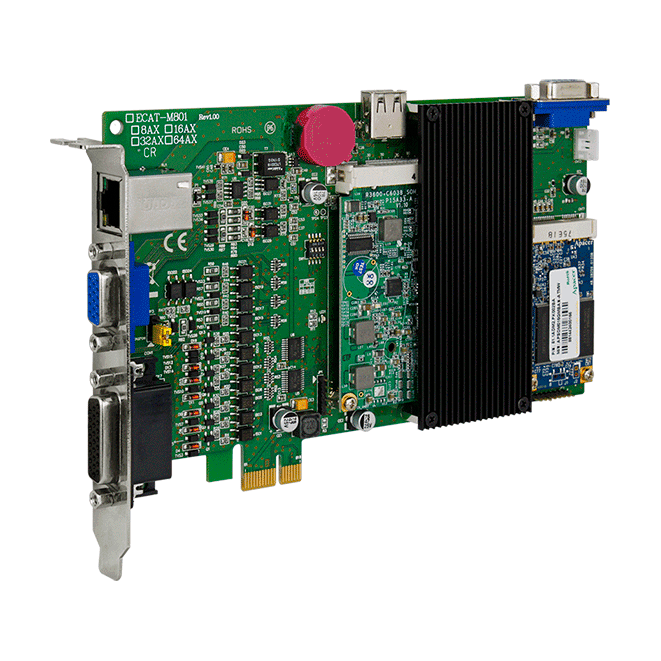

ECAT-M801-8AX PCI Express EtherCAT MainDevice-kort, 8-akset, 13-kanals DIO
PCI Express EtherCAT MainDevice-kort til op til 8-akset bevægelsesstyring med 13 digitale indgange, 13 digitale udgange og to encoder-interfaces. Leveres uden kabel og daughter board.
- Op til 8-akset bevægelsesstyring med EtherCAT-cyklustid op til 0,5 ms
- Synkroniseret bevægelse (E-GEAR, E-CAM), virtuelle akser og lineær interpolation over flere akser
- 13 DI og 13 DO på kortet til maskin-I/O
- To encoder-interfaces (Quadrature, CW/CCW, Pulse/Dir.), 32-bit, 1 MHz, med 2-kanals compare-triggerudgang
- Understøtter op til 512 EtherCAT-slaves via én RJ-45-port
- Anden CPU til EtherCAT-kommunikationsfastholdelse
Denne vare prissættes pr. ordre. Send os det ønskede antal, så svarer vi med pris og leveringstid.
Bed om tilbud
Ikke længere tilgængelig
Produktinformation "ECAT-M801-8AX PCI Express EtherCAT MainDevice-kort, 8-akset, 13-kanals DIO"
Den ECAT-M801-8AX CR er et PCI Express EtherCAT MainDevice-kort til pc-baseret bevægelses- og I/O-styring. Det indbyggede CPU håndterer flerakset bevægelse og I/O-funktioner, hvilket reducerer belastningen på værts-pc'en. Kortet understøtter op til 8 akser, op til 512 slaves og EtherCAT-cyklustider ned til 0,5 ms.
Bevægelsesfunktionerne omfatter synkroniseret bevægelse (E-GEAR og E-CAM), virtuelle akser og lineær interpolation over flere akser. På kortet findes 13 digitale indgange, 13 digitale udgange og to 32-bit encoder-interfaces med compare-triggerudgange. En anden CPU understøtter EtherCAT-kommunikationsfastholdelse, som ifølge kilden holder EtherCAT-kommunikation og procesopskrifter kørende, selv hvis operativsystemet eller et program går ned.
Denne bestillingskode leveres uden kabel og daughter board. /S-varianterne, f.eks. ECAT-M801-8AX/S CR, inkluderer en DN-26, en CA-1515M og en CA-2615M.
- Op til 8-akset bevægelsesstyring på et PCI Express x1-kort
- EtherCAT-cyklustid op til 0,5 ms og op til 512 slaves
- Synkroniseret bevægelse med E-GEAR, E-CAM, virtuelle akser og lineær interpolation
- 13 DI (sink/source) og 13 DO (open collector, sink)
- To 32-bit encoder-interfaces, op til 1 MHz, med compare-triggerudgang
- Anden CPU til EtherCAT-kommunikationsfastholdelse
Anvendelser
- Bevægelsesstyring
- I/O-styring
- Dataopsamlingssystem
| Product type: | EtherCAT MainDevice board |
|---|---|
| Interface: | PCI Express x1 |
| Protocol: | EtherCAT |
| Digital inputs: | 13 |
| Digital outputs: | 13 |
| Ports: | 1 x RJ-45 |
| Isolation: | 3000 VDC (DI), 3000 Vrms (DO) |
| Operating temperature: | 0 ~ +60 °C |
Specifikationer
| Hardware | |
|---|---|
| Stik | RJ45 x1 DB-26 (hun) DB-15 (hun) |
| Encoder-indgang | |
| Antal akser | 2 |
| Type | Kvadrant, CW/CCW, Puls/retn. |
| Opløsning | 32-bit |
| Responshastighed | 1 MHz |
| Sammenligningstrigger-udgang | 2-ch |
| Digital indgang | |
| Kanaler | 13 |
| Type | Våd kontakt |
| Sink/Source (NPN/PNP) | Sink/Source |
| ON-spændingsniveau | +19 V ~ + 24 V |
| OFF-spændingsniveau | +11 V maks. |
| Isolation | 3000 VDC |
| Digital udgang | |
| Kanaler | 13 |
| Type | Åben kollektor |
| Sink/Source (NPN/PNP) | Sink |
| Lastspænding | +24 V |
| Laststrøm | 100 mA/ch |
| Isolation | 3000 Vrms |
| PC-bus | |
| Type | PCI Express x1 |
| EtherCAT | |
| Porte | 1 x RJ-45 |
| Antal akser | ECAT-M801-8AX maks. 8 ECAT-M801-16AX maks. 16 ECAT-M801-32AX maks. 32 ECAT-M801-8AX/S maks. 8 ECAT-M801-16AX/S maks. 16 ECAT-M801-32AX/S maks. 32 |
| Antal noder | Maks. 512 |
| Dataoverførselsmedium | Ethernetkabel (min. CAT 5e), skærmet |
| Mekanisk | |
| Mål (mm) | 135 x 192 x 21.5 (W x L x D) |
| Miljø | |
| Driftstemperatur | 0 ~ +60 °C |
| Opbevaringstemperatur | -20 ~ +70 °C |
| Fugtighed | 0 ~ 90 % RH, ikke-kondenserende |
Specifikationer som oplyst af producenten. Ret til ændringer forbeholdes.
