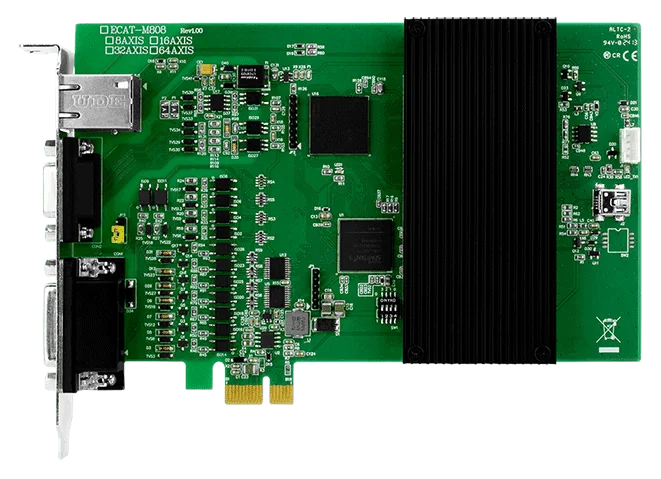

ECAT-M808-16AX PCI Express EtherCAT MainDevice-kort, 16-akse motion
PCI Express EtherCAT MainDevice-kort til 16-akse motion- og I/O-styring med 13 digitale indgange, 13 digitale udgange og 2 encoder-indgange. Leveres uden kabel og daughter board.
- Op til 16-akse motionstyring med synkroniseret motion (E-GEAR, E-CAM), virtuelle akser og multi-akse lineær interpolation
- EtherCAT-cyklustid ned til 0,5 ms
- Understøtter op til 512 slaves over én RJ-45 EtherCAT-port
- Ombord 13 DI og 13 DO, med open collector-udgange på 100 mA pr. kanal
- 2 encoder-grænseflader (Quadrant, CW/CCW, Pulse/Dir.) med 32-bit opløsning, 1 MHz responshastighed og 2-kanals compare-triggerudgang
- Anden CPU med EtherCAT-kommunikationsfastholdelsesteknologi
Denne vare prissættes pr. ordre. Send os det ønskede antal, så svarer vi med pris og leveringstid.
Bed om tilbud
Ikke længere tilgængelig
Produktinformation "ECAT-M808-16AX PCI Express EtherCAT MainDevice-kort, 16-akse motion"
ECAT-M808-16AX CR er et PCI Express EtherCAT MainDevice-kort til PC-baseret motion- og I/O-styring. Det håndterer op til 16 akser og op til 512 EtherCAT-slaves med synkroniserede motionfunktioner såsom E-GEAR og E-CAM, og det har sin egen CPU, der aflaster EtherCAT- og motionarbejdet fra værts-pc'en.
På kortet findes 13 digitale indgange, 13 digitale udgange og 2 encoder-grænseflader med compare-triggerudgange, så det kan kombinere aksestyring med lokal I/O i én PCIe-slot. En anden CPU med EtherCAT-kommunikationsfastholdelsesteknologi er designet til at bevare EtherCAT-kommunikationen og procesopskrifterne, hvis operativsystemet eller applikationen går ned.
Denne bestillingskode leveres uden kabel og daughter board. Vælg -16AX CR-varianten, når du har brug for en 16-akset MainDevice og selv vil skaffe kabling og daughter board, eller vælg /S-versionen, hvis du ønsker DN-26- og CA-kablerne medleveret.
Anvendelser
- Motionstyring
- I/O-styring
- Dataopsamlingssystem
| Product type: | EtherCAT MainDevice board |
|---|---|
| Interface: | PCI Express x1 |
| Protocol: | EtherCAT |
| Digital inputs: | 13 |
| Digital outputs: | 13 |
| Ports: | 1 x RJ-45 |
| Operating temperature: | 0 ~ +60 °C |
Specifikationer
| Hardware | |
|---|---|
| Stik | RJ45 x1 DB-26 (hun) DB-15 (hun) |
| Encoder-indgang | |
| Antal akser | 2 |
| Type | Kvadrant, CW/CCW, Puls/retn. |
| Opløsning | 32-bit |
| Responshastighed | 1 MHz |
| Sammenligningstrigger-udgang | 2-ch |
| Digital indgang | |
| Kanaler | 13 |
| Type | Våd kontakt |
| Sink/Source (NPN/PNP) | Sink/Source |
| ON-spændingsniveau | +19 V ~ + 24 V |
| OFF-spændingsniveau | +11 V maks. |
| Isolation | 3000 VDC |
| Digital udgang | |
| Kanaler | 13 |
| Type | Åben kollektor |
| Sink/Source (NPN/PNP) | Sink |
| Lastspænding | +24 V |
| Laststrøm | 100 mA/ch |
| Isolation | 3000 Vrms |
| PC-bus | |
| Type | PCI Express x1 |
| EtherCAT | |
| Porte | 1 x RJ-45 |
| Antal akser | ECAT-M808-8AX maks. 8 ECAT-M808-16AX maks. 16 ECAT-M808-32AX maks. 32 ECAT-M808-64AX maks. 64 ECAT-M808-8AX/S maks. 8 ECAT-M808-16AX/S maks. 16 ECAT-M808-32AX/S maks. 32 ECAT-M808-64AX/S maks. 64 |
| Antal noder | Maks. 512 |
| Dataoverførselsmedium | Ethernetkabel (min. CAT 5e), skærmet |
| Mekanisk | |
| Mål (mm) | 135 x 192 x 21.5 (W x L x D) |
| Miljø | |
| Driftstemperatur | 0 ~ +60 °C |
| Opbevaringstemperatur | -20 ~ +70 °C |
| Fugtighed | 0 ~ 90 % RH, ikke-kondenserende |
Specifikationer som oplyst af producenten. Ret til ændringer forbeholdes.
