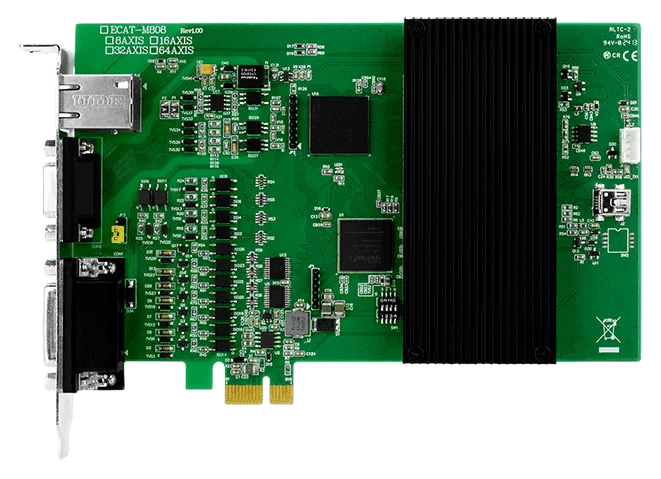

ECAT-M808-64AX/S PCI Express EtherCAT MainDevice-kort, 64-akse bevægelse
PCI Express EtherCAT MainDevice-kort til bevægelses- og I/O-styring med op til 64 akser, med 13 DI, 13 DO og 2 encoder-grænseflader. Leveres med et DN-26 og et CA-2615M.
- Bevægelsesstyring op til 64 akser med op til 512 EtherCAT-slaves
- EtherCAT-cyklustid ned til 0,5 ms
- Synkroniseret bevægelse (E-GEAR, E-CAM), virtuelle akser og lineær interpolation for flere akser
- 13 digitale indgange og 13 digitale udgange på kortet
- 2 encoder-grænseflader (Quadrant, CW/CCW, Pulse/Dir.) med 32-bit opløsning og 2-kanals compare-trigger-udgang
- Anden CPU med EtherCAT-kommunikationsfastholdelse
Denne vare prissættes pr. ordre. Send os det ønskede antal, så svarer vi med pris og leveringstid.
Bed om tilbud
Ikke længere tilgængelig
Produktinformation "ECAT-M808-64AX/S PCI Express EtherCAT MainDevice-kort, 64-akse bevægelse"
ECAT-M808-64AX/S CR er et PCI Express EtherCAT MainDevice-kort til PC-baseret bevægelses- og I/O-styring. Det styrer op til 64 akser og op til 512 slaves, med en EtherCAT-cyklustid ned til 0,5 ms. Det indbyggede CPU håndterer bevægelses- og I/O-funktionerne, hvilket reducerer belastningen på værts-pc'en.
Bevægelsesfunktionerne omfatter synkroniseret bevægelse (E-GEAR og E-CAM), virtuelle akser og lineær interpolation for flere akser. Kortet har desuden 13 digitale indgange, 13 digitale udgange og 2 encoder-grænseflader med compare-trigger-udgange, så encoder-feedback og diskrete I/O kan håndteres på samme kort.
En anden CPU understøtter EtherCAT-kommunikationsfastholdelse, der holder EtherCAT-kommunikation og procesopskriften kørende, hvis operativsystemet eller et program går ned. Denne bestillingskode inkluderer et DN-26 og et CA-2615M, og kortet leveres med CE-, UKCA-, RoHS- og WEEE-certificering.
Anvendelser
- Bevægelsesstyring
- I/O-styring
- Dataopsamlingssystem
| Product type: | EtherCAT MainDevice board |
|---|---|
| Interface: | PCI Express x1 |
| Protocol: | EtherCAT |
| Digital inputs: | 13 |
| Digital outputs: | 13 |
| Ports: | 1 x RJ-45 |
| Isolation: | 3000 VDC / 3000 Vrms |
| Operating temperature: | 0 ~ +60 °C |
Specifikationer
| Hardware | |
|---|---|
| Stik | RJ45 x1 DB-26 (hun) DB-15 (hun) |
| Encoder-indgang | |
| Antal akser | 2 |
| Type | Kvadrant, CW/CCW, Puls/retn. |
| Opløsning | 32-bit |
| Responshastighed | 1 MHz |
| Sammenligningstrigger-udgang | 2-ch |
| Digital indgang | |
| Kanaler | 13 |
| Type | Våd kontakt |
| Sink/Source (NPN/PNP) | Sink/Source |
| ON-spændingsniveau | +19 V ~ + 24 V |
| OFF-spændingsniveau | +11 V maks. |
| Isolation | 3000 VDC |
| Digital udgang | |
| Kanaler | 13 |
| Type | Åben kollektor |
| Sink/Source (NPN/PNP) | Sink |
| Lastspænding | +24 V |
| Laststrøm | 100 mA/ch |
| Isolation | 3000 Vrms |
| PC-bus | |
| Type | PCI Express x1 |
| EtherCAT | |
| Porte | 1 x RJ-45 |
| Antal akser | ECAT-M808-8AX maks. 8 ECAT-M808-16AX maks. 16 ECAT-M808-32AX maks. 32 ECAT-M808-64AX maks. 64 ECAT-M808-8AX/S maks. 8 ECAT-M808-16AX/S maks. 16 ECAT-M808-32AX/S maks. 32 ECAT-M808-64AX/S maks. 64 |
| Antal noder | Maks. 512 |
| Dataoverførselsmedium | Ethernetkabel (min. CAT 5e), skærmet |
| Mekanisk | |
| Mål (mm) | 135 x 192 x 21.5 (W x L x D) |
| Miljø | |
| Driftstemperatur | 0 ~ +60 °C |
| Opbevaringstemperatur | -20 ~ +70 °C |
| Fugtighed | 0 ~ 90 % RH, ikke-kondenserende |
Specifikationer som oplyst af producenten. Ret til ændringer forbeholdes.
