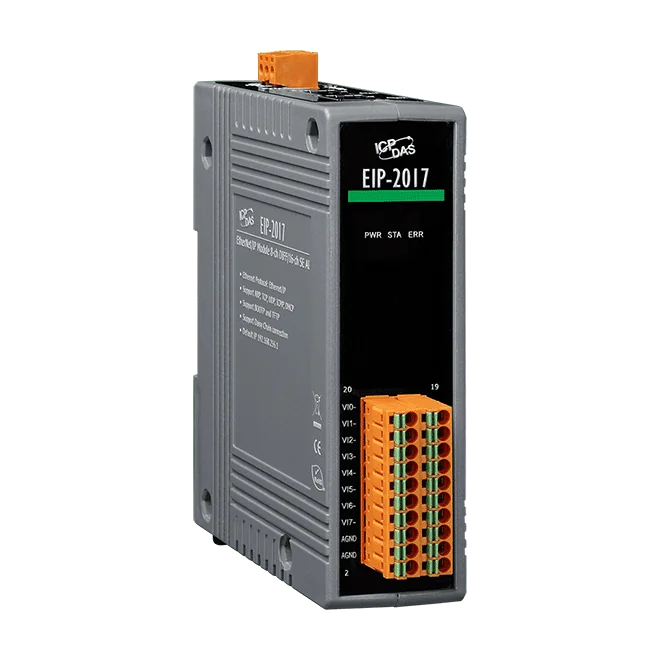

EIP-2017 EtherNet/IP Remote I/O-modul, 8-kanals differentiel / 16-kanals SE analogindgang
Isoleret EtherNet/IP remote analogindgangsmodul med 8 differentielle eller 16 single-ended kanaler, 16-bit opløsning og valgbare spændings- eller strømindgange.
- EtherNet/IP-adapter med 32-bit MCU for effektiv netværkstrafik
- 8 differentielle eller 16 single-ended analogindgange, valgt med jumper
- 16-bit opløsning, 10 samples/sekund samplingshastighed, specificeret nøjagtighed +/-0,1 %
- Spændings- og strømindgangstyper, herunder ±150 mV til ±10 V samt 0 ~ +20 mA, +4 ~ +20 mA, ±20 mA
- To 10/100 Base-TX RJ-45-porte med understøttelse af daisy chain
- 3000 VDC isolation internt i modulet og 240 Vrms overspændingsbeskyttelse
1.823,68 kr. pr. stk.
| 1-9 stk. | 1.823,68 kr. | |
|---|---|---|
| 10-30 stk. | 1.763,89 kr. | −3 % |
| 31+ stk. | 1.726,52 kr. | −5 % |
Produktinformation "EIP-2017 EtherNet/IP Remote I/O-modul, 8-kanals differentiel / 16-kanals SE analogindgang"
EIP-2017 er et EtherNet/IP-adaptermodul til distribueret analog måling. Det bringer 8 differentielle eller 16 single-ended analogindgangskanaler ud på et Ethernet-netværk, hvilket passer til ingeniører, der skal indsamle processignaler fra produktionsgulvet ind i et EtherNet/IP-system uden en separat fieldbus-gateway.
Fleksibel indgangskonfiguration: En jumper vælger mellem differentiel og single-ended drift. Spændingsområder fra ±150 mV til ±10 V og strømområder 0 ~ +20 mA, +4 ~ +20 mA og ±20 mA understøttes. Interne 125 Ω modstande kan vælges i differentiel tilstand, mens single-ended strømindgange kræver en ekstern modstand. Den specificerede nøjagtighed er +/-0,1 %, med 3000 VDC isolation internt i modulet.
Netværk og diagnostik: To 10/100 Base-TX RJ-45-porte gør det muligt at lave daisy chain, og modulet kan installeres i stjerne-, linje- eller ringtopologier. LED'er viser både indgangsstatus og forbindelsesstatus, og producentens softwareværktøj kan bruges til konfiguration og test over Ethernet.
Anvendelser
- Bygningsautomation
- Fabriksautomation
- Maskinautomation
- Fjernvedligeholdelse
- Fjerndiagnose
- Testudstyr
| Product type: | Remote I/O module |
|---|---|
| Interface: | Ethernet |
| Protocol: | EtherNet/IP |
| Analog inputs: | 8 DIFF / 16 SE |
| Ports: | 2 |
| Isolation: | 3000 VDC |
| Operating temperature: | -25 ~ +75 °C |
| Mounting: | DIN-rail |
Specifikationer
| Analogindgang | |
|---|---|
| Kanaler | 8-kanals differentiel eller 16-kanals enkeltendet (jumper-valgbar) |
| Type | Spænding: ±150 mV, ±500 mV, ±1 V, ±5 V, ±10 V Strøm: 0 ~ +20 mA, +4 ~ +20 mA, ±20 mA (jumper-valgbar i DIFF-tilstand. En ekstern modstand kræves i SE-tilstand) |
| Opløsning | 16 bits |
| Nøjagtighed | +/-0.1% |
| Samplingshastighed | 10 samples/sekund |
| Indgangsimpedans | Spændingsindgang: >400 kΩ, strømindgang: 125 Ω |
| Overspændingsbeskyttelse | 240 Vrms |
| Individuel kanalkonfiguration | Ja |
| Nuldrift | +/-20uV/°C |
| Spændingsdrift | +/-25 ppm/°C |
| Intra-modul isolation | 3000 VDC |
| Ethernet | |
| Porte | 10/100 Base-TX, 8-polet RJ-45 x 2 Understøtter daisy chain-forbindelse. |
| Protokol | Ethernet/IP (adapter) |
| Strøm | |
| Forbrug | 3.8W |
| Mekanisk | |
| Mål (mm) | 110 x 90 x 33 (H x W x D) |
| Installation | DIN-skinne |
| Miljø | |
| Driftstemperatur | -25 ~ +75 ℃ |
| Opbevaringstemperatur | -30 ~ +80 ℃ |
Specifikationer som oplyst af producenten. Ret til ændringer forbeholdes.
