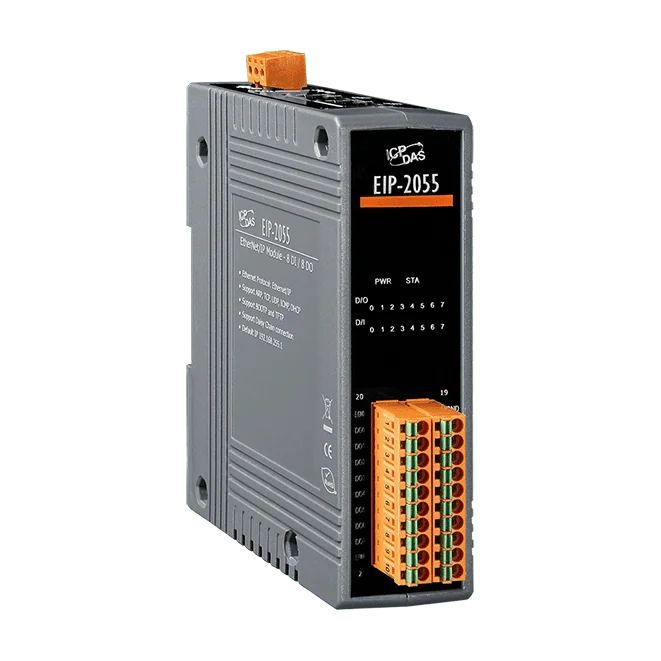

EIP-2055 EtherNet/IP-modul, 8-kanals isoleret DI og 8-kanals DO
EIP-2055 CR er en EtherNet/IP fjernstyret I/O-adapter med 8 isolerede digitale indgange (med tællerfunktion) og 8 open-collector digitale udgange, monteret på DIN-skinne.
- EtherNet/IP-adapter med 8 digitale indgange (tællerkapable) og 8 open-collector digitale udgange
- To 10/100 Base-TX RJ-45-porte med auto-negotiation, auto MDI/MDIX og daisy chain-understøttelse
- 8 indgange med tæller op til 3 kHz og 32-bit tællinger; 3000 VDC isolation på udgangene
- Indstilling af tændværdi og sikker værdi for udgangene
- Kraftig 32-bit MCU til effektiv håndtering af netværkstrafik
- LED'er for I/O-status og forbindelsesstatus
1.360,20 kr. pr. stk.
| 1-9 stk. | 1.360,20 kr. | |
|---|---|---|
| 10-30 stk. | 1.322,83 kr. | −3 % |
| 31+ stk. | 1.292,93 kr. | −5 % |
Produktinformation "EIP-2055 EtherNet/IP-modul, 8-kanals isoleret DI og 8-kanals DO"
EIP-2055 CR er et fjernstyret digitalt I/O-modul, der giver 8 isolerede indgange og 8 open-collector-udgange adgang på et EtherNet/IP-netværk. Modulet er designet som en EtherNet/IP-adapter, så det kan tilføjes til en eksisterende Ethernet/IP-styringsarkitektur, hvor I/O-punkterne kan nås over netværket.
De to 10/100 Base-TX RJ-45-porte understøtter daisy chain-forbindelse, hvilket reducerer kabelføring og forenkler placeringen af enhederne. Modulet kan også udrulles i stjerne-, linje- eller ringtopologier. De digitale indgange understøtter både kontakter med og uden potentiale, med en tællerfunktion op til 32-bit (4294967295) tællinger ved 3 kHz, og udgangene er dimensioneret til laster fra +3,5 V til +50 V. Tændværdi og sikre værdier kan indstilles for udgangene.
LED'er viser både I/O-status og forbindelsesstatus, hvilket letter idriftsættelse og fejlfinding. Firmware kan opdateres via Ethernet, og der leveres et softwareværktøj til konfiguration og test af modulet. Bemærk, at udgangsstrøm og strømforbrug adskiller sig mellem Non-RevB- og RevB-hardwaren, så kontrollér revisionen ved dimensionering af udgangsstrømmen.
Anvendelser
- Bygningsautomation
- Fabriksautomation
- Maskinautomation
- Fjernvedligeholdelse
- Fjerndiagnose
- Testudstyr
| Product type: | Remote I/O module |
|---|---|
| Interface: | 10/100 Base-TX |
| Protocol: | EtherNet/IP |
| Digital inputs: | 8 |
| Digital outputs: | 8 |
| Ports: | 2 |
| Isolation: | 3000 VDC |
| Operating temperature: | -25 ~ +75 °C |
| Mounting: | DIN-rail |
Specifikationer
| Digital indgang/tæller | |
|---|---|
| Kanaler | 8 |
| Type | Våd/tør kontakt |
| Sink/Source (NPN/PNP) | Sink/Source |
| ON-spændingsniveau | +5 VDC ~ +50 VDC |
| OFF-spændingsniveau | +1 VDC maks. |
| Maks. antal tællinger | 32-bit (4294967295) |
| Frekvens | 3 kHz |
| Indgangsimpedans | 7.5 kΩ |
| Overspændingsbeskyttelse | +70 VDC |
| Digital udgang | |
| Kanaler | 8 |
| Type | Åben kollektor |
| Sink/Source (NPN/PNP) | Sink |
| Lastspænding | +3.5 V ~ +50 V |
| Laststrøm | Non-RevB: 700 mA pr. kanal ; RevB: 650 mA pr. kanal |
| Isolation | 3000 VDC |
| Ethernet | |
| Porte | 10/100 Base-TX, 8-polet RJ-45 x 2 Understøtter daisy chain-forbindelse |
| Protokol | Ethernet/IP (adapter) |
| Strøm | |
| Forbrug | Non-RevB: 1,6 W ; RevB: 2,9 W maks. |
| Mekanisk | |
| Mål (mm) | 110 x 90 x 33 (H x W x D) |
| Installation | DIN-skinne |
| Miljø | |
| Driftstemperatur | -25℃ ~ +75℃ |
| Opbevaringstemperatur | -30℃ ~ +80℃ |
| Fugtighed | 10% ~ 90% |
Specifikationer som oplyst af producenten. Ret til ændringer forbeholdes.
