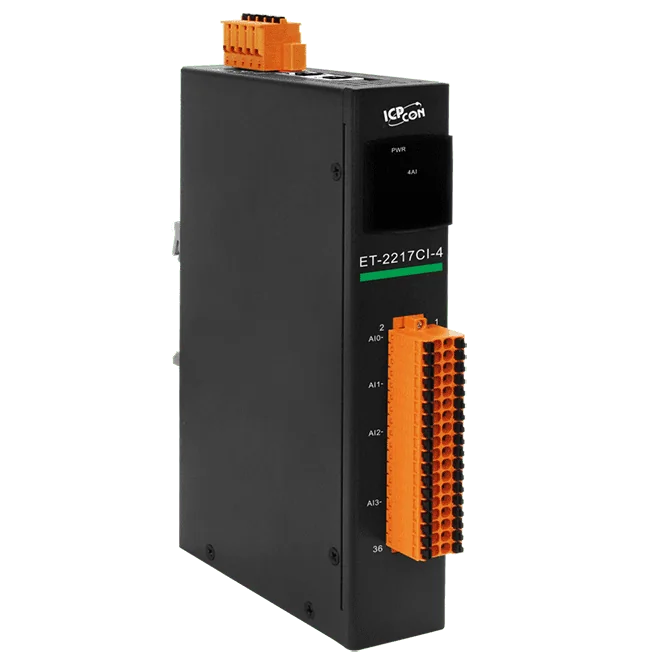

ET-2217CI-4 Ethernet I/O-modul, 4-kanals AI med kanalisolering
Firekanals differentielt analogt indgangs-Ethernet I/O-modul med 2-port switch, understøttelse af Modbus TCP/UDP og MQTT samt 3000 VDC kanal-til-kanal-isolation.
- Fire differentielle analoge indgange, individuelt konfigurerbare som spænding eller strøm
- Indgangsområder fra ±1 V til ±10 V og 0 ~ 20 mA / 4 ~ 20 mA, 16-bit opløsning
- Valgbar samplingrate på 10 Hz eller 200 Hz pr. kanal
- Tidsstemplede poster med en datalogger på op til 480.000 poster pr. kanal
- Understøttelse af Modbus TCP, Modbus UDP og MQTT med indbygget webserver
- 2-port Ethernet-switch med LAN-bypass til daisy-chain-forbindelse
3.131,65 kr. pr. stk.
| 1-9 stk. | 3.131,65 kr. | |
|---|---|---|
| 10-30 stk. | 3.041,96 kr. | −3 % |
| 31+ stk. | 2.974,69 kr. | −5 % |
Produktinformation "ET-2217CI-4 Ethernet I/O-modul, 4-kanals AI med kanalisolering"
Den ET-2217CI-4 er et firekanals analogt indgangsmodul til dataopsamling over Ethernet. Hver kanal kan konfigureres individuelt i software som spændings- eller strømindgang, hvilket gør modulet egnet til blandede sensorsignaler i én enhed. Indgangsområderne dækker ±1 V, ±2,5 V, ±5 V, ±10 V, 0 ~ 20 mA og 4 ~ 20 mA med 16-bit opløsning.
Målinger tidsstemples og kan registreres lokalt. Samplingen kører med 10 Hz pr. kanal i normal tilstand eller 200 Hz pr. kanal i hurtig tilstand, og dataloggeren kan gemme op til 480.000 poster pr. kanal. Data kan udlæses og eksporteres til CSV med værktøjet LogReader. Kommunikationen sker via Modbus TCP, Modbus UDP eller MQTT, og den indbyggede webserver håndterer konfigurationen.
Den indbyggede 2-port switch med LAN-bypass understøtter daisy-chain-forbindelse. Kanal-til-kanal-isolation på 3000 VDC sammen med EFT-, ESD- og overspændingsbeskyttelse egner modulet til elektrisk støjfyldte industrielle miljøer. Modulet monteres på DIN-skinne eller væg, med et valgfrit vægmonteringssæt (ASO-0015).
Anvendelser
- Fabriksautomation
- Maskinautomation
- Bygningsautomation
- Fjerndiagnose og vedligeholdelse
- Testudstyr
| Product type: | Ethernet I/O Module |
|---|---|
| Interface: | Ethernet |
| Protocol: | Modbus TCP, Modbus UDP, MQTT |
| Analog inputs: | 4 |
| Ports: | 2 |
| Isolation: | 3000 VDC |
| Power input: | +10 ~ +48 VDC |
| Operating temperature: | -25 ~ +75 °C |
| Mounting: | DIN-rail |
| Housing: | Metal |
Specifikationer
| Software | |
|---|---|
| Indbygget webserver | Ja |
| CPU-modul | |
| CPU | 32-bit ARM |
| Watchdog-timer | Modul, kommunikation (programmerbar) |
| Isolation | |
| 2-vejs isolation | Ethernet: 1500 VDC I/O: 3000 VDC |
| EMS-beskyttelse | |
| EFT (IEC 61000-4-4) | ±4 kV til strømforsyningsledning |
| ESD (IEC 61000-4-2) | ±4 kV kontakt for hver terminal ±8 kV luft for tilfældigt punkt |
| Overspænding (IEC 61000-4-5) | ±2 kV til strømforsyningsledning |
| LED-indikatorer | |
| Status | Drift, Ethernet |
| System | |
| Realtidsur | Ja |
| Datalogger | Op til 480.000 poster |
| Analogindgang | |
| Kanaler | 4 Differential |
| Type | Spænding, strøm (softwarekonfigurerbar) |
| Område | Spænding: ±1 V, ±2,5 V, ±5 V, ±10 V Strøm: 0 ~ 20 mA, 4 ~ 20 mA |
| Opløsning | 16-bit |
| Nøjagtighed | ±0,1 % af FSR |
| Samplingshastighed | Normal tilstand: 10 Hz (pr. kanal) Hurtig tilstand: 200 Hz (pr. kanal) |
| Indgangsimpedans | Spænding: 20 MΩ Strøm: 135 Ω |
| Overspændingsbeskyttelse | +120 VDC |
| Overstrømsbeskyttelse | 50 mA ved 110 VDC (maks.) |
| Individuel kanalkonfiguration | Ja |
| Kanal-til-kanal-isolation | 3000 VDC |
| Detektion af åben ledning | Kun til 4 ~ 20 mA |
| Ethernet | |
| Porte | 2 x RJ-45, 10/100 Base-TX, switchporte |
| LAN-bypass | Ja |
| Adgangskontrol | Adgangskode og IP-filter |
| Protokol | Modbus TCP, Modbus UDP, MQTT |
| Strøm | |
| Beskyttelse mod omvendt polaritet | Ja |
| Forbrug | 3,6 W (maks.) |
| Forsynet fra klemrække | +10 ~ +48 VDC |
| Mekanisk | |
| Kabinet | Metal |
| Mål (mm) | 33 x 184 x 129 (W x L x H) |
| Installation | DIN-skinnemontering / vægmontering (valgfri ASO-0015) |
| Kapslingsklasse | IP30 |
| Miljø | |
| Driftstemperatur | -25 ~ +75 °C |
| Opbevaringstemperatur | -40 ~ +80 °C |
| Fugtighed | 10 ~ 90% RH, ikke-kondenserende |
Specifikationer som oplyst af producenten. Ret til ændringer forbeholdes.
