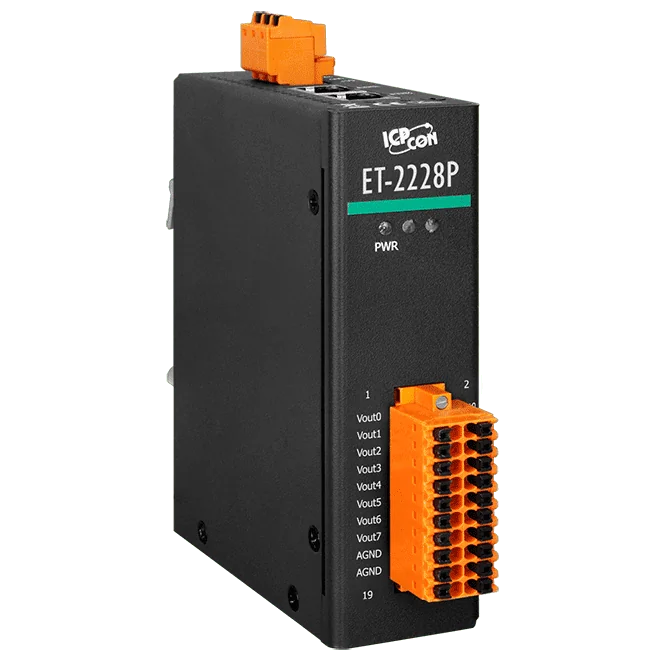

ET-2228P Ethernet I/O-modul, 8-kan. 16-bit analog output med 2-port switch
16-bit analogt udgangsmodul med 8 kanaler, understøttelse af Modbus TCP/UDP, MQTT og SNMP V2c samt en indbygget 2-port Ethernet-switch til daisy-chain-forbindelse.
- Otte 16-bit analoge udgangskanaler med spændings- og strømområder
- Programmerbare værdier ved tænding og sikre værdier, med individuel kanalkonfiguration
- Åben ledningsdetektion for hver 4 ~ 20 mA-udgang
- Indbygget 2-port Ethernet-switch med LAN bypass til daisy-chain-topologi
- Understøttelse af Modbus TCP/UDP, MQTT og SNMP V2c
- Dual-watchdog, konfiguration via webserver samt adgangskontrol med password og IP-filter
3.766,95 kr. pr. stk.
| 1-9 stk. | 3.766,95 kr. | |
|---|---|---|
| 10-30 stk. | 3.654,83 kr. | −3 % |
| 31+ stk. | 3.580,09 kr. | −5 % |
Produktinformation "ET-2228P Ethernet I/O-modul, 8-kan. 16-bit analog output med 2-port switch"
ET-2228P CR leverer otte analoge udgangskanaler med 16-bit opløsning. Spændingsudgange dækker 0 ~ +5 VDC, ±5 VDC, 0 ~ +10 VDC og ±10 VDC, mens strømudgange dækker 0 ~ 20 mA og 4 ~ 20 mA. Hver kanal konfigureres individuelt, og både startværdi ved tænding og sikker udgangsværdi kan programmeres. Åben ledningsdetektion er tilgængelig på 4 ~ 20 mA-kanalerne.
En indbygget 2-port 10/100 Base-Tx switch med LAN bypass understøtter daisy-chain-forbindelse, hvilket forenkler installationen og kan reducere infrastrukturomkostningerne. Modulet tilbyder dual-watchdog-understøttelse, webbaseret konfiguration samt adgangskontrol med password og IP-filter. EMS-beskyttelse (EFT, ESD og overspænding) og 3000 VDC I/O-isolation leveres til elektrisk støjfyldte industrimiljøer.
Kommunikationsmuligheder omfatter Modbus TCP/UDP, MQTT og SNMP V2c. Som MQTT-publisher og -subscriber kan modulet publicere I/O-status som topics til en broker og reagere på abonnerede beskeder, med automatisk genforbindelse og et Keep-Alive-interval. Under SNMP V2c rapporterer modulet modul- og I/O-information til netværksadministrationssoftware, og dets Trap-funktion kan underrette administratorer om I/O-ændringer eller genstarter.
Anvendelser
- Fabriksautomation
- Maskinautomation
- Bygningsautomation
- Fjerndiagnose og vedligeholdelse
- Testudstyr
| Product type: | Ethernet I/O Module |
|---|---|
| Interface: | Ethernet |
| Protocol: | Modbus TCP, Modbus UDP, MQTT, SNMP v2c |
| Analog outputs: | 8 |
| Ports: | 2 |
| Isolation: | 3000 VDC I/O |
| Power input: | +10 ~ +48 VDC |
| Operating temperature: | -25 ~ +75 °C |
| Mounting: | DIN-rail, Wall |
| Housing: | Metal |
Specifikationer
| Software | |
|---|---|
| Indbygget webserver | Ja |
| CPU-modul | |
| CPU | 32-bit ARM |
| Watchdog-timer | Modul, kommunikation (programmerbar) |
| Isolation | |
| 2-vejs isolation | Ethernet: 1500 VDC I/O: 3000 VDC |
| EMS-beskyttelse | |
| EFT (IEC 61000-4-4) | ±4 kV til strømforsyningsledning |
| ESD (IEC 61000-4-2) | ±4 kV kontakt for hver terminal ±8 kV luft for tilfældigt punkt |
| Overspænding (IEC 61000-4-5) | ±2 kV til strømforsyningsledning |
| LED-indikatorer | |
| Status | Drift, Ethernet |
| Analogudgang | |
| Kanaler | 8 |
| Type | Spænding, strøm |
| Område | Spænding: 0 ~ +5 VDC, ±5 VDC, 0 ~ +10 VDC, ±10 VDC Strøm: 0 ~ 20 mA, 4 ~ 20 mA |
| Opløsning | 16-bit |
| Nøjagtighed | ±0,1 % af FSR |
| Kortslutningsbeskyttelse | Ja |
| DA-udgangens svartid | 1 ms pr. kanal |
| Programmerbar udgangshældning | Spænding: 0,0625 ~ 512 V/sekund Strøm: 0,125 ~ 1024 mA/sekund |
| Detektion af åben ledning | Kun til 4 ~ 20 mA |
| Spændingsudgangskapacitet | 10 V @ 10 mA |
| Strømbelastningsmodstand | 500 Ω |
| Individuel kanalkonfiguration | Ja |
| Værdi ved tænding | Programmerbar |
| Sikker værdi | Programmerbar |
| Ethernet | |
| Porte | 2 x RJ-45, 10/100 Base-TX, switchporte |
| LAN-bypass | Ja |
| Adgangskontrol | Adgangskode og IP-filter |
| Protokol | Modbus TCP, Modbus UDP, MQTT, SNMP V2c |
| Strøm | |
| Beskyttelse mod omvendt polaritet | Ja |
| Forbrug | 6,2 W (maks.) |
| Forsynet fra klemrække | +10 ~ +48 VDC |
| Mekanisk | |
| Kabinet | Metal |
| Mål (mm) | 33 x 126 x 117 (W x L x H) |
| Installation | DIN-skinnemontering / vægmontering (valgfri ASO-0015) |
| Miljø | |
| Driftstemperatur | -25 ~ +75 °C |
| Opbevaringstemperatur | -40 ~ +80 °C |
| Fugtighed | 10 ~ 90% RH, ikke-kondenserende |
Specifikationer som oplyst af producenten. Ret til ændringer forbeholdes.
