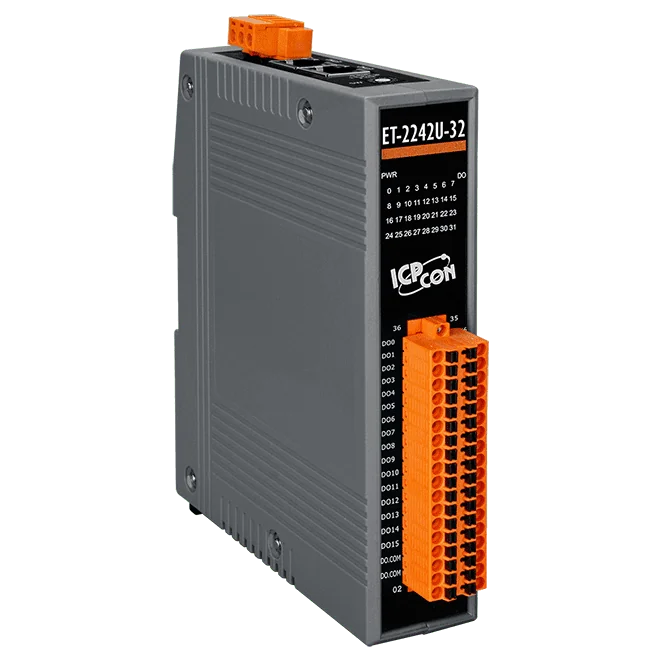

ET-2242U-32 Ethernet I/O-modul, 32-kanals digital output (Sink/Source)
32-kanals Sink/Source-digitalt outputmodul med indbygget 2-port Ethernet-switch til daisy-chain-forkabling, der understøtter Modbus TCP/UDP, MQTT og SNMP V2c.
- 32 digitale udgange, Sink/Source-type, 300 mA pr. kanal med kortslutningsbeskyttelse
- Indbygget 2-port Ethernet-switch med LAN-bypass til daisy-chain-forkabling
- Understøttelse af Modbus TCP/UDP, MQTT og SNMP V2c til styring, meddelelser og overvågning
- I/O Pair Connection (Push og Pull) til parring af DI til DO over Ethernet
- 3000 V DC I/O-isolation og EMS-beskyttelse (EFT, ESD, overspænding)
- Programmerbare DO-startværdier og sikre værdier samt dual-watchdog-understøttelse
1.958,08 kr. pr. stk.
| 1-9 stk. | 1.958,08 kr. | |
|---|---|---|
| 10-30 stk. | 1.905,77 kr. | −3 % |
| 31+ stk. | 1.860,93 kr. | −5 % |
Produktinformation "ET-2242U-32 Ethernet I/O-modul, 32-kanals digital output (Sink/Source)"
ET-2242U-32 leverer 32 digitale udgange i ét DIN-skinnemonteret Ethernet-modul, hvor hver kanal kan drive en belastning på 300 mA. Alle udgange er optokoblerisolerede og kortslutningsbeskyttede, og Sink/Source-typen egner sig til både NPN- og PNP-feltforbindelser.
En indbygget Ethernet-switch med to porte og LAN-bypass understøtter daisy-chain-topologier, hvilket forenkler installationen og reducerer infrastrukturomkostningerne. I/O Pair Connection gør det muligt at skrive fjern-DI-data til lokale DO-kanaler i Pull-tilstand via Modbus TCP, og modulet kan desuden overvåges via SNMP V2c eller integreres via MQTT publish- og subscribe-meddelelser.
Til elektrisk støjende anlæg tilbyder modulet 3000 V DC I/O-isolation og EMS-beskyttelse mod EFT, ESD og overspænding. Startværdier og sikre udgangsværdier kan programmeres, og en indbygget webserver er tilgængelig til konfiguration.
Anvendelser
- Fabriksautomation
- Maskinautomation
- Bygningsautomation
- Fjerndiagnose og vedligeholdelse
- Testudstyr
| Product type: | Ethernet I/O Module |
|---|---|
| Interface: | Ethernet |
| Protocol: | Modbus TCP, Modbus UDP, MQTT, SNMP v2c |
| Digital outputs: | 32 |
| Ports: | 2 |
| Isolation: | 3000 VDC I/O |
| Power input: | +10 ~ +48 VDC |
| Operating temperature: | -25 ~ +75 °C |
| Mounting: | DIN-rail |
| Housing: | Plastic |
Specifikationer
| Software | |
|---|---|
| Indbygget webserver | Ja |
| CPU-modul | |
| CPU | 32-bit ARM |
| Watchdog-timer | Modul, kommunikation (programmerbar) |
| Isolation | |
| 2-vejs isolation | Ethernet: 1500 VDC I/O: 3000 VDC |
| EMS-beskyttelse | |
| EFT (IEC 61000-4-4) | ±4 kV til strømforsyningsledning |
| ESD (IEC 61000-4-2) | ±4 kV kontakt for hver terminal ±8 kV luft for tilfældigt punkt |
| Overspænding (IEC 61000-4-5) | ±2 kV til strømforsyningsledning |
| LED-indikatorer | |
| Status | Drift, Ethernet, I/O |
| Digital udgang | |
| Kanaler | 32 |
| Type | Push-Pull |
| Sink/Source (NPN/PNP) | Sink/Source |
| Lastspænding | +3.5 ~ +80 V |
| Laststrøm | 300 mA/kanal |
| Værdi ved tænding | Programmerbar |
| Sikker værdi | Programmerbar |
| Ethernet | |
| Porte | 2 x RJ-45, 10/100 Base-TX, switchporte |
| LAN-bypass | Ja |
| Adgangskontrol | Adgangskode og IP-filter |
| Protokol | Modbus TCP, Modbus UDP, MQTT, SNMP V2c |
| Strøm | |
| Beskyttelse mod omvendt polaritet | Ja |
| Forbrug | 2.4 W (maks.) |
| Forsynet fra klemrække | +10 ~ +48 VDC |
| Mekanisk | |
| Kabinet | Plast |
| Mål (mm) | 31 x 157 x 129 (W x L x H) |
| Installation | DIN-skinnemontering |
| Miljø | |
| Driftstemperatur | -25 ~ +75 °C |
| Opbevaringstemperatur | -40 ~ +80 °C |
| Fugtighed | 10 ~ 90% RH, ikke-kondenserende |
Specifikationer som oplyst af producenten. Ret til ændringer forbeholdes.
