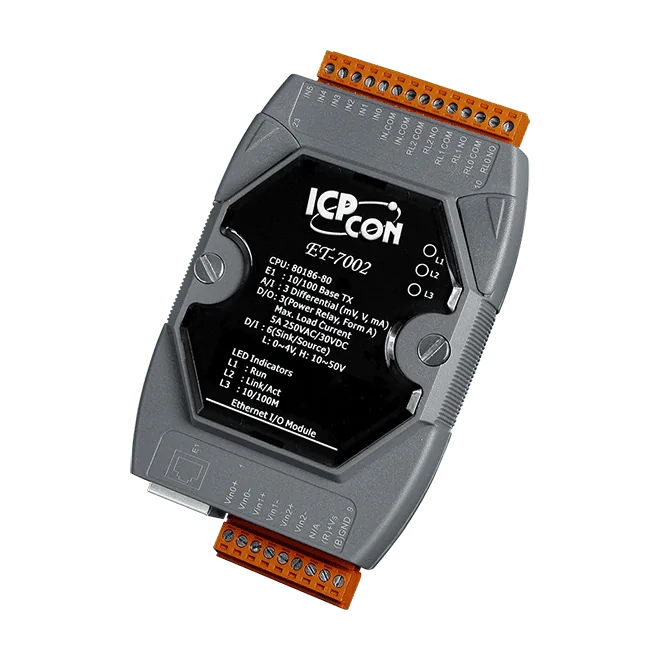

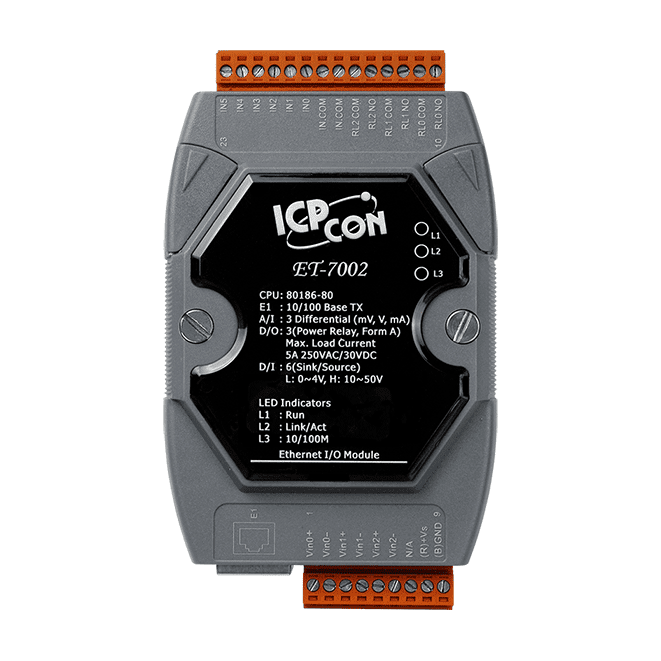

ET-7002 Ethernet I/O-modul, 3 AI-kanaler, 6 DI-kanaler, 3 effektrelækanaler
Ethernet I/O-modul med 3 analoge indgange, 6 digitale indgange og 3 effektrelæudgange, der understøtter Modbus TCP og Modbus UDP til fjernovervågning og -styring.
- 3 differentielle analoge indgange, spænding eller strøm, jumper-valgbare områder fra ±150 mV til 0 ~ 20 mA
- 16-bit opløsning, 240 Vrms overspændingsbeskyttelse og konfiguration pr. kanal
- 6 våde digitale indgange med sink/source-tilslutning og 32-bit tællere op til 100 Hz
- 3 Form A-effektrelæer dimensioneret til 5 A @ 250 VAC/24 VDC med programmerbare tænd- og sikkerhedsværdier
- Modbus TCP og Modbus UDP over en 10/100 Base-TX RJ-45-port
- Indbygget webserver, web-HMI og adgangskontrol med ID, adgangskode og IP-filter
2.302,02 kr. pr. stk.
| 1-9 stk. | 2.302,02 kr. | |
|---|---|---|
| 10-30 stk. | 2.234,76 kr. | −3 % |
| 31+ stk. | 2.189,91 kr. | −5 % |
Produktinformation "ET-7002 Ethernet I/O-modul, 3 AI-kanaler, 6 DI-kanaler, 3 effektrelækanaler"
ET-7002 kombinerer analoge indgangskanaler, digitale indgangskanaler og relæudgangskanaler i ét Ethernet-modul til DIN-skinne. De tre differentielle analoge indgange kan hver indstilles til spændings- eller strømindgang med målområder fra ±150 mV op til ±10 V samt 0 ~ 20 mA, ±20 mA eller 4 ~ 20 mA, valgt med jumper. Hver indgang har 240 Vrms overspændingsbeskyttelse og åben-leder-detektion for 4 ~ 20 mA-signaler.
De seks våde digitale indgange understøtter både sink- og source-tilslutning og kan fungere som 32-bit tællere med op til 100 Hz. De tre Form A-effektrelæer er dimensioneret til 5 A ved 250 VAC eller 24 VDC (resistiv belastning) med programmerbare tænd- og sikkerhedsværdier.
Kommunikation foregår via én 10/100 Base-TX RJ-45-port med Modbus TCP eller Modbus UDP. En indbygget webserver og web-HMI samt adgangskontrol med ID, adgangskode og IP-filter og to watchdogs gør idriftsættelse og overvåget drift ligetil. ET-7002 er specificeret til drift ved -25 ~ +75 °C.
Anvendelser
- Bygningsautomation
- Fabriksautomation
- Maskinautomation
- Fjernvedligeholdelse
- Fjerndiagnose
- Testudstyr
| Product type: | Ethernet I/O Module |
|---|---|
| Interface: | Ethernet |
| Protocol: | Modbus TCP, Modbus UDP |
| Digital inputs: | 6 |
| Relay outputs: | 3 |
| Analog inputs: | 3 |
| Ports: | 1 |
| Isolation: | 2500 VDC (I/O) |
| Power input: | +10 ~ +30 VDC |
| Operating temperature: | -25 ~ +75 °C |
| Mounting: | DIN-rail |
Specifikationer
| Software | |
|---|---|
| Indbygget webserver | Ja |
| CPU-modul | |
| Watchdog-timer | Modul, kommunikation (programmerbar) |
| Isolation | |
| 2-vejs isolation | Ethernet: 1500 VDC I/O: 2500 VDC |
| EMS-beskyttelse | |
| EFT (IEC 61000-4-4) | ±4 kV til strømforsyningsledning |
| ESD (IEC 61000-4-2) | ±4 kV kontakt for hver terminal ±8 kV luft for tilfældigt punkt |
| Overspænding (IEC 61000-4-5) | ±0,5 kV til strømledning |
| LED-indikatorer | |
| Status | Drift, Ethernet |
| Analogindgang | |
| Kanaler | 3 (differentiel) |
| Type | Spænding Strøm |
| Område | ±150 mV, ±500 mV, ±1 V, ±5 V, ±10 V 0 ~ 20 mA, ±20 mA, 4 ~ 20 mA (Jumper-valgbar) |
| Opløsning | 16-bit |
| Nøjagtighed | Normal tilstand: ±0,1 % Hurtig tilstand: ±0,5 % eller bedre |
| Samplingshastighed | Normal tilstand: 10 Hz (samlede kanaler) Hurtig tilstand: 50 Hz (samlede kanaler) |
| Indgangsimpedans | Spænding: 2 MΩ Strøm: 125 Ω |
| Overspændingsbeskyttelse | 240 Vrms |
| Overstrømsbeskyttelse | 50 mA @ 110 VDC (maks.) |
| Individuel kanalkonfiguration | Ja |
| Detektion af åben ledning | Kun til 4 ~ 20 mA |
| Isolation | ±400 VDC, virtuel kanal til kanalisolation |
| Digital indgang/tæller | |
| Kanaler | 6 |
| Type | Våd kontakt |
| Sink/Source (NPN/PNP) | Sink/Source |
| ON-spændingsniveau | +10 ~ +50 VDC |
| OFF-spændingsniveau | +4 VDC (maks.) |
| Maks. antal tællinger | 4.294.967.295 (32-bit) |
| Frekvens | 100 Hz |
| Min. pulsbredde | 5 ms |
| Indgangsimpedans | 10 KΩ, 0.5W |
| Overspændingsbeskyttelse | +70 VDC |
| Relæudgang | |
| Kanaler | 3 |
| Type | Effektrelæ, Form A (SPST N.O.) |
| Kontaktbelastning | 5 A @ 250 VAC/24 VDC (resistiv belastning) |
| Driftstid | 6 ms (typisk) |
| Frigivelsestid | 3 ms (typisk) |
| Elektrisk holdbarhed | 10^5 ops. |
| Mekanisk levetid | 2 × 10^7 operationer. |
| Værdi ved tænding | Programmerbar |
| Sikker værdi | Programmerbar |
| Ethernet | |
| Porte | 1 x RJ-45, 10/100 Base-TX |
| Adgangskontrol | ID, adgangskode og IP-filter |
| Protokol | Modbus TCP, Modbus UDP |
| Strøm | |
| Beskyttelse mod omvendt polaritet | Ja |
| Forbrug | Maks. 2,9 W |
| Forsynet fra klemrække | +10 ~ +30 VDC |
| Mekanisk | |
| Mål (mm) | 72 x 123 x 35 (W x L x H) |
| Installation | DIN-skinnemontering |
| Miljø | |
| Driftstemperatur | -25 ~ +75 °C |
| Opbevaringstemperatur | -30 ~ +80 °C |
| Fugtighed | 10 ~ 90% RH, ikke-kondenserende |
Specifikationer som oplyst af producenten. Ret til ændringer forbeholdes.
