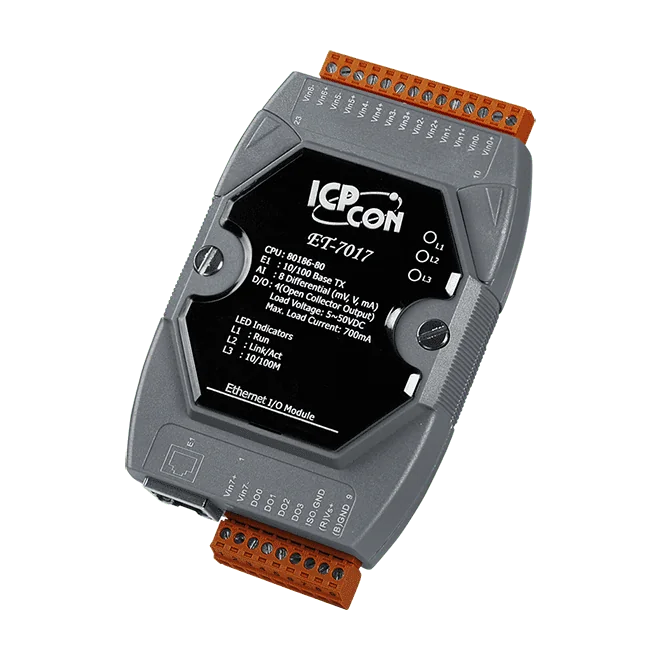

ET-7017 Ethernet I/O-modul, 8-kan. analog indgang, 4-kan. digital udgang
Modbus TCP/UDP Ethernet I/O-modul med 8 differentielle analoge indgange, jumper-valgbare områder og 4 isolerede open-collector digitale udgange til fjernovervågning og styring.
- Otte differentielle analoge indgange, konfigurerbare til spænding eller strøm med jumper-valgbare områder fra ±150 mV til 4 ~ 20 mA
- 16-bit opløsning med normal tilstand ved 10 Hz og hurtig tilstand ved 50 Hz (for alle kanaler)
- 240 Vrms overspændingsbeskyttelse på hver analog indgang og individuel kanalkonfiguration
- Fire isolerede open-collector digitale udgange (sink) med 700 mA pr. kanal og beskyttelse mod kortslutning og overbelastning
- Programmerbare tænd- og sikre værdier for de digitale udgange
- Understøttelse af Modbus TCP og Modbus UDP over én 10/100 Base-TX RJ-45-port
1.920,72 kr. pr. stk.
| 1-9 stk. | 1.920,72 kr. | |
|---|---|---|
| 10-30 stk. | 1.868,40 kr. | −3 % |
| 31+ stk. | 1.823,56 kr. | −5 % |
Produktinformation "ET-7017 Ethernet I/O-modul, 8-kan. analog indgang, 4-kan. digital udgang"
ET-7017 CR er et Ethernet I/O-modul, der giver otte differentielle analoge indgange og fire digitale udgange på et Modbus-netværk. Hver analog kanal kan indstilles til spænding eller strøm og får sit eget indgangsområde, hvilket passer til blandede sensoropsætninger uden hardwareændringer. Denne bestillingskode er angivet med RoHS-overensstemmelse.
De digitale udgange er isolerede open-collector sink-typer med en nominel værdi på 700 mA pr. kanal og er beskyttet mod kortslutning og overbelastning. Tænd-værdier og sikre værdier kan programmeres, så udgangene kan defineres for opstart og fejltilstande. Samplingen kan skiftes mellem normal tilstand ved 10 Hz og hurtig tilstand ved 50 Hz for alle kanaler.
Kommunikation til værten sker via Modbus TCP eller Modbus UDP over en enkelt 10/100 Base-TX RJ-45-port. Der findes en indbygget webserver og web-HMI, Ethernet-adgangen styres med ID, adgangskode og IP-filter, og der er dobbelte watchdog-funktioner.
Anvendelser
- Bygningsautomation
- Fabriksautomation
- Maskinautomation
- Fjernvedligeholdelse
- Fjerndiagnose
- Testudstyr
| Product type: | Ethernet I/O Module |
|---|---|
| Interface: | Ethernet |
| Protocol: | Modbus TCP, Modbus UDP |
| Digital outputs: | 4 |
| Analog inputs: | 8 |
| Ports: | 1 |
| Isolation: | 2500 VDC (I/O), 1500 VDC (Ethernet) |
| Power input: | +10 ~ +30 VDC |
| Operating temperature: | -25 ~ +75 °C |
| Mounting: | DIN-rail |
Specifikationer
| Software | |
|---|---|
| Indbygget webserver | Ja |
| CPU-modul | |
| Watchdog-timer | Modul, kommunikation (programmerbar) |
| Isolation | |
| 2-vejs isolation | Ethernet: 1500 VDC I/O: 2500 VDC |
| EMS-beskyttelse | |
| EFT (IEC 61000-4-4) | ±4 kV til strømforsyningsledning |
| ESD (IEC 61000-4-2) | ±4 kV kontakt for hver terminal ±8 kV luft for tilfældigt punkt |
| Overspænding (IEC 61000-4-5) | ±0,5 kV til strømledning |
| LED-indikatorer | |
| Status | Drift, Ethernet |
| Analogindgang | |
| Kanaler | 8 (differentiel) |
| Type | Spænding Strøm |
| Område | ±150 mV, ±500 mV, ±1 V, ±5 V, ±10 V ±20 mA, 0 ~ 20 mA, 4 ~ 20 mA (Jumper-valgbar) |
| Opløsning | 16-bit |
| Nøjagtighed | Normal tilstand: ±0,1 % Hurtig tilstand: ±0,5 % eller bedre |
| Samplingshastighed | Normal tilstand: 10 Hz (samlede kanaler) Hurtig tilstand: 50 Hz (samlede kanaler) |
| Indgangsimpedans | Spænding: 2 MΩ Strøm: 125 Ω |
| Beskyttelse mod fællesspænding | ±200 VDC |
| Overspændingsbeskyttelse | 240 Vrms |
| Overstrømsbeskyttelse | 50 mA ved 110 VDC (maks.) |
| Individuel kanalkonfiguration | Ja |
| Detektion af åben ledning | Kun til 4 ~ 20 mA |
| Isolation | ±400 VDC, virtuel kanal til kanalisolation |
| Digital udgang | |
| Kanaler | 4 |
| Type | Isoleret open collector |
| Sink/Source (NPN/PNP) | Sink |
| Lastspænding | +5 ~ +50 VDC |
| Laststrøm | 700 mA/kanal |
| Overspændingsbeskyttelse | +60 VDC |
| Overbelastningsbeskyttelse | 1.4 A |
| Kortslutningsbeskyttelse | Ja |
| Værdi ved tænding | Programmerbar |
| Sikker værdi | Programmerbar |
| Ethernet | |
| Porte | 1 x RJ-45, 10/100 Base-TX |
| Adgangskontrol | ID, adgangskode og IP-filter |
| Protokol | Modbus TCP, Modbus UDP |
| Strøm | |
| Beskyttelse mod omvendt polaritet | Ja |
| Forbrug | Maks. 2,8 W |
| Forsynet fra klemrække | +10 ~ +30 VDC |
| Mekanisk | |
| Mål (mm) | 72 x 123 x 35 (W x L x H) |
| Installation | DIN-skinnemontering |
| Miljø | |
| Driftstemperatur | -25 ~ +75 °C |
| Opbevaringstemperatur | -30 ~ +80 °C |
| Fugtighed | 10 ~ 90% RH, ikke-kondenserende |
Specifikationer som oplyst af producenten. Ret til ændringer forbeholdes.
