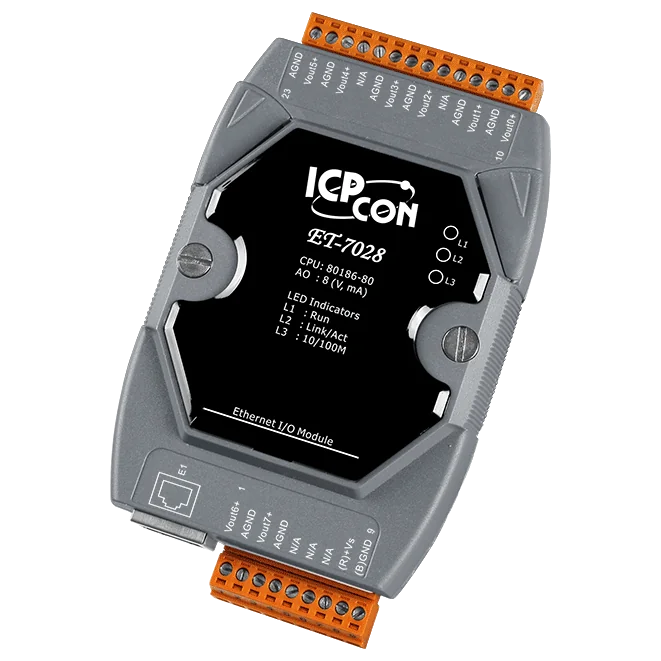

ET-7028 Ethernet I/O-modul, 8-kanals analogudgang
8-kanals Ethernet I/O-modul med analog udgang og understøttelse af Modbus TCP og Modbus UDP, jumper-valgbare spændings- eller strømudgange og 2500 VDC I/O-isolation.
- Otte analoge udgangskanaler med konfiguration pr. kanal
- Jumper-valgbare spændings- (±5 V, ±10 V, 0 ~ +10 VDC) eller strømudgange (0 ~ 20 mA, 4 ~ 20 mA)
- 12-bit opløsning med ±0,1 % af FSR nøjagtighed
- Modbus TCP og Modbus UDP over én 10/100 Base-TX RJ-45-port
- Indbygget webserver og web-HMI
- Adgangskontrol via ID, adgangskode og IP-filter
2.690,68 kr. pr. stk.
| 1-9 stk. | 2.690,68 kr. | |
|---|---|---|
| 10-30 stk. | 2.608,46 kr. | −3 % |
| 31+ stk. | 2.556,14 kr. | −5 % |
Produktinformation "ET-7028 Ethernet I/O-modul, 8-kanals analogudgang"
Den ET-7028 CR er et Ethernet I/O-modul med otte analoge udgangskanaler til styring af feltenheder via netværket. Det passer til ingeniører, der har brug for netværksbaseret analog styring i bygnings-, fabriks- og maskinautomation.
Hver kanal kan indstilles til et spændingsområde (+0 ~ +5 VDC, ±5 VDC, +0 ~ +10 VDC eller ±10 VDC) eller et strømområde (0 ~ 20 mA eller 4 ~ 20 mA). Udgangstypen vælges pr. kanal med jumperposition, og kanalerne kan konfigureres individuelt. Udgangsopløsningen er 12-bit med en nøjagtighed på ±0,1 % af FSR, og åbentråds-detektion er tilgængelig ved brug af 4 ~ 20 mA. Tænd-værdier og sikre værdier kan programmeres.
Kommunikation foregår via én RJ-45 10/100 Base-TX-port med Modbus TCP og Modbus UDP. En indbygget webserver og web-HMI, adgangskontrol med ID, adgangskode og IP-filter samt programmerbare modul- og kommunikations-watchdogs understøtter sikker og overvåget drift. Modulet forsynes fra +10 ~ +30 VDC med beskyttelse mod ompolning og er designet til DIN-skinnemontering ved -25 ~ +75 °C.
Anvendelser
- Bygningsautomation
- Fabriksautomation
- Maskinautomation
- Fjernvedligeholdelse
- Fjerndiagnose
- Testudstyr
| Product type: | Ethernet I/O Module |
|---|---|
| Interface: | Ethernet |
| Protocol: | Modbus TCP, Modbus UDP |
| Analog outputs: | 8 |
| Ports: | 1 |
| Isolation: | 2500 VDC (I/O) |
| Power input: | +10 ~ +30 VDC |
| Operating temperature: | -25 ~ +75 °C |
| Mounting: | DIN-rail |
Specifikationer
| Software | |
|---|---|
| Indbygget webserver | Ja |
| CPU-modul | |
| Watchdog-timer | Modul, kommunikation (programmerbar) |
| Isolation | |
| 2-vejs isolation | Ethernet: 1500 VDC I/O: 2500 VDC |
| EMS-beskyttelse | |
| EFT (IEC 61000-4-4) | ±4 kV til strømforsyningsledning |
| ESD (IEC 61000-4-2) | ±4 kV kontakt for hver terminal ±8 kV luft for tilfældigt punkt |
| LED-indikatorer | |
| Status | Drift, Ethernet |
| Analogudgang | |
| Kanaler | 8 |
| Type | Spænding Strøm |
| Område | +0 ~ +5 VDC, ±5 VDC, +0 ~ +10 VDC, ±10 VDC 0 ~ 20 mA, 4 ~ 20 mA (jumpervalg) |
| Opløsning | 12-bit |
| Nøjagtighed | ±0,1 % af FSR |
| Detektion af åben ledning | Kun til 4 ~ 20 mA |
| Spændingsudgangskapacitet | 10 V @ 10 mA |
| Strømbelastningsmodstand | 500 Ω |
| Individuel kanalkonfiguration | Ja |
| Værdi ved tænding | Programmerbar |
| Sikker værdi | Programmerbar |
| Ethernet | |
| Porte | 1 x RJ-45, 10/100 Base-TX |
| Adgangskontrol | ID, adgangskode og IP-filter |
| Protokol | Modbus TCP, Modbus UDP |
| Strøm | |
| Beskyttelse mod omvendt polaritet | Ja |
| Forbrug | 6,0 W (maks.) |
| Forsynet fra klemrække | +10 ~ +30 VDC |
| Mekanisk | |
| Mål (mm) | 72 x 123 x 35 (W x L x H) |
| Installation | DIN-skinnemontering |
| Miljø | |
| Driftstemperatur | -25 ~ +75 °C |
| Opbevaringstemperatur | -30 ~ +80 °C |
| Fugtighed | 10 ~ 90% RH, ikke-kondenserende |
Specifikationer som oplyst af producenten. Ret til ændringer forbeholdes.
