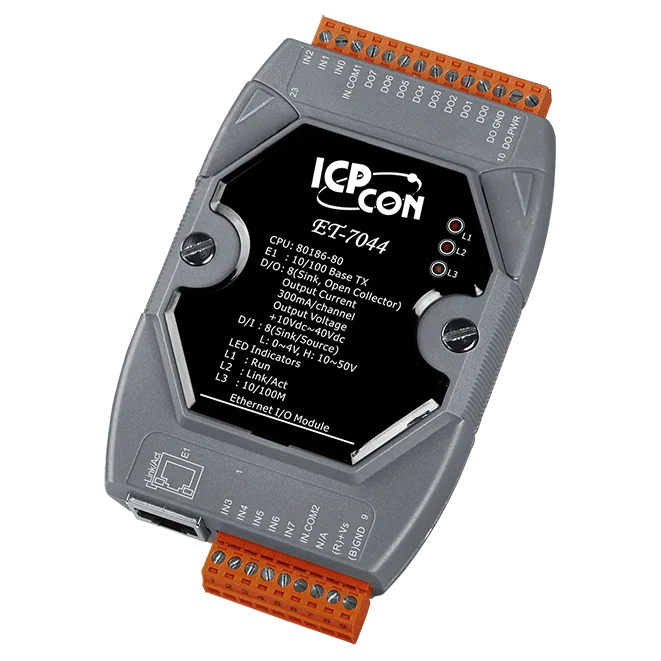

ET-7044 Ethernet I/O-modul, 8-kanal DI og 8-kanal DO, Modbus TCP
Ethernet I/O-modul med 8 digitale indgange med vådkontakt (valgbare 32-bit tællere) og 8 digitale udgange af sink-type, med understøttelse af Modbus TCP og Modbus UDP over én RJ-45-port.
- 8 digitale indgangskanaler med vådkontakt, sink/source, hver valgbar som 32-bit tæller
- 8 isolerede open collector-udgange af sink-type, 300 mA pr. kanal ved 25 °C
- Programmerbare værdier ved opstart og ved fejl for de digitale udgange
- Understøttelse af Modbus TCP og Modbus UDP over 1 x RJ-45, 10/100 Base-TX
- Indbygget webserver med Web HMI og adgangskontrol med ID, adgangskode og IP-filter
- Dobbelt programmerbar watchdog (modul og kommunikation)
1.352,81 kr. pr. stk.
| 1-9 stk. | 1.352,81 kr. | |
|---|---|---|
| 10-30 stk. | 1.307,97 kr. | −3 % |
| 31+ stk. | 1.285,55 kr. | −5 % |
Produktinformation "ET-7044 Ethernet I/O-modul, 8-kanal DI og 8-kanal DO, Modbus TCP"
ET-7044 CR er et DIN-skinnemonteret Ethernet I/O-modul, der kombinerer otte digitale indgange med vådkontakt og otte digitale udgange af sink-type. Hver indgang kan bruges som 32-bit tæller, hvilket egner sig til pulstælling og hændelsessporing på maskiner, i bygningsinstallationer og på testudstyr. Hver udgangskanal kan skifte en belastning på 300 mA ved 25 °C, så den kan drive et relæmodul direkte.
Modulet kommunikerer via Modbus TCP og Modbus UDP gennem en 10/100 Base-TX RJ-45-port. En indbygget webserver med Web HMI gør det muligt at konfigurere og overvåge modulet fra en browser, og adgang styres med ID, adgangskode og IP-filter. To programmerbare watchdogs dækker både modulet og kommunikationsforbindelsen, og de digitale udgange har programmerbare værdier ved opstart og ved fejl, så adfærden under opstart eller fejltilstande er defineret.
Den galvaniske adskillelse er specificeret til 1500 VDC på Ethernet-siden og 2500 VDC på I/O-siden. De digitale indgange og udgange er ikke adskilt fra hinanden kanal for kanal. Modulet forsynes fra en +10 ~ +30 VDC klemrække med beskyttelse mod ombytning af polaritet, og det fungerer ved -25 ~ +75 °C.
Anvendelser
- Bygningsautomation
- Fabriksautomation
- Maskinautomation
- Fjernvedligeholdelse
- Fjerndiagnose
- Testudstyr
| Product type: | Ethernet I/O Module |
|---|---|
| Interface: | Ethernet |
| Protocol: | Modbus TCP, Modbus UDP |
| Digital inputs: | 8 |
| Digital outputs: | 8 |
| Ports: | 1 |
| Isolation: | 2500 VDC (I/O) |
| Power input: | +10 ~ +30 VDC |
| Operating temperature: | -25 ~ +75 °C |
| Mounting: | DIN-rail |
Specifikationer
| Software | |
|---|---|
| Indbygget webserver | Ja |
| CPU-modul | |
| Watchdog-timer | Modul, kommunikation (programmerbar) |
| Isolation | |
| 2-vejs isolation | Ethernet: 1500 VDC I/O: 2500 VDC |
| EMS-beskyttelse | |
| EFT (IEC 61000-4-4) | ±4 kV til strømforsyningsledning |
| ESD (IEC 61000-4-2) | ±4 kV kontakt for hver terminal ±8 kV luft for tilfældigt punkt |
| LED-indikatorer | |
| Status | Drift, Ethernet |
| Digital indgang/tæller | |
| Kanaler | 8 |
| Type | Våd kontakt |
| Sink/Source (NPN/PNP) | Sink/Source |
| ON-spændingsniveau | +10 ~ +50 VDC |
| OFF-spændingsniveau | +4 VDC (maks.) |
| Maks. antal tællinger | 4.294.967.295 (32-bit) |
| Frekvens | 500 Hz |
| Min. pulsbredde | 1 ms |
| Indgangsimpedans | 10 kΩ |
| Overspændingsbeskyttelse | +70 VDC |
| Digital udgang | |
| Kanaler | 8 |
| Type | Isoleret open collector |
| Sink/Source (NPN/PNP) | Sink |
| Lastspænding | +10 ~ +40 VDC |
| Laststrøm | 300 mA/kanal ved 25°C Direkte drev-effektrelæmodul |
| Overspændingsbeskyttelse | +60 VDC |
| Overbelastningsbeskyttelse | 1.4 A |
| Kortslutningsbeskyttelse | Ja |
| Værdi ved tænding | Programmerbar |
| Sikker værdi | Programmerbar |
| Ethernet | |
| Porte | 1 x RJ-45, 10/100 Base-TX |
| Adgangskontrol | ID, adgangskode og IP-filter |
| Protokol | Modbus TCP, Modbus UDP |
| Strøm | |
| Beskyttelse mod omvendt polaritet | Ja |
| Forbrug | 2.5 W (maks.) |
| Forsynet fra klemrække | +10 ~ +30 VDC |
| Mekanisk | |
| Mål (mm) | 72 x 123 x 35 (W x L x H) |
| Installation | DIN-skinnemontering |
| Miljø | |
| Driftstemperatur | -25 ~ +75 °C |
| Opbevaringstemperatur | -30 ~ +80 °C |
| Fugtighed | 10 ~ 90% RH, ikke-kondenserende |
Specifikationer som oplyst af producenten. Ret til ændringer forbeholdes.
