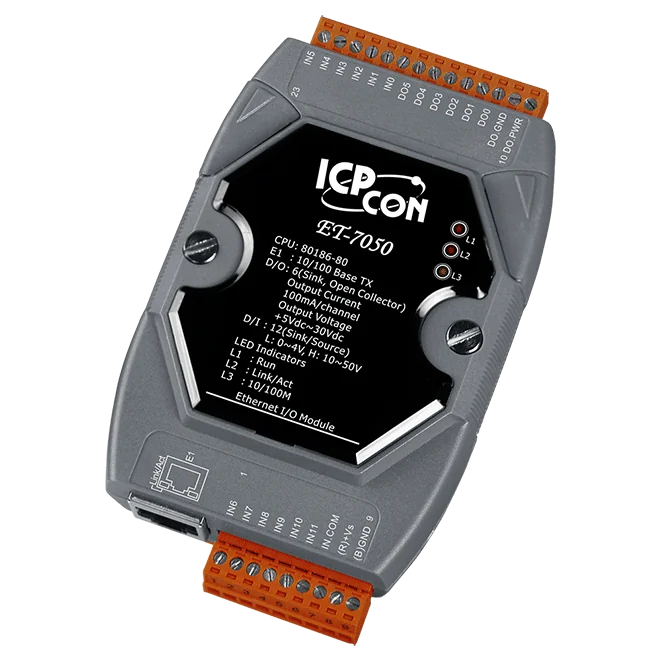

ET-7050 Ethernet I/O-modul, 12-kanal DI og 6-kanal DO med Modbus TCP
Ethernet I/O-modul med 12 wet contact digitale indgange (hver kan bruges som 32-bit tæller) og 6 sink-type digitale udgange, styret fjernt via Modbus TCP og Modbus UDP.
- Indbygget webserver og web-HMI til browserbaseret overvågning og styring
- Modbus TCP- og Modbus UDP-understøttelse til integration med HMI, SCADA og PLC
- 12 wet contact digitale indgangskanaler, hver kan bruges som 32-bit tæller (500 Hz, minimum pulsbredde 1 ms)
- 6 isolerede open-collector sink-type digitale udgangskanaler, 100 mA pr. kanal ved 25°C
- Dobbelt watchdog (modul og kommunikation, programmerbar)
- I/O-parforbindelse og kommunikationssikkerhed med ID-, adgangskode- og IP-filter-adgangskontrol
1.352,81 kr. pr. stk.
| 1-9 stk. | 1.352,81 kr. | |
|---|---|---|
| 10-30 stk. | 1.307,97 kr. | −3 % |
| 31+ stk. | 1.285,55 kr. | −5 % |
Produktinformation "ET-7050 Ethernet I/O-modul, 12-kanal DI og 6-kanal DO med Modbus TCP"
ET-7050 CR er et Ethernet I/O-modul fra ET-7000-serien, der kombinerer 12 digitale indgangskanaler med 6 digitale udgangskanaler i én enhed til DIN-skinne. Hver digital indgang kan anvendes som 32-bit tæller, så modulet egner sig til impulstælling og statusovervågning sideløbende med til/fra-styring.
Modulet understøtter Modbus TCP og Modbus UDP via en enkelt 10/100 Base-TX RJ-45-port, så det kan integreres med HMI-, SCADA-, PLC- og andre industrielle styringsprogrammer. En indbygget webserver og web-HMI giver browserbaseret overvågning og styring, og en dobbelt watchdog med programmerbare modul- og kommunikationstimere understøtter fejlhåndtering.
De digitale udgange er isolerede open-collector sink-typer, og modulet har 2-vejs isolation med en mærkespænding på 1500 VDC for Ethernet og 2500 VDC for I/O. Certificeringer angivet for produktet omfatter CE, UKCA, FCC, RoHS og WEEE.
Anvendelser
- Bygningsautomation
- Fabriksautomation
- Maskinautomation
- Fjernvedligeholdelse
- Fjerndiagnose
- Testudstyr
| Product type: | Ethernet I/O Module |
|---|---|
| Interface: | Ethernet |
| Protocol: | Modbus TCP, Modbus UDP |
| Digital inputs: | 12 |
| Digital outputs: | 6 |
| Ports: | 1 x RJ-45, 10/100 Base-TX |
| Isolation: | 1500 VDC (Ethernet), 2500 VDC (I/O) |
| Power input: | +10 ~ +30 VDC |
| Operating temperature: | -25 ~ +75 °C |
| Mounting: | DIN-rail |
Specifikationer
| Software | |
|---|---|
| Indbygget webserver | Ja |
| CPU-modul | |
| Watchdog-timer | Modul, kommunikation (programmerbar) |
| Isolation | |
| 2-vejs isolation | Ethernet: 1500 VDC I/O: 2500 VDC |
| EMS-beskyttelse | |
| EFT (IEC 61000-4-4) | ±4 kV til strømforsyningsledning |
| ESD (IEC 61000-4-2) | ±4 kV kontakt for hver terminal ±8 kV luft for tilfældigt punkt |
| LED-indikatorer | |
| Status | Drift, Ethernet |
| Digital indgang/tæller | |
| Kanaler | 12 |
| Type | Våd kontakt |
| Sink/Source (NPN/PNP) | Sink/Source |
| ON-spændingsniveau | +10 ~ +50 VDC |
| OFF-spændingsniveau | +4 VDC (maks.) |
| Maks. antal tællinger | 4.294.967.295 (32-bit) |
| Frekvens | 500 Hz |
| Min. pulsbredde | 1 ms |
| Indgangsimpedans | 10 KΩ |
| Overspændingsbeskyttelse | +70 VDC |
| Digital udgang | |
| Kanaler | 6 |
| Type | Isoleret open collector |
| Sink/Source (NPN/PNP) | Sink |
| Lastspænding | +5 ~ +30 VDC |
| Laststrøm | 100 mA/kanal ved 25°C Direkte drevet effektrelæmodul |
| Værdi ved tænding | Programmerbar |
| Sikker værdi | Programmerbar |
| Ethernet | |
| Porte | 1 x RJ-45, 10/100 Base-TX |
| Adgangskontrol | ID, adgangskode og IP-filter |
| Protokol | Modbus TCP, Modbus UDP |
| Strøm | |
| Beskyttelse mod omvendt polaritet | Ja |
| Forbrug | 2.3 W (maks.) |
| Forsynet fra klemrække | +10 ~ +30 VDC |
| Mekanisk | |
| Mål (mm) | 72 x 123 x 35 (W x L x H) |
| Installation | DIN-skinnemontering |
| Miljø | |
| Driftstemperatur | -25 ~ +75 °C |
| Opbevaringstemperatur | -30 ~ +80 °C |
| Fugtighed | 10 ~ 90% RH, ikke-kondenserende |
Specifikationer som oplyst af producenten. Ret til ændringer forbeholdes.
