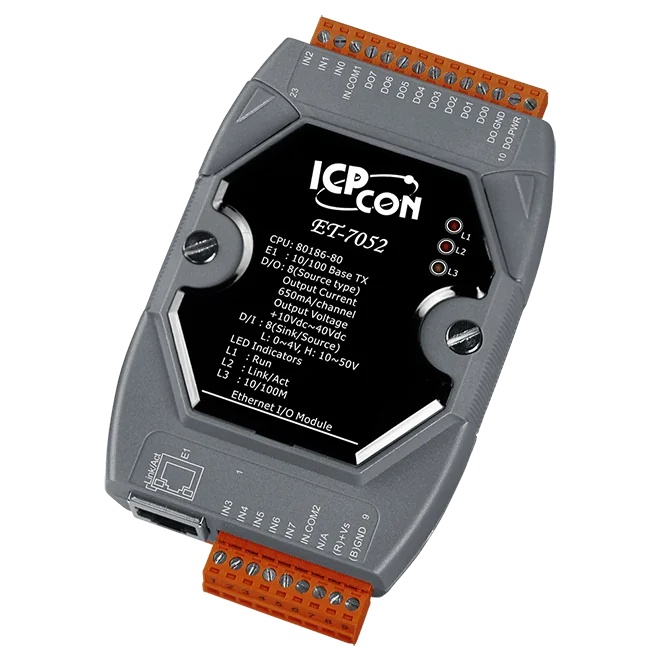

ET-7052 Ethernet I/O-modul, 8-kanals DI / 8-kanals DO med Modbus TCP og UDP
Ethernet I/O-modul med 8 vådkontakt-digitale indgange (32-bit tællerkapacitet) og 8 source-type digitale udgange, med understøttelse af Modbus TCP og Modbus UDP til DIN-skinnemontage.
- 8 vådkontakt-digitale indgange, hver valgbar som 32-bit tæller (500 Hz frekvens)
- 8 source-type digitale udgange, isoleret open-collector, 650 mA pr. kanal ved 25 °C
- Programmerbare tænd- og sikkerhedsværdier for de digitale udgange
- Understøttelse af Modbus TCP og Modbus UDP over en 1 x RJ-45-port, 10/100 Base-TX
- Indbygget webserver og web-HMI
- Dobbelt watchdog (modul og kommunikation, programmerbar)
1.352,72 kr. pr. stk.
| 1-9 stk. | 1.352,72 kr. | |
|---|---|---|
| 10-30 stk. | 1.307,88 kr. | −3 % |
| 31+ stk. | 1.285,46 kr. | −5 % |
Produktinformation "ET-7052 Ethernet I/O-modul, 8-kanals DI / 8-kanals DO med Modbus TCP og UDP"
ET-7052 CR er et Ethernet-fjern-I/O-modul, der kombinerer otte vådkontakt-digitale indgange, hver anvendelig som 32-bit tæller, med otte source-type digitale udgange. Hver udgangskanal kan drive en belastning på op til 650 mA, og udgangenes tænd- og sikkerhedsværdier kan programmeres, så modulet kan konfigureres til at holde en defineret tilstand, hvis kommunikationen går tabt.
Den indbyggede webserver og web-HMI gør det muligt at konfigurere og overvåge fra en browser, mens Modbus TCP og Modbus UDP giver ligefrem integration med overordnede systemer og controllere. Optisk isolation på 2500 VDC på I/O-siden og 1500 VDC på Ethernet-siden understøtter anvendelse, hvor farlige spændinger er til stede, dog uden kanal-til-kanal-isolation.
ET-7052 CR er velegnet til bygnings-, fabriks- og maskinautomation, fjernvedligeholdelse og -diagnose samt testudstyr. Modulet monteres på DIN-skinne og forsynes fra en +10 ~ +30 VDC klemrækketilslutning over et driftsområde på -25 ~ +75 °C.
Anvendelser
- Bygningsautomation
- Fabriksautomation
- Maskinautomation
- Fjernvedligeholdelse
- Fjerndiagnose
- Testudstyr
| Product type: | Ethernet I/O Module |
|---|---|
| Interface: | 10/100 Base-TX), Ethernet (1 x RJ-45 |
| Protocol: | Modbus TCP, Modbus UDP |
| Digital inputs: | 8 |
| Digital outputs: | 8 |
| Ports: | 1 |
| Isolation: | 2500 VDC (I/O), 1500 VDC (Ethernet) |
| Power input: | +10 ~ +30 VDC |
| Operating temperature: | -25 ~ +75 °C |
| Mounting: | DIN-rail |
Specifikationer
| Software | |
|---|---|
| Indbygget webserver | Ja |
| CPU-modul | |
| Watchdog-timer | Modul, kommunikation (programmerbar) |
| Isolation | |
| 2-vejs isolation | Ethernet: 1500 VDC I/O: 2500 VDC |
| EMS-beskyttelse | |
| EFT (IEC 61000-4-4) | ±4 kV til strømforsyningsledning |
| ESD (IEC 61000-4-2) | ±4 kV kontakt for hver terminal ±8 kV luft for tilfældigt punkt |
| Overspænding (IEC 61000-4-5) | ±0,5 kV til strømledning |
| LED-indikatorer | |
| Status | Drift, Ethernet |
| Digital indgang/tæller | |
| Kanaler | 8 |
| Type | Våd kontakt |
| Sink/Source (NPN/PNP) | Sink/Source |
| ON-spændingsniveau | +10 ~ +50 VDC |
| OFF-spændingsniveau | +4 VDC (maks.) |
| Maks. antal tællinger | 4.294.967.295 (32-bit) |
| Frekvens | 500 Hz |
| Min. pulsbredde | 1 ms |
| Indgangsimpedans | 10 KΩ |
| Overspændingsbeskyttelse | +70 VDC |
| Digital udgang | |
| Kanaler | 8 |
| Type | Isoleret open collector |
| Sink/Source (NPN/PNP) | Source |
| Lastspænding | +10 ~ +40 VDC |
| Laststrøm | 650 mA/kanal ved 25°C |
| Overspændingsbeskyttelse | +47 VDC |
| Kortslutningsbeskyttelse | Ja |
| Værdi ved tænding | Programmerbar |
| Sikker værdi | Programmerbar |
| Ethernet | |
| Porte | 1 x RJ-45, 10/100 Base-TX |
| Adgangskontrol | ID, adgangskode og IP-filter |
| Protokol | Modbus TCP, Modbus UDP |
| Strøm | |
| Beskyttelse mod omvendt polaritet | Ja |
| Forbrug | 2.5 W (maks.) |
| Forsynet fra klemrække | +10 ~ +30 VDC |
| Mekanisk | |
| Mål (mm) | 72 x 123 x 35 (W x L x H) |
| Installation | DIN-skinnemontering |
| Miljø | |
| Driftstemperatur | -25 ~ +75 °C |
| Opbevaringstemperatur | -30 ~ +80 °C |
| Fugtighed | 10 ~ 90% RH, ikke-kondenserende |
Specifikationer som oplyst af producenten. Ret til ændringer forbeholdes.
