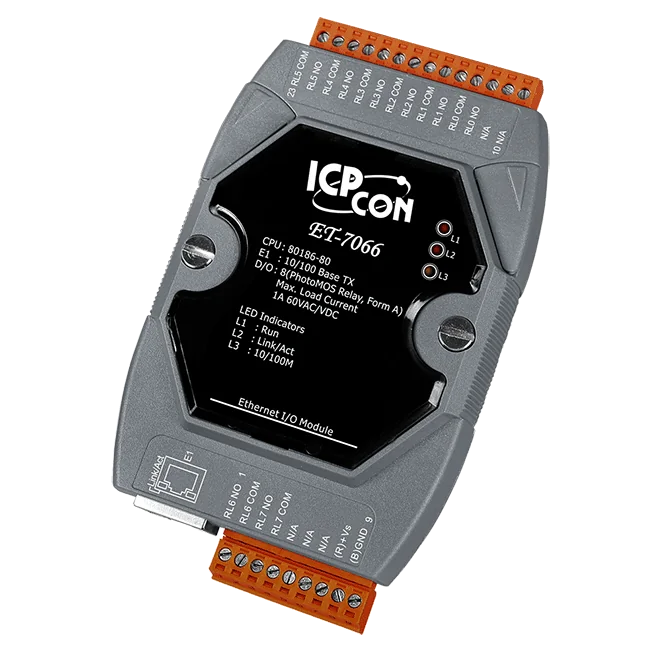

ET-7066 Ethernet I/O-modul, 8-kanals PhotoMOS-relæudgang
Ethernet I/O-modul med otte form A PhotoMOS-relæudgange, understøttelse af Modbus TCP og Modbus UDP, indbygget webserver og DIN-skinnemontage til fjernstyret skift.
- Otte form A PhotoMOS-relæudgange med programmerbare værdier ved opstart og i sikker tilstand
- Understøttelse af Modbus TCP- og Modbus UDP-protokoller over én 10/100 Base-TX RJ-45-port
- Indbygget webserver og web-HMI til konfiguration og status
- Dobbelt watchdog for modul og kommunikation, programmerbar
- I/O-parforbindelse og kommunikationssikkerhed med ID, adgangskode og IP-filter til adgangskontrol
- Optisk isolation: 3000 VDC I/O, 1500 VDC Ethernet
1.464,83 kr. pr. stk.
| 1-9 stk. | 1.464,83 kr. | |
|---|---|---|
| 10-30 stk. | 1.419,98 kr. | −3 % |
| 31+ stk. | 1.390,09 kr. | −5 % |
Produktinformation "ET-7066 Ethernet I/O-modul, 8-kanals PhotoMOS-relæudgang"
ET-7066 CR er et Ethernet-fjernstyret I/O-modul, der skifter belastninger via otte form A PhotoMOS-relæudgange. Hver udgang har en programmerbar tilstand ved opstart og en sikker tilstand, så udgangene kan sættes i en defineret tilstand ved opstart og i sikker tilstand.
Modulet er velegnet til ingeniører, der har brug for at skifte kredsløb med farlig spænding fra en netværksbaseret controller. Dets optiske isolation er specificeret til 3000 VDC for I/O og 1500 VDC for Ethernet. Relækanalerne er ikke isoleret fra hinanden. Både Modbus TCP og Modbus UDP understøttes, og den indbyggede webserver og web-HMI muliggør konfiguration og statuskontrol.
Watchdog-funktioner dækker både modulet og kommunikationsforbindelsen, og watchdog'en er programmerbar. Modulet forsynes fra en +10 ~ +30 VDC klemrække med beskyttelse mod omvendt polaritet, og det monteres på DIN-skinne. Driftsområdet er -25 ~ +75 °C.
Anvendelser
- Bygningsautomation
- Fabriksautomation
- Maskinautomation
- Fjernvedligeholdelse
- Fjerndiagnostik
- Testudstyr
| Product type: | Ethernet I/O Module |
|---|---|
| Interface: | Ethernet |
| Protocol: | Modbus TCP, Modbus UDP |
| Relay outputs: | 8 |
| Ports: | 1 |
| Isolation: | I/O 3000 VDC, Ethernet 1500 VDC |
| Power input: | +10 ~ +30 VDC |
| Operating temperature: | -25 ~ +75 °C |
| Mounting: | DIN-rail |
Specifikationer
| Software | |
|---|---|
| Indbygget webserver | Ja |
| CPU-modul | |
| Watchdog-timer | Modul, kommunikation (programmerbar) |
| Isolation | |
| 2-vejs isolation | Ethernet: 1500 VDC I/O: 3000 VDC |
| EMS-beskyttelse | |
| EFT (IEC 61000-4-4) | ±2 kV til strømforsyningsledning |
| ESD (IEC 61000-4-2) | ±4 kV kontakt for hver terminal |
| LED-indikatorer | |
| Status | Drift, Ethernet |
| Relæudgang | |
| Kanaler | 8 |
| Type | PhotoMOS-relæ, Form A |
| Kontaktbelastning | 60 V/1,0 A (driftstemperatur -25 ~ +40°C) 60 V/0,8 A (driftstemperatur +40 ~ +60°C) 60 V/0,7 A (driftstemperatur +60 ~ +75°C) |
| Lækstrøm | 1 μA |
| Driftstid | 2.0 ms (maks.) |
| Frigivelsestid | 0,3 ms (maks.) |
| Værdi ved tænding | Programmerbar |
| Sikker værdi | Programmerbar |
| Ethernet | |
| Porte | 1 x RJ-45, 10/100 Base-TX |
| Adgangskontrol | ID, adgangskode og IP-filter |
| Protokol | Modbus TCP, Modbus UDP |
| Strøm | |
| Beskyttelse mod omvendt polaritet | Ja |
| Forbrug | Maks. 2,6 W |
| Forsynet fra klemrække | +10 ~ +30 VDC |
| Mekanisk | |
| Mål (mm) | 72 x 123 x 35 (W x L x H) |
| Installation | DIN-skinnemontering |
| Miljø | |
| Driftstemperatur | -25 ~ +75 °C |
| Opbevaringstemperatur | -30 ~ +80 °C |
| Fugtighed | 10 ~ 90% RH, ikke-kondenserende |
Specifikationer som oplyst af producenten. Ret til ændringer forbeholdes.
