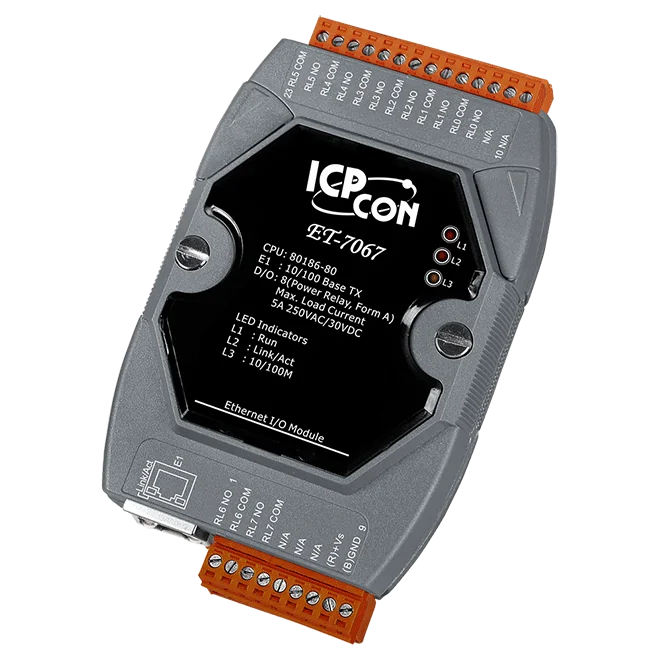

ET-7067 Ethernet I/O-modul, 8-kanals effekt-relæudgang, Modbus TCP
Ethernet I/O-modul med otte form A-effektrelæudgange, der understøtter Modbus TCP og Modbus UDP. Programmerbare start- og sikkerhedsværdier egner modulet til styring i applikationer med farlige spændinger.
- Otte form A-effektrelæudgange, 5 A @ 250 VAC/24 VDC (ohmsk belastning)
- Understøttelse af Modbus TCP og Modbus UDP over en 10/100 Base-TX RJ-45-port
- Programmerbar startværdi og sikkerhedsværdi for hvert relæ
- Optisk isolation på 3000 VDC på I/O og 1500 VDC på Ethernet
- Dobbelt watchdog (modul og kommunikation, programmerbar)
- Indbygget webserver med web-HMI og adgangskontrol via ID, adgangskode og IP-filter
1.591,88 kr. pr. stk.
| 1-9 stk. | 1.591,88 kr. | |
|---|---|---|
| 10-30 stk. | 1.547,04 kr. | −3 % |
| 31+ stk. | 1.509,67 kr. | −5 % |
Produktinformation "ET-7067 Ethernet I/O-modul, 8-kanals effekt-relæudgang, Modbus TCP"
ET-7067 CR er et DIN-skinnemonteret Ethernet I/O-modul, der giver ingeniører otte form A (SPST N.O.) effektrelæudgange, hver med en nominel belastning på 5 A ved 250 VAC eller 24 VDC for ohmske belastninger. Det er beregnet til koblingsopgaver inden for bygnings-, fabriks- og maskinautomation, hvor styringen kommunikerer med modulet via Modbus TCP eller Modbus UDP.
Hvert relæ har sin egen programmerbare startværdi og sikkerhedsværdi, så udgangene kan sættes i en defineret tilstand ved opstart og ved kommunikationsfejl. I/O-siden er optisk isoleret til 3000 VDC for beskyttelse mod transiente overspændinger, og modulet kan anvendes, hvor der forekommer farlige spændinger. Bemærk, at der ikke er kanal-til-kanal-isolation mellem relæerne.
Modulet forsynes fra en klemrække på +10 ~ +30 VDC med beskyttelse mod ompolning, og det har en indbygget webserver med web-HMI samt adgangskontrol via ID, adgangskode og IP-filter, samt dobbelte watchdogs for modulet og kommunikationen. Det er beregnet til drift ved -25 ~ +75 °C.
Anvendelser
- Bygningsautomation
- Fabriksautomation
- Maskinautomation
- Fjernvedligeholdelse
- Fjerndiagnose
- Testudstyr
| Product type: | Ethernet I/O Module |
|---|---|
| Interface: | Ethernet |
| Protocol: | Modbus TCP, Modbus UDP |
| Relay outputs: | 8 |
| Ports: | 1 |
| Isolation: | 3000 VDC (I/O) |
| Power input: | +10 ~ +30 VDC |
| Operating temperature: | -25 ~ +75 °C |
| Mounting: | DIN-rail |
Specifikationer
| Software | |
|---|---|
| Indbygget webserver | Ja |
| CPU-modul | |
| Watchdog-timer | Modul, kommunikation (programmerbar) |
| Isolation | |
| 2-vejs isolation | Ethernet: 1500 VDC I/O: 3000 VDC |
| EMS-beskyttelse | |
| EFT (IEC 61000-4-4) | ±2 kV til strømforsyningsledning |
| ESD (IEC 61000-4-2) | ±4 kV kontakt for hver terminal ±8 kV luft for tilfældigt punkt |
| Overspænding (IEC 61000-4-5) | ±0,5 kV til strømledning |
| LED-indikatorer | |
| Status | Drift, Ethernet |
| Relæudgang | |
| Kanaler | 8 |
| Type | Effektrelæ, Form A (SPST N.O.) |
| Kontaktbelastning | 5 A @ 250 VAC/24 VDC (resistiv belastning) |
| Driftstid | 10 ms (maks.) |
| Frigivelsestid | 5 ms (maks.) |
| Elektrisk holdbarhed | 10^5 ops. |
| Mekanisk levetid | 2 × 10^7 operationer. |
| Værdi ved tænding | Programmerbar |
| Sikker værdi | Programmerbar |
| Ethernet | |
| Porte | 1 x RJ-45, 10/100 Base-TX |
| Adgangskontrol | ID, adgangskode og IP-filter |
| Protokol | Modbus TCP, Modbus UDP |
| Strøm | |
| Beskyttelse mod omvendt polaritet | Ja |
| Forbrug | 3,4 W (maks.) |
| Forsynet fra klemrække | +10 ~ +30 VDC |
| Mekanisk | |
| Mål (mm) | 72 x 123 x 35 (W x L x H) |
| Installation | DIN-skinnemontering |
| Miljø | |
| Driftstemperatur | -25 ~ +75 °C |
| Opbevaringstemperatur | -30 ~ +80 °C |
| Fugtighed | 10 ~ 90% RH, ikke-kondenserende |
Specifikationer som oplyst af producenten. Ret til ændringer forbeholdes.
