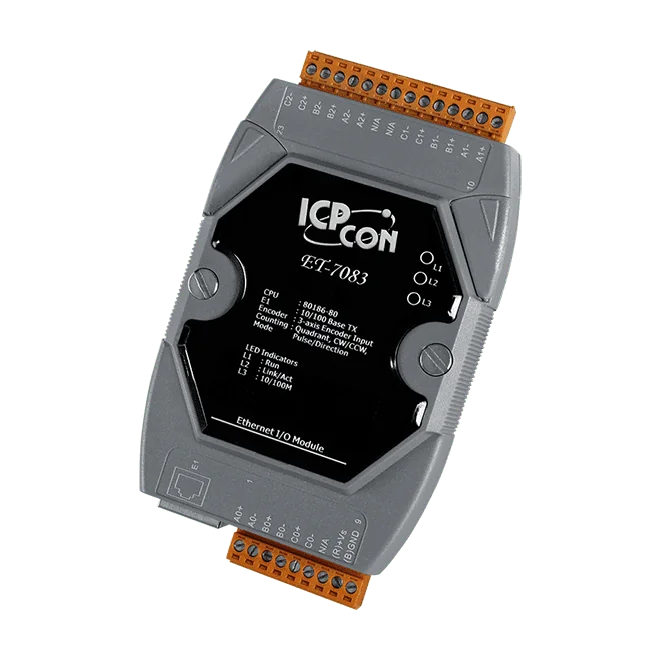

ET-7083 Ethernet I/O-modul, 3-kanals 32-bit encoder/tæller-indgang
Tre-akset Ethernet encoder/tællermodul med 32-bit indgange, op til 4 MHz tælling, FRAM-tællerbevarelse og Modbus TCP/UDP-understøttelse til DIN-skinnemontage.
- Tre uafhængigt konfigurerbare akser til kvadrant-, CW/CCW- eller puls/retning-tælling
- 32-bit encoder/tæller-indgange med maksimale hastigheder på 1 MHz (kvadrant) og 4 MHz (CW/CCW, puls/retning)
- Bevarelse af tællerværdi efter strømafbrydelse
- Understøttelse af Modbus TCP og Modbus UDP over én 10/100 Base-TX RJ-45-port
- Indbygget webserver med web-HMI
- Dobbelt watchdog: modul og kommunikation, programmerbar
1.987,98 kr. pr. stk.
| 1-9 stk. | 1.987,98 kr. | |
|---|---|---|
| 10-30 stk. | 1.928,19 kr. | −3 % |
| 31+ stk. | 1.890,82 kr. | −5 % |
Produktinformation "ET-7083 Ethernet I/O-modul, 3-kanals 32-bit encoder/tæller-indgang"
ET-7083 CR er et tre-akset encoder- og tællermodul til Ethernet-netværk. Hver akse kan indstilles individuelt til kvadrant-, CW/CCW- eller puls/retning-tælling, så ét modul kan betjene flere motion- eller positionsfeedback-indgange uden ekstra tællerhardware. Kvadrant-tælling går op til 1 MHz, mens CW/CCW- og puls/retning-tilstandene når 4 MHz.
Tællerværdier kan bevares ved strømsvigt takket være FRAM-baseret lagring, som kan aktiveres eller deaktiveres efter behov. Modulet understøtter Modbus TCP og Modbus UDP og har en indbygget webserver med web-HMI til konfiguration og overvågning, samt adgangskontrol via ID, adgangskode og IP-filter.
Strømforsyningen sker fra en klemrække på +10 ~ +30 VDC med beskyttelse mod ombytning af polaritet. Modulet måler 72 x 123 x 35 mm, monteres på DIN-skinne og arbejder ved -25 ~ +75 °C. Det er CE-, UKCA-, FCC-, RoHS- og WEEE-mærket.
Anvendelser
- Bygningsautomation
- Fabriksautomation
- Maskinautomation
- Fjernvedligeholdelse
- Fjerndiagnose
- Testudstyr
| Product type: | Ethernet I/O Module |
|---|---|
| Interface: | 10/100 Base-TX, RJ-45 |
| Protocol: | Modbus TCP, Modbus UDP |
| Ports: | 1 |
| Isolation: | Ethernet 1500 VDC, I/O 2500 VDC |
| Power input: | +10 ~ +30 VDC |
| Operating temperature: | -25 ~ +75 °C |
| Mounting: | DIN-rail |
Specifikationer
| Software | |
|---|---|
| Indbygget webserver | Ja |
| CPU-modul | |
| Watchdog-timer | Modul, kommunikation (programmerbar) |
| Isolation | |
| 2-vejs isolation | Ethernet: 1500 VDC I/O: 2500 VDC |
| EMS-beskyttelse | |
| EFT (IEC 61000-4-4) | ±4 kV til strømforsyningsledning |
| ESD (IEC 61000-4-2) | ±4 kV kontakt for hver terminal ±8 kV luft for tilfældigt punkt |
| LED-indikatorer | |
| Status | Drift, Ethernet |
| Tæller/frekvens/encoder-indgang | |
| Kanaler | 3-akse |
| Tællermode | Kvadrant CW/CCW Puls/retning |
| Bit | 32-bit |
| ON-spændingsniveau | 5 V: +3,5 ~ +5 VDC 12 V med 1 kΩ ekstern modstand: +5 ~ +12 VDC 24 V med 2 kΩ ekstern modstand: +7 ~ +24 VDC |
| OFF-spændingsniveau | +2 VDC (maks.) |
| Individuel kanalkonfiguration | Ja |
| Maks. hastighed | Kvadrattilstand: 1 MHz CW/CCW-tilstand: 4 MHz Puls/retnings-tilstand: 4 MHz |
| Bevarelse af tællerværdi | Ja |
| Ethernet | |
| Porte | 1 x RJ-45, 10/100 Base-TX |
| Adgangskontrol | ID, adgangskode og IP-filter |
| Protokol | Modbus TCP, Modbus UDP |
| Strøm | |
| Beskyttelse mod omvendt polaritet | Ja |
| Forbrug | Maks. 2,7 W |
| Forsynet fra klemrække | +10 ~ +30 VDC |
| Mekanisk | |
| Mål (mm) | 72 x 123 x 35 (W x L x H) |
| Installation | DIN-skinnemontering |
| Miljø | |
| Driftstemperatur | -25 ~ +75 °C |
| Opbevaringstemperatur | -30 ~ +80 °C |
| Fugtighed | 10 ~ 90% RH, ikke-kondenserende |
Specifikationer som oplyst af producenten. Ret til ændringer forbeholdes.
