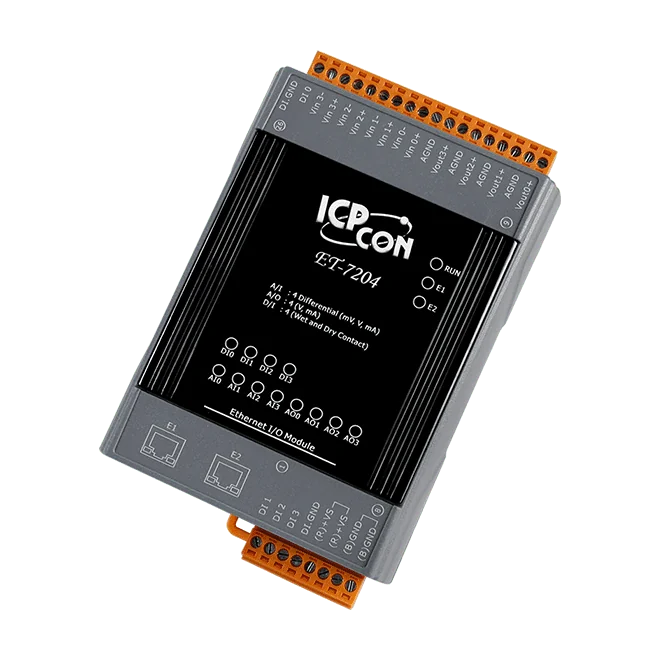

ET-7204 Ethernet I/O-modul, 4-kan. AI/AO/DI med 2-port switch
Ethernet I/O-modul med 4 analoge indgange, 4 analoge udgange og 4 digitale indgange samt en 2-port switch til daisy chain og understøttelse af Modbus TCP/UDP.
- 4 differentielle analoge indgange, 16-bit, spænding eller strøm valgt via jumper, områder fra ±500 mV til ±20 mA
- 4 analoge udgange, 12-bit, spænding eller strøm valgt via jumper, med programmerbare værdier ved opstart og ved fejl
- 4 digitale indgange der understøtter tør eller våd kontakt, med 32-bit tællere og 100 Hz frekvens
- 2-port 10/100 Base-TX Ethernet switch med LAN-bypass til daisy chain-topologi
- Understøttelse af Modbus TCP og Modbus UDP, indbygget webserver og Web HMI
- Dobbelt watchdog (modul og kommunikation) og I/O-parforbindelse
3.168,81 kr. pr. stk.
| 1-9 stk. | 3.168,81 kr. | |
|---|---|---|
| 10-30 stk. | 3.079,12 kr. | −3 % |
| 31+ stk. | 3.011,86 kr. | −5 % |
Produktinformation "ET-7204 Ethernet I/O-modul, 4-kan. AI/AO/DI med 2-port switch"
ET-7204 CR er et multifunktionelt Ethernet I/O-modul, der kombinerer fire analoge indgange, fire analoge udgange og fire digitale indgange eller tællere i én DIN-skinneenhed. Hver analog indgang kan indstilles til et passende målområde med 240 Vrms overspændingsbeskyttelse, og hver analog indgang eller udgang kan skiftes mellem spænding og strøm via jumperposition.
En integreret 2-port 10/100 Base-TX switch med LAN-bypass gør det muligt at forbinde modulet i en daisy chain langs netværkslinjen uden separat switch. Modbus TCP og Modbus UDP understøttes, og den indbyggede webserver tilbyder en Web HMI til konfiguration og overvågning.
Ingeniører vælger typisk ET-7204 CR til bygnings- og fabriksautomation, maskinstyring og projekter med fjernvedligeholdelse eller fjerndiagnose samt testudstyr. Dobbelte watchdogs og programmerbare værdier ved opstart og ved fejl (safe values) hjælper med at holde processen i en defineret tilstand.
Anvendelser
- Bygningsautomation
- Fabriksautomation
- Maskinautomation
- Fjernvedligeholdelse
- Fjerndiagnose
- Testudstyr
| Product type: | Ethernet I/O Module |
|---|---|
| Interface: | Ethernet |
| Protocol: | Modbus TCP, Modbus UDP |
| Digital inputs: | 4 |
| Analog inputs: | 4 |
| Analog outputs: | 4 |
| Ports: | 2 |
| Isolation: | 1500 VDC (Ethernet), 2500 VDC (I/O) |
| Power input: | +12 ~ +48 VDC |
| Operating temperature: | -25 ~ +75 °C |
| Mounting: | DIN-rail |
Specifikationer
| Software | |
|---|---|
| Indbygget webserver | Ja |
| CPU-modul | |
| Watchdog-timer | Modul, kommunikation (programmerbar) |
| Isolation | |
| 2-vejs isolation | Ethernet: 1500 VDC I/O: 2500 VDC |
| EMS-beskyttelse | |
| EFT (IEC 61000-4-4) | ±2 kV til strømforsyningsledning |
| ESD (IEC 61000-4-2) | ±4 kV kontakt for hver terminal ±8 kV luft for tilfældigt punkt |
| Overspænding (IEC 61000-4-5) | ±2 kV til strømforsyningsledning |
| LED-indikatorer | |
| Status | Drift, Ethernet, I/O |
| Analogindgang | |
| Kanaler | 4 (Differential) |
| Type | Spænding Strøm |
| Område | ±500 mV, ±1 V, ±5 V, ±10 V 0 ~ 20 mA, ±20 mA, 4 ~ 20 mA (Jumper-valgbar) |
| Opløsning | 16-bit |
| Nøjagtighed | Normal tilstand: ±0,1 % Hurtig tilstand: ±0,5 % eller bedre |
| Samplingshastighed | Normal tilstand: 10 Hz (samlede kanaler) Hurtig tilstand: 50 Hz (samlede kanaler) |
| Indgangsimpedans | Spænding: 2 MΩ Strøm: 125 Ω |
| Beskyttelse mod fællesspænding | ±200 VDC |
| Overspændingsbeskyttelse | 240 Vrms |
| Overstrømsbeskyttelse | 50 mA ved 110 VDC (maks.) |
| Individuel kanalkonfiguration | Ja |
| Detektion af åben ledning | Kun til 4 ~ 20 mA |
| Isolation | ±400 VDC, virtuel kanal til kanalisolation |
| Analogudgang | |
| Kanaler | 4 |
| Type | Spænding Strøm |
| Område | +0 ~ +5 VDC, ±5 VDC, +0 ~ +10 VDC, ±10 VDC 0 ~ 20 mA, 4 ~ 20 mA (jumpervalg) |
| Opløsning | 12-bit |
| Nøjagtighed | ±0,1 % af FSR |
| Detektion af åben ledning | Kun til 4 ~ 20 mA |
| Spændingsudgangskapacitet | 10 V @ 20 mA |
| Strømbelastningsmodstand | 400 Ω |
| Individuel kanalkonfiguration | Ja |
| Værdi ved tænding | Programmerbar |
| Sikker værdi | Programmerbar |
| Digital indgang/tæller | |
| Kanaler | 4 |
| Type | Tør kontakt Våd kontakt |
| ON-spændingsniveau | Tør: Åben Våd: +1 VDC (maks.) |
| OFF-spændingsniveau | Tør: Lukket til GND Våd: +3,5 ~ +30 VDC |
| Maks. antal tællinger | 4.294.967.295 (32-bit) |
| Frekvens | 100 Hz |
| Min. pulsbredde | 5 ms |
| Effektiv afstand | 500 m (maks.) |
| Overspændingsbeskyttelse | +30 VDC |
| Ethernet | |
| Porte | 2 x RJ-45, 10/100 Base-TX, switchporte |
| LAN-bypass | Ja |
| Adgangskontrol | ID, adgangskode og IP-filter |
| Protokol | Modbus TCP, Modbus UDP |
| Strøm | |
| Beskyttelse mod omvendt polaritet | Ja |
| Forbrug | 4,9 W (maks.) |
| Forsynet fra klemrække | +12 ~ +48 VDC |
| Mekanisk | |
| Mål (mm) | 76 x 120 x 42 (W x L x H) |
| Installation | DIN-skinnemontering |
| Miljø | |
| Driftstemperatur | -25 ~ +75 °C |
| Opbevaringstemperatur | -30 ~ +80 °C |
| Fugtighed | 10 ~ 90% RH, ikke-kondenserende |
Specifikationer som oplyst af producenten. Ret til ændringer forbeholdes.
