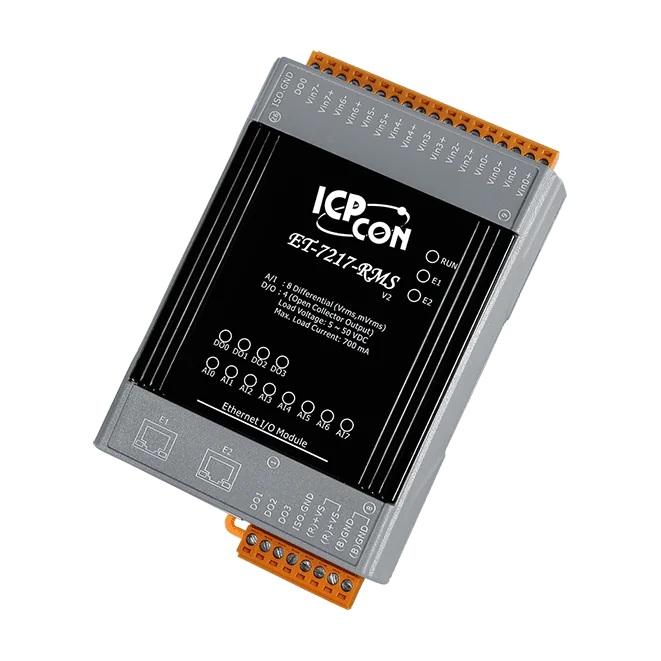

ET-7217RMS Ethernet I/O-modul, 8-kanals True RMS AI, 4-kanals DO, 2-port switch
Ethernet I/O-modul med 8 differentielle True RMS analoge indgange, 4 isolerede open-collector-udgange og en 2-port switch til daisy-chain-kabling.
- True RMS-konvertering på 8 differentielle analoge indgangskanaler, konfigurerbar pr. kanal
- Indgangsområde fra +150 mVrms til +10 Vrms med 16-bit opløsning
- 4 isolerede open-collector digitale udgange, sink-type, programmerbare power-on- og sikkerhedsværdier
- 2-port 10/100 Base-TX Ethernet-switch med LAN-bypass til daisy-chain-topologier
- Understøttelse af Modbus TCP og Modbus UDP
- Indbygget webserver, web-HMI og adgangskontrol via ID, adgangskode og IP-filter
2.458,81 kr. pr. stk.
| 1-9 stk. | 2.458,81 kr. | |
|---|---|---|
| 10-30 stk. | 2.384,08 kr. | −3 % |
| 31+ stk. | 2.331,76 kr. | −5 % |
Produktinformation "ET-7217RMS Ethernet I/O-modul, 8-kanals True RMS AI, 4-kanals DO, 2-port switch"
Den ET-7217RMS konverterer AC-indgangssignaler til deres True RMS DC-ækvivalenter, så ingeniører kan aflæse RMS-værdien af komplekse bølgeformer over Ethernet. Hver af de 8 differentielle analoge kanaler kan konfigureres individuelt med et indgangsområde fra +150 mVrms til +10 Vrms.
Fire isolerede open-collector digitale udgange er indbygget, med programmerbare power-on- og sikkerhedsværdier. Den 2-port 10/100 Base-TX-switch med LAN-bypass understøtter daisy-chain-topologier, og modulet kommunikerer via Modbus TCP og Modbus UDP.
Modulet har en indbygget webserver med web-HMI, adgangskontrol via ID, adgangskode og IP-filter samt dobbelt watchdog-beskyttelse. Det er DIN-skinnemonteret og specificeret til en driftstemperatur på -25 ~ +75 °C.
Anvendelser
- Overvågning af AC-signalniveauer som True RMS DC-værdier
- Daisy-chainede Ethernet I/O-netværk med Modbus TCP- eller Modbus UDP-værtssystemer
- Fjernmåling og -skift i DIN-skinne styreskabe
| Product type: | Ethernet I/O Module |
|---|---|
| Interface: | Ethernet |
| Protocol: | Modbus TCP, Modbus UDP |
| Digital outputs: | 4 |
| Analog inputs: | 8 |
| Ports: | 2 |
| Isolation: | 2500 VDC (I/O) |
| Power input: | +12 ~ +48 VDC |
| Operating temperature: | -25 ~ +75 °C |
| Mounting: | DIN-rail |
Specifikationer
| Software | |
|---|---|
| Indbygget webserver | Ja |
| CPU-modul | |
| Watchdog-timer | Modul, kommunikation (programmerbar) |
| Isolation | |
| 2-vejs isolation | Ethernet: 1500 VDC I/O: 2500 VDC |
| EMS-beskyttelse | |
| EFT (IEC 61000-4-4) | ±2 kV til strømforsyningsledning |
| ESD (IEC 61000-4-2) | ±4 kV kontakt for hver terminal ±8 kV luft for tilfældigt punkt |
| Overspænding (IEC 61000-4-5) | ±2 kV til strømforsyningsledning |
| LED-indikatorer | |
| Status | Drift, Ethernet, I/O |
| Analogindgang | |
| Kanaler | 8 (differentiel) |
| Type | Sand RMS |
| Opløsning | 16-bit |
| Nøjagtighed | Sinusformet: 50/60 Hz: ±0,15 % af FSR 45 Hz ~ 10 kHz: ±0,5 % af FSR Ikke-sinusformet: Crest-faktor = 1 ~ 2: ±0,2 % af FSR Crest-faktor = 2 ~ 3: ±0,35 % af FSR DC: 0 ~ 10 Vrms / 0 ~ 5 Vrms / 0 ~ 1 Vrms: ±0,3 % af FSR 0 ~ 500 mVrms / 0 ~ 150 mVrms: ±0,7 % af FSR |
| Samplingshastighed | 10 Hz (samlet antal kanaler) |
| Indgangsimpedans | >2 MΩ |
| Overspændingsbeskyttelse | ±35 Vrms/±28 VDC |
| Individuel kanalkonfiguration | Ja |
| Digital udgang | |
| Kanaler | 4 |
| Type | Isoleret open collector |
| Sink/Source (NPN/PNP) | Sink |
| Lastspænding | +5 ~ +50 VDC |
| Laststrøm | 700 mA/kanal |
| Overspændingsbeskyttelse | +60 VDC |
| Overbelastningsbeskyttelse | 1.4 A |
| Kortslutningsbeskyttelse | Ja |
| Værdi ved tænding | Programmerbar |
| Sikker værdi | Programmerbar |
| Ethernet | |
| Porte | 2 x RJ-45, 10/100 Base-TX, switchporte |
| LAN-bypass | Ja |
| Adgangskontrol | ID, adgangskode og IP-filter |
| Protokol | Modbus TCP, Modbus UDP |
| Strøm | |
| Beskyttelse mod omvendt polaritet | Ja |
| Forbrug | 4,2 W (maks.) |
| Forsynet fra klemrække | +12 ~ +48 VDC |
| Mekanisk | |
| Mål (mm) | 76 x 120 x 42 (W x L x H) |
| Installation | DIN-skinnemontering |
| Miljø | |
| Driftstemperatur | -25 ~ +75 °C |
| Opbevaringstemperatur | -30 ~ +80 °C |
| Fugtighed | 10 ~ 90% RH, ikke-kondenserende |
Specifikationer som oplyst af producenten. Ret til ændringer forbeholdes.
