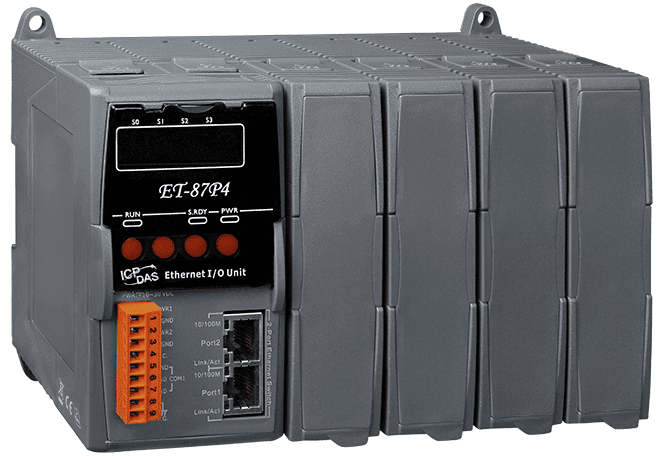

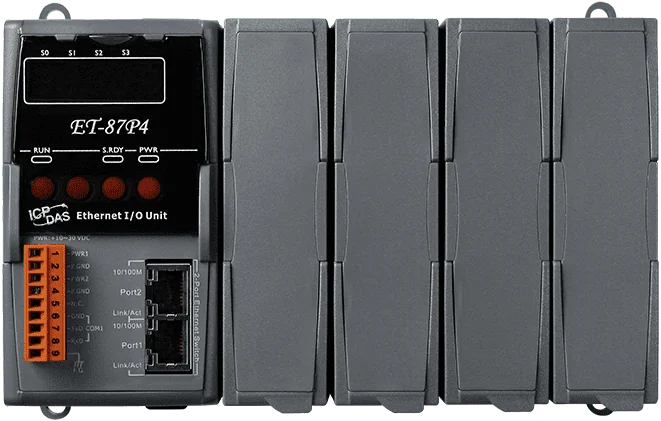

ET-87P4 4-slot intelligent Ethernet I/O-udvidelsesenhed, DCON-protokol
Ethernet-udvidelsesenhed med fire slots til I/O-moduler i I-87K-serien, der bruger DCON over to daisy-chain-kompatible 10/100 Base-TX-porte til fjernovervågning og -styring.
- Fire slots til I/O-moduler i I-87K-serien, med understøttelse af over 30 modultyper
- To 10/100 Base-TX RJ-45-porte til daisy-chain-topologi og forenklet kabling
- Hot swap er tilladt, med automatisk konfiguration for at lette udskiftning af moduler
- LED-indikatorer til fejldetektering og trykknapper til konfiguration af IP-adresse
- DCON (ASCII-format)-protokol over Ethernet samt Modbus RTU/ASCII-slav på COM-porten
- Isoleret strømindgang på +10 ~ 30 VDC med redundante strømindgange, 6,0 W forbrug
3.453,03 kr. pr. stk.
| 1-9 stk. | 3.453,03 kr. | |
|---|---|---|
| 10-30 stk. | 3.348,40 kr. | −3 % |
| 31+ stk. | 3.281,13 kr. | −5 % |
Produktinformation "ET-87P4 4-slot intelligent Ethernet I/O-udvidelsesenhed, DCON-protokol"

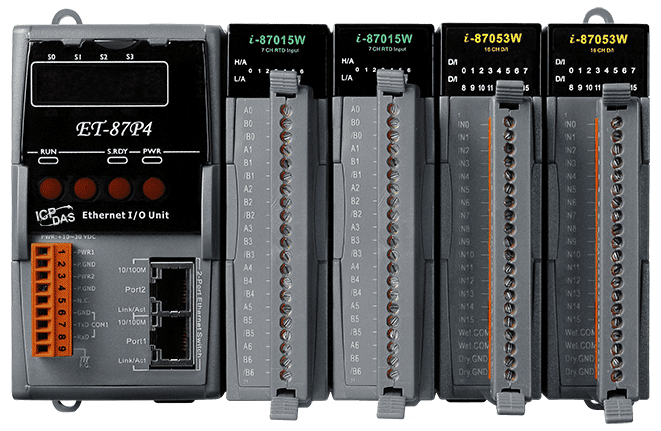

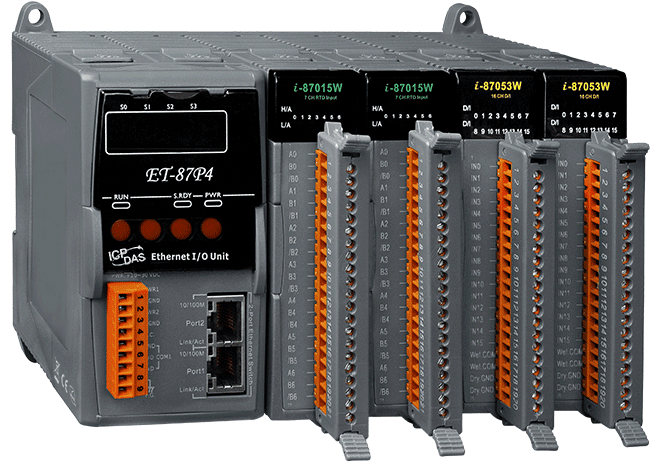

ET-87P4 udvider I-87K-seriens I/O-moduler over Ethernet og giver ingeniører fjern-I/O til analoge, digitale, tæller- og frekvenssignaler uden at skulle føre individuelle feltkabler tilbage til en controller. Fire slots accepterer I-87K-moduler, og to RJ-45-switchporte gør det muligt at kæde enhederne i serie med hinanden eller med andre Ethernet-enheder, hvilket reducerer kabling og installationsplads.

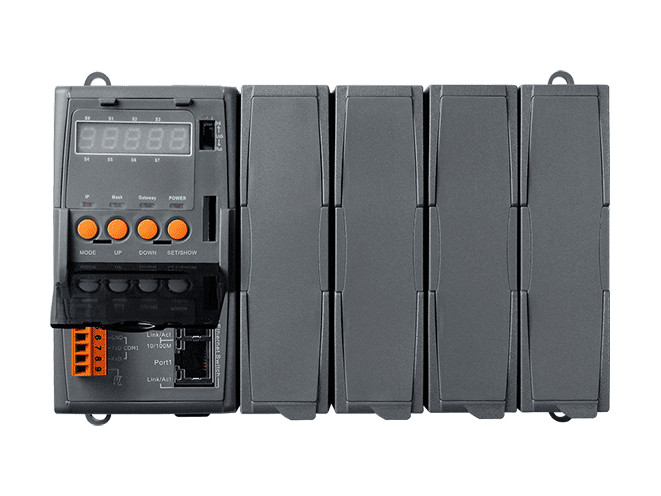

Enheden er designet til barske og elektrisk støjende miljøer og har en isoleret strømindgang på +10 ~ 30 VDC med redundante strømindgange samt et driftsområde på -25 ~ +75 °C. Vedligeholdelsen forenkles af hot swap, automatisk konfiguration, LED-fejlindikation, trykknapper til indstilling af IP-adressen og et 4-cifret 7-segmentdisplay. Dobbelt watchdog, programmerbare tænd-værdier og sikre værdier understøtter kontinuerlig og sikker drift.
Softwareintegration understøttes via flere SDK'er og demoer, herunder DLL, LabVIEW-driver, InduSoft-driver, Linux-driver og OPC-server. Enheden har desuden en RS-232-konsolport og Modbus RTU/ASCII-slavprotokol på sin COM-port.
Anvendelser
- Fjernovervågning og -styring i industrien
- Distribueret I/O-udvidelse over Ethernet
- Barske eller elektrisk støjende industrielle miljøer
| Product type: | I/O Expansion Unit |
|---|---|
| Interface: | Ethernet |
| Protocol: | DCON |
| Ports: | 2 |
| Isolation: | 1 kV |
| Power input: | +10 ~ 30 VDC |
| Operating temperature: | -25 ~ +75 °C |
| Mounting: | DIN-rail, Wall |
Specifikationer
| Display | |
|---|---|
| Type | 5 x Digit 7 Segment LED Display |
| LED-indikatorer | |
| Status | 1 x Forsyning, 1 x System, 1 x Auto-konfiguration, 4 x Slot |
| I/O-udvidelse | |
| I/O-type | I-87K-serien |
| Slots | 4 |
| HMI | |
| Trykknap | 4 |
| Ethernet | |
| Porte | 2 x RJ-45, 10/100 Base-TX |
| Protokol | DCON (ASCII-format) |
| COM-porte | |
| Porte | 1 x RS-232 (Konsol) |
| Protokol | Modbus RTU/ASCII Slave |
| Strøm | |
| Indgangsområde | +10 ~ 30 VDC (1 kV isoleret) |
| Redundante strømindgange | Ja |
| Forbrug | 6.0 W |
| Mekanisk | |
| Mål (mm) | 188 x 132 x 111 (W x L x H) |
| Installation | DIN-skinne, vægmontering |
| Miljø | |
| Driftstemperatur | -25 ~ +75 °C |
| Opbevaringstemperatur | -30 ~ +80 °C |
| Fugtighed | 10 ~ 90 % RH, ikke-kondenserende |
Specifikationer som oplyst af producenten. Ret til ændringer forbeholdes.
