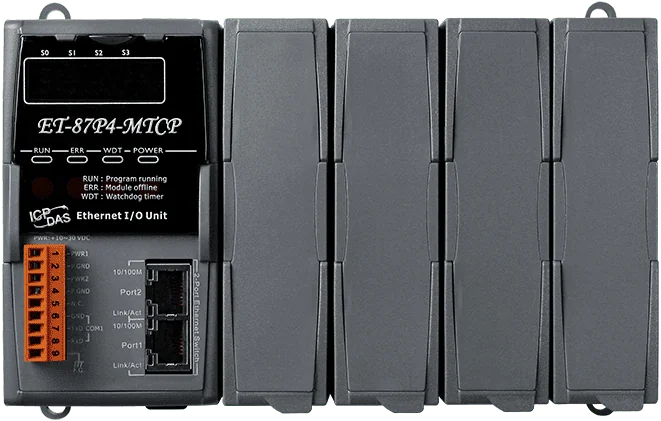

ET-87P4-MTCP Intelligent Ethernet I/O-udvidelsesenhed, 4 slots, Modbus TCP
4-slot Modbus TCP-udvidelsesenhed til I/O-moduler i I-87K-serien over Ethernet, med to daisy chain-switchporte og 10 ~ 30 VDC isoleret strømindgang.
- Modbus TCP-slave med funktion som Modbus TCP til RTU-gateway
- Fire I-87K-slots med I/O hot swap
- To 10/100 Base-TX RJ-45-porte til daisy chain-topologi
- RS-232-konsolport med understøttelse af Modbus RTU/ASCII-slave
- Automatisk konfiguration og LED-indikatorer til fejlfinding
- 10 ~ 30 VDC strømindgang, 1 kV isoleret, redundante strømindgange
3.452,80 kr. pr. stk.
| 1-9 stk. | 3.452,80 kr. | |
|---|---|---|
| 10-30 stk. | 3.348,17 kr. | −3 % |
| 31+ stk. | 3.280,91 kr. | −5 % |
Produktinformation "ET-87P4-MTCP Intelligent Ethernet I/O-udvidelsesenhed, 4 slots, Modbus TCP"
Enheden ET-87P4-MTCP CR udvider I-87K-serien af I/O-moduler over Ethernet og fungerer som Modbus TCP-slave for overordnede systemer. Fire slots kan rumme analoge, digitale og DI-tællermoduler, og I/O kan skiftes under drift uden at hele enheden tages ud af drift.
To RJ-45-switchporte gør det muligt at forbinde enhederne i serie (daisy chain) eller til andre Ethernet-enheder, hvilket reducerer kabelføring og pladsbehov i tavlen. En RS-232-konsolport understøtter drift som Modbus RTU/ASCII-slave, og enheden kan desuden fungere som Modbus TCP til RTU-gateway.
Enheden er designet til barske og elektrisk støjende miljøer og har en bred indgangsspænding på 10 ~ 30 VDC med 1 kV isolation og et driftsområde på -25 ~ +75 °C. Automatisk konfiguration, statusindikatorer og watchdog-funktioner letter idriftsættelse, fejlfinding og håndtering af sikker tilstand.
Anvendelser
- Industriel overvågning og styring
- Miljøovervågning
- Fjern-I/O-udvidelse til SCADA-, HMI- og PLC-systemer via Modbus
| Product type: | I/O Expansion Unit |
|---|---|
| Interface: | Ethernet, RS-232 |
| Protocol: | Modbus TCP |
| Ports: | 2 x RJ-45, 10/100 Base-TX; 1 x RS-232 |
| Isolation: | 1 kV |
| Power input: | +10 ~ 30 VDC |
| Operating temperature: | -25 ~ +75 °C |
| Mounting: | DIN-rail, Wall |
Specifikationer
| Display | |
|---|---|
| Type | 5 x Digit 7 Segment LED Display |
| LED-indikatorer | |
| Status | 1 x Run, 1 x Modul offline, 1 x WDT, 1 x Power |
| I/O-udvidelse | |
| I/O-type | I-87K-serien |
| Slots | 4 |
| HMI | |
| Trykknap | 4 |
| Ethernet | |
| Porte | 2 x RJ-45, 10/100 Base-TX |
| Protokol | Modbus TCP Slave, Modbus TCP til RTU Gateway |
| COM-porte | |
| Porte | 1 x RS-232 (Konsol) |
| Protokol | Modbus RTU/ASCII Slave |
| Strøm | |
| Indgangsområde | +10 ~ 30 VDC (1 kV isoleret) |
| Redundante strømindgange | Ja |
| Forbrug | 2.0 W |
| Mekanisk | |
| Mål (mm) | 188 x 132 x 111 (W x L x H) |
| Installation | DIN-skinne, vægmontering |
| Miljø | |
| Driftstemperatur | -25 ~ +75 °C |
| Opbevaringstemperatur | -30 ~ +75 °C |
| Fugtighed | 10 ~ 90 % RH, ikke-kondenserende |
Specifikationer som oplyst af producenten. Ret til ændringer forbeholdes.
