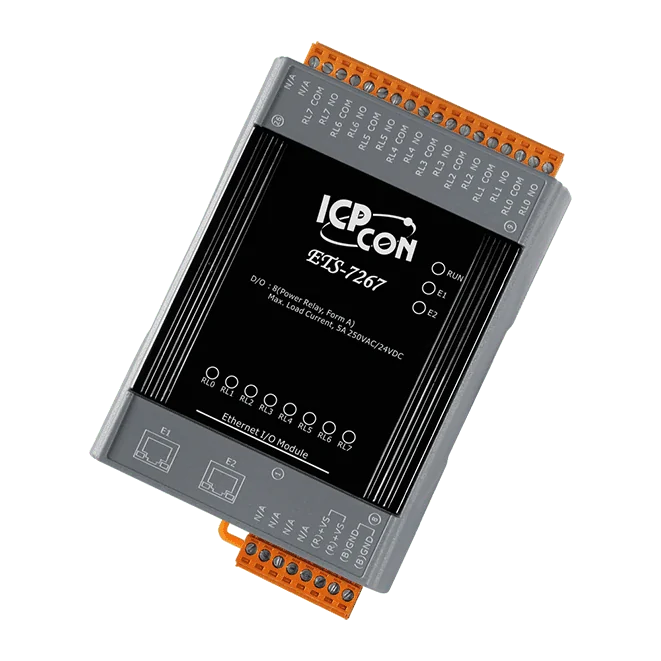

ETS-7267 Ethernet I/O-modul, 8-kanals effektrelæ med 2-port switch

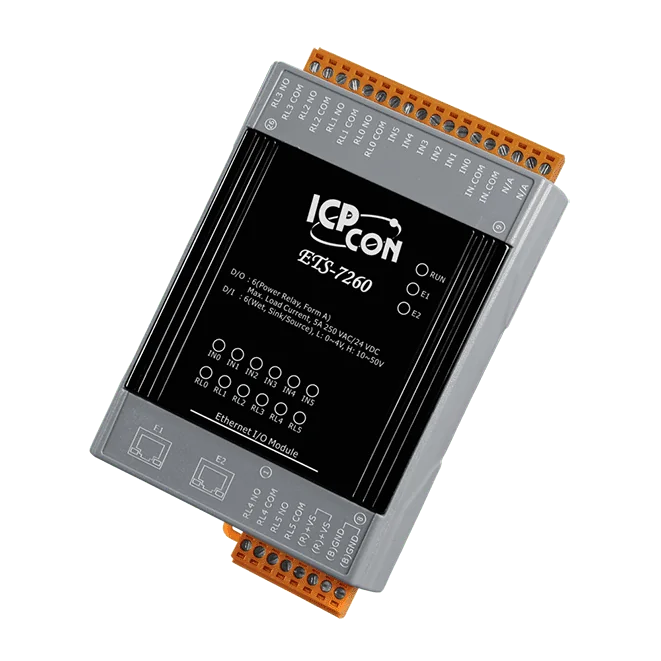

Den ETS-7260 CR kombinerer seks våde digitale indgange og seks form A-effektrelæer i ét Ethernet I/O-modul til DIN-skinne. Hver indgang kan bruges som 32-bit tæller, og relæernes tænd- og sikkerhedsværdier kan programmeres, hvilket egner den til fjernovervågning og -styring i IIoT-installationer.Forbindelsen håndteres af en 2-port 10/100 Base-TX-switch, så enhederne kan kædeforbindes i en linje. Understøttede protokoller omfatter Modbus TCP, Modbus TCP/TLS, MQTT (valgfri TLS), REST API, CoAP og LwM2M. Et webinterface med IF-THEN-ELSE-logik gør det muligt for ingeniører at opbygge enkle automationsregler uden at skrive kode.Isolationen er specificeret til 3000 VDC for I/O og 1500 VDC for Ethernet, men der er ingen kanal-til-kanal-isolation. Ved skift af induktive belastninger skal der monteres en flyback-diode til DC-belastninger eller en metaloxidvaristor til AC-belastninger for at beskytte relækontakterne.AnvendelserBygningsautomationFabriksautomationMaskinautomationFjernvedligeholdelseFjerndiagnoseTestudstyr

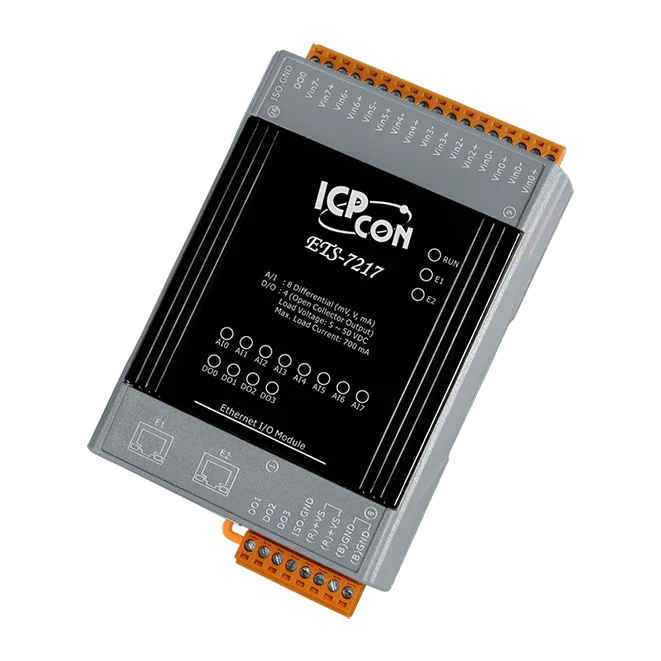

ETS-7217 bringer otte differentielle analoge indgange og fire digitale udgange ind i et Ethernet-netværk, med en indbygget 2-port switch, så enhederne kan kædes sammen langs en maskinlinje eller på tværs af en bygning. Hver analog kanal kan få sit eget indgangsområde og kan indstilles til at modtage spænding eller strøm, hvilket passer til et blandet sæt digitale sensorer i IIoT-installationer.Styrelogikken kører på selve modulet. En IF-THEN-ELSE-motor konfigureres via den indbyggede webgrænseflade, så enkel automatisering kan opsættes uden at skrive kode, og matematiske funktioner er inkluderet. Protokolunderstøttelsen omfatter Modbus TCP, Modbus TCP/TLS, MQTT, Rest API, CoAP og LwM2M.Beskyttelse og galvanisk adskillelse er rettet mod barske elektriske miljøer. De analoge indgange tåler overspænding på 240 Vrms, de digitale udgange er beskyttet mod kortslutning og overbelastning, og I/O er galvanisk adskilt til 2500 VDC. Modulet kan forsynes over PoE (IEEE 802.3af, Klasse 2) eller fra en klemrække på +12 til +48 VDC, og det monteres på DIN-skinne.AnvendelserBygningsautomationFabriksautomationMaskinautomationFjernvedligeholdelseFjerndiagnoseTestudstyr

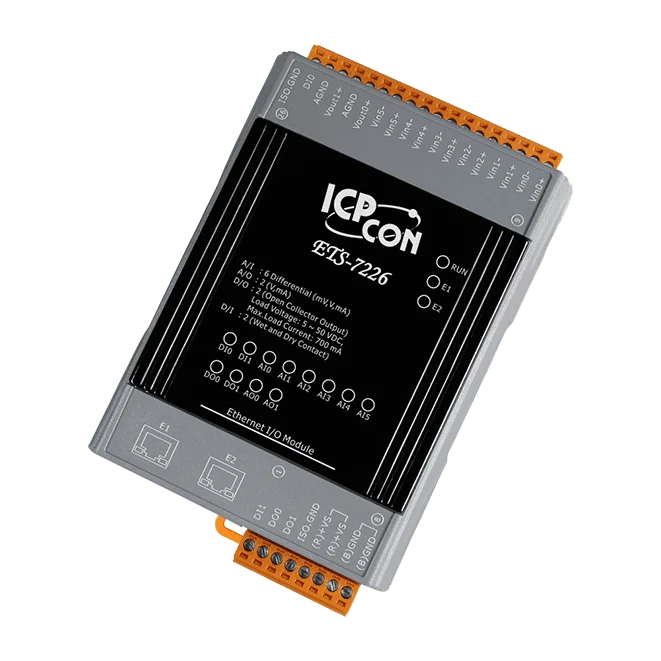

ETS-7226 samler seks analoge indgange, to analoge udgange, to digitale indgange/tællerkanaler og to digitale udgange i ét DIN-skinnemonteret modul. Det er velegnet til distribuerede overvågnings- og styreopgaver, hvor der ellers ville være brug for separat I/O-hardware til hver signaltype.Hver analog indgang kan via jumpere vælges mellem spænding og strøm, med dækning af ±500 mV til ±10 V og 0 til 20 mA, ±20 mA og 4 til 20 mA, og med 240 Vrms overspændingsbeskyttelse pr. kanal. Enkel styringslogik kan opbygges i webgrænsefladen med IF-THEN-ELSE-regler, så der ikke er behov for programmering.Den indbyggede to-port 10/100 Base-TX switch understøtter daisy-chain-topologier. Modbus TCP/TLS, MQTT, Rest API, CoAP og LwM2M understøttes til tilslutning af digitale sensorer i IIoT-applikationer, med HTTP/HTTPS-webadgang og sikkerhedsfunktioner som Modbus/TCP-sikkerhed og forbedret DoS-beskyttelse.AnvendelsesområderBygningsautomationFabriksautomationMaskinautomationFjernvedligeholdelseFjerndiagnostikTestudstyr

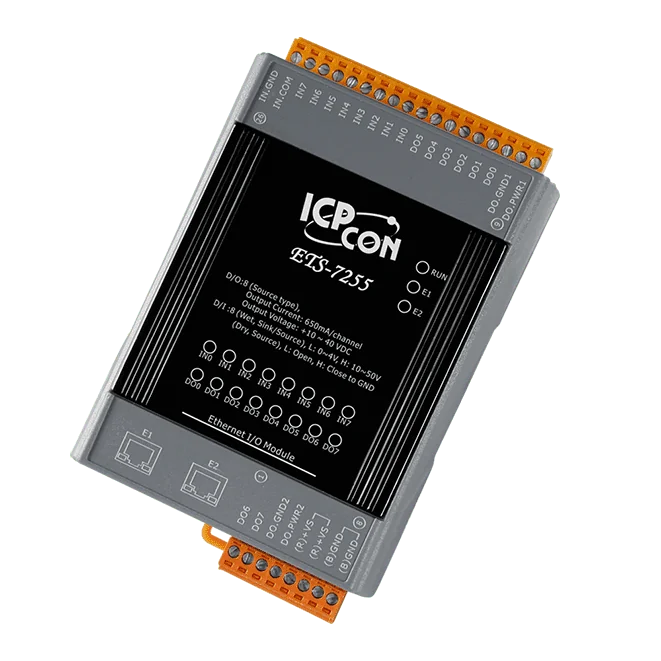

Den ETS-7255 CR er et Ethernet I/O-modul til IIoT- og automationsprojekter, der skal læse kontakter, sensorer og tællere og styre laster over netværket. Det accepterer tørre eller våde kontaktindgange og skifter op til 650 mA pr. kanal via source-type udgange, så det egner sig til direkte feltinstallation uden en separat interfaceenhed.Hver af de otte indgange kan fungere som 32-bit tæller, og udgangenes værdier ved opstart og sikker tilstand kan programmeres, hvilket hjælper med at definere en kendt tilstand, hvis kommunikationen går tabt. Den indbyggede dobbelte watchdog dækker både modul- og kommunikationsfejl. Isolationen er specificeret til 2500 VDC for I/O og 1500 VDC for Ethernet-siden, men indgangskanalerne er ikke isoleret fra hinanden.En 2-port 10/100 Base-TX switch gør det muligt at forbinde enheden i en daisy chain langs en række af enheder. Styrelogikken kan konfigureres via webgrænsefladen med IF-THEN-ELSE-regler, uden at der skal skrives kode. Modulet kan forsynes via PoE (IEEE 802.3af, Klasse 2) eller fra en +12 til +48 VDC klemrækkeforsyning og monteres på DIN-skinne.AnvendelserBygningsautomationFabriksautomationMaskinautomationFjernvedligeholdelseFjerndiagnoseTestudstyr
