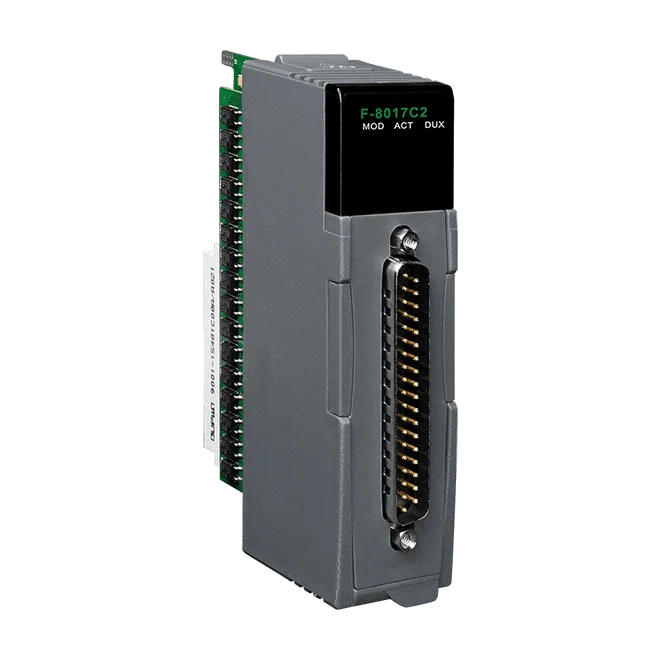

F-8017C2 Isoleret 16-kanals strøminput-redundant modul, 4 ~ 20 mA
16-kanals isoleret 4 ~ 20 mA analogt indgangsmodul med redundans, 16-bit opløsning og 1 kHz samlet sampling, til iDCS-8000-systemer.
- 16 isolerede strøminputkanaler til 4 ~ 20 mA-signaler
- 16-bit opløsning med ±0,05 % FSR nøjagtighed
- 1k samples/sek. samlet samplingrate på tværs af alle kanaler
- 25 % overrange-måling (nøjagtighed ikke garanteret)
- 3000 VDC isolation fra indgang til backplane og til rammejord
- Redundans med skiftetid under 100 us
4.230,06 kr. pr. stk.
| 1-9 stk. | 4.230,06 kr. | |
|---|---|---|
| 10-30 stk. | 4.103,01 kr. | −3 % |
| 31+ stk. | 4.013,32 kr. | −5 % |
Produktinformation "F-8017C2 Isoleret 16-kanals strøminput-redundant modul, 4 ~ 20 mA"
De F-8017C2 CR er et 16-kanals analogt differentielt inputmodul til strømsløjfer. Det måler 4 ~ 20 mA-signaler med 16-bit opløsning og en nøjagtighed på ±0,05 % FSR, og det kan rapportere målinger op til 25 % over måleområdet, selvom nøjagtigheden ikke garanteres i dette område.
Modulet er designet til iDCS-8000-systemet og tilbyder redundans med en hurtig skiftetid under 100 us. Hver indgang er isoleret, med 3000 VDC mellem kanalerne og backplane-bussen, så en højspændings- eller overstrømsfejl på én kanal bør ikke påvirke andre komponenter i systemet.
Ingeniører, der vælger denne variant, får 16 kanaler, der deler en samlet samplingrate på 1 kHz, overstrømsbeskyttelse og et driftsområde på -25 °C ~ +75 °C. Den er velegnet til overvågnings- og styringsopgaver inden for bygnings-, fabriks- og maskinautomation samt fjernvedligeholdelse, fjerndiagnose og testudstyr.
Anvendelser
- Bygningsautomation
- Fabriksautomation
- Maskinautomation
- Fjernvedligeholdelse
- Fjerndiagnose
- Testudstyr
| Product type: | Analog Input Module |
|---|---|
| Isolation: | 3000 VDC |
| Operating temperature: | -25 ~ +75 °C |
Specifikationer
| EMS-beskyttelse | |
|---|---|
| EFT (IEC 61000-4-4) | Ja |
| ESD (IEC 61000-4-2) | Ja |
| LED-indikatorer | |
| Status | 1 x RUN, 1 x ACT, 1 x DUX og kommunikation (32 som kanal 0~31 status) |
| Analogindgang | |
| Kanaler | 16 |
| Type | 4 ~ 20 mA (understøtter ±25 % overrange) |
| Område | -2500 ~ 12500 (0~24mA) |
| Opløsning | 16 bit |
| Nøjagtighed | ±0,05 % FSR |
| Samplingshastighed | 1 k samples/sek. (i alt) |
| Indgangsimpedans | 230 Ω |
| Common Mode-undertrykkelse | 86 dB |
| Normal tilstand, forkastning | 100 dB |
| Overstrømsbeskyttelse | Ja |
| Nuldrift | ±20 μV/°C |
| Isolation | 3000 VDC |
| I/O-udvidelse | |
| I/O-type | DN-AIO-M |
| Strøm | |
| Forbrug | 1.5 W |
| Mekanisk | |
| Mål (mm) | 30 x 85 x 115 |
| Miljø | |
| Driftstemperatur | -25 °C ~ +75 °C |
| Fugtighed | 5 ~ 95% RH, ikke-kondenserende |
Specifikationer som oplyst af producenten. Ret til ændringer forbeholdes.
