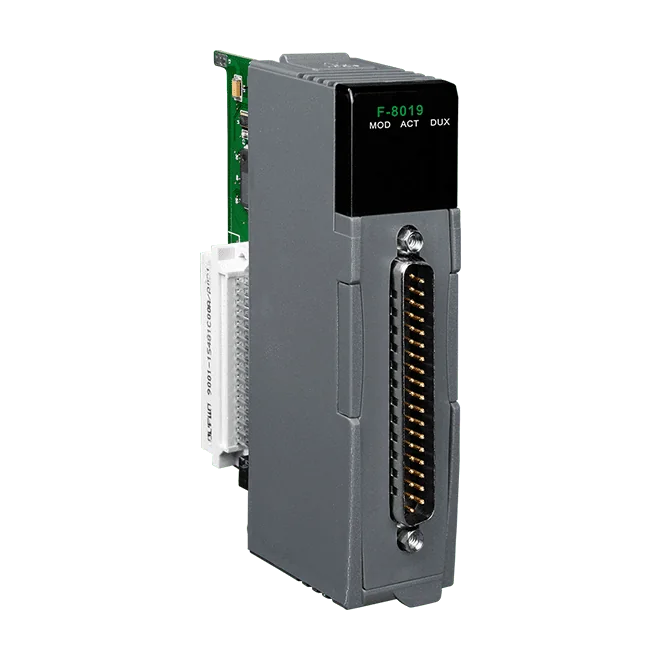

F-8019 8-kan. isoleret termoelementindgang, redundant modul
16-bit isoleret indgangsmodul med 8 kanaler til termoelementer og spænding, med redundans, detektion af åben ledning og 3000 VDC isolation til installationer i iDCS-8000-systemer.
- 8 indgangskanaler til termoelementer og spænding med 16-bit opløsning
- Programmerbart indgangsområde på hver kanal, med brugerdefineret op-/nedskalering
- Termoelementtyperne J, K, T, E, R, S, B, N og C samt millivolt- og spændingsområder
- Ekstern CJC understøttet til præcis temperaturmåling
- ±0,05 % FSR nøjagtighed med detektion af åben ledning
- 3000 VDC isolation mellem kanaler og bagplan samt mellem udgang og rammejord
3.594,80 kr. pr. stk.
| 1-9 stk. | 3.594,80 kr. | |
|---|---|---|
| 10-30 stk. | 3.482,70 kr. | −3 % |
| 31+ stk. | 3.415,44 kr. | −5 % |
Produktinformation "F-8019 8-kan. isoleret termoelementindgang, redundant modul"
Den F-8019 CR er et 16-bit analogt indgangsmodul med 8 kanaler til måling af termoelementer og spænding. Hver kanal har sit eget programmerbare indgangsområde, der dækker millivolt, spænding og termoelementtyperne J, K, T, E, R, S, B, N og C, så ét modul kan håndtere blandede sensortyper i et iDCS-8000-system.
Modulet er designet til målepålidelighed og understøtter ekstern kold-samling-kompensation (CJC) for præcise temperaturaflæsninger og har en nøjagtighed på ±0,05 % FSR. Detektion af åben ledning hjælper med at finde brudte sensorforbindelser, mens 3000 VDC isolation mellem kanalerne og bagplanen samt mellem udgangen og rammejord forhindrer fejl på feltsiden i at brede sig til resten af systemet.
Redundansfunktionen, med en skiftetid under 100 µs, egner sig til anvendelser, hvor kontinuerlig dataopsamling er vigtig. Typiske anvendelsesområder er bygningsautomation, fabriks- og maskinautomation, testudstyr samt fjernvedligeholdelse og fjerndiagnostik.
Anvendelser
- Bygningsautomation
- Fabriksautomation
- Maskinautomation
- Fjernvedligeholdelse
- Fjerndiagnostik
- Testudstyr
| Product type: | Analog Input Module |
|---|---|
| Isolation: | 3000 VDC |
| Operating temperature: | -25 ~ +75 °C |
Specifikationer
| EMS-beskyttelse | |
|---|---|
| EFT (IEC 61000-4-4) | Ja |
| ESD (IEC 61000-4-2) | Ja |
| LED-indikatorer | |
| Status | 1 x RUN, 1 x ACT, 1 x DUX og kommunikation (32 som kanal 0~31 status) |
| Analogindgang | |
| Kanaler | 8 |
| Type | Spænding, termoelement |
| Sensortype | Type J, K, T, E, R, S, B, N, C |
| Område | Spænding: ±15mV, ±50mV, ±100mV, ±150mV, ±500mV, ±1V, ±2.5V, ±5V, ±10V Termoelement: J: -210 ~ +1200 °C K: -270 ~ +1372 °C T: -270 ~ +400 °C E: -270 ~ +1000 °C R: -50 ~ +1765 °C S: -50 ~ +1765 °C B: 0 ~ +1820 °C N: -270 ~ +1300 °C C: 0 ~ +2320 °C |
| Opløsning | 16 bit |
| Nøjagtighed | ±0,05 % FSR |
| Samplingshastighed | 8 samples/sek. (i alt) |
| Indgangsimpedans | 10 MΩ |
| Common Mode-undertrykkelse | 106 dB |
| Normal tilstand, forkastning | 90 dB |
| Overspændingsbeskyttelse | Ja |
| Nuldrift | ±0.5 μV/°C |
| Spændingsdrift | ±20 ppm/°C |
| Isolation | 3000 VDC |
| Analogudgang | |
| Detektion af åben ledning | Ja |
| I/O-udvidelse | |
| I/O-type | DN-TC-M |
| Strøm | |
| Forbrug | 1.3 W |
| Mekanisk | |
| Mål (mm) | 30 x 85 x 115 |
| Miljø | |
| Driftstemperatur | -25 °C ~ +75 °C |
| Fugtighed | 5 ~ 95% RH, ikke-kondenserende |
Specifikationer som oplyst af producenten. Ret til ændringer forbeholdes.
