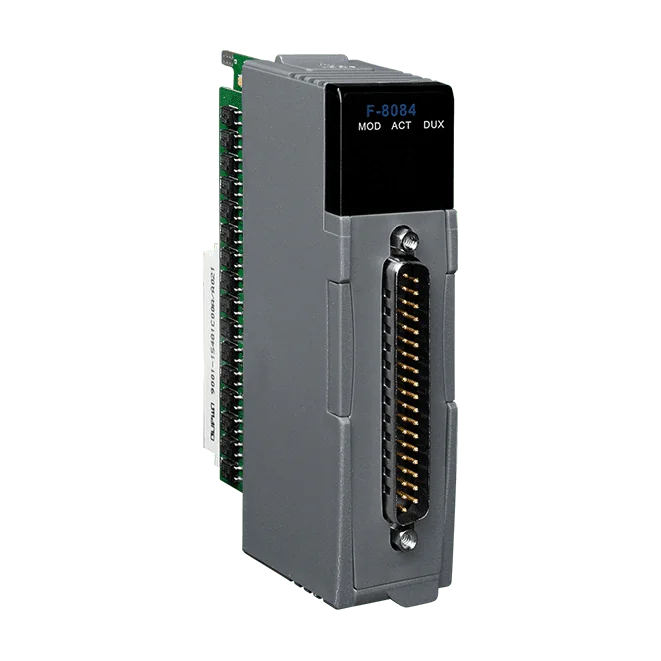

F-8084 Redundant 8-kan. isoleret højhastigheds-tællermodul, RoHS
32-bit, 8-kanals isoleret tæller/frekvensmodul til pulsindgange op til 500 kHz, med redundant drift for hurtig failover i kritiske tælleapplikationer.
- Otte isolerede op-tæller/frekvenskanaler med 32-bit tællere
- Frekvensindgangsområde på 1 Hz til 500 kHz med ±0,4% FSR frekvensnøjagtighed
- Justerbart digitalt lavpasfilter fra 1 til 32767 µs
- Valg af udløsning på faldende, stigende eller både faldende og stigende flanke
- Redundant drift med slave-overtagelse og ingen fejltælling under omskiftning
- 3000 VDC isolation fra udgang til backplane og til rammejord
2.697,97 kr. pr. stk.
| 1-9 stk. | 2.697,97 kr. | |
|---|---|---|
| 10-30 stk. | 2.615,76 kr. | −3 % |
| 31+ stk. | 2.563,44 kr. | −5 % |
Produktinformation "F-8084 Redundant 8-kan. isoleret højhastigheds-tællermodul, RoHS"
F-8084 CR er et redundant Ethernet I/O-modul med otte isolerede højhastigheds-op-tællere og frekvenskanaler, hver med en 32-bit tæller. Det accepterer indgangssignaler op til 500 kHz, hvilket gør det velegnet til ingeniører, der har brug for pålidelig impulstælling eller frekvensmåling i en redundant I/O-arkitektur.
Hver kanal har et konfigurerbart digitalt lavpasfilter fra 1 til 32767 µs og kan udløses på faldende, stigende eller både faldende og stigende flanke. Indgangsisolationen er specificeret til 3000 VDC fra udgang til backplane og fra udgang til rammejord, og modulet er forsynet med RoHS-, CE-, UKCA-, FCC- og WEEE-mærkning.
I redundant drift overtager slave-modulet straks, når en fejl registreres. Modulet rapporterer også fejl i kommunikation, EEPROM, watchdog-timer og decoderfunktioner, hvilket understøtter fjernvedligeholdelse og diagnosticering. Kildedata angiver, at der ikke tælles fejl under redundant omskiftning.
Anvendelser
- Bygningsautomation
- Fabriksautomation
- Maskinautomation
- Fjernvedligeholdelse
- Fjerndiagnosticering
- Testudstyr
| Product type: | Counter/Frequency Module |
|---|---|
| Interface: | Ethernet |
| Isolation: | 3000 VDC |
| Operating temperature: | -25 ~ +75 °C |
Specifikationer
| EMS-beskyttelse | |
|---|---|
| EFT (IEC 61000-4-4) | Ja |
| ESD (IEC 61000-4-2) | Ja |
| LED-indikatorer | |
| Status | 1 x RUN, 1 x ACT, 1 x DUX og kommunikation (32 som kanal 0~31 status) |
| Tæller/frekvens/encoder-indgang | |
| Kanaler | 8 |
| Type | Tæller/frekvens |
| ON-spændingsniveau | 4,5 VDC~ 30 VDC |
| OFF-spændingsniveau | < 1 VDC |
| Frekvensnøjagtighed | 1 Hz ~ 500 kHz |
| Lavpasfilter | Ja (1 ~ 32767 µs) |
| Indgangsimpedans | 200/500/1KΩ eller ingen (5 KΩ) |
| I/O-udvidelse | |
| I/O-type | DN-PI-M |
| Strøm | |
| Forbrug | 1.9 W |
| Mekanisk | |
| Mål (mm) | 30 x 85 x 115 |
| Miljø | |
| Driftstemperatur | -25 °C ~ +75 °C |
| Fugtighed | 5 ~ 95% RH, ikke-kondenserende |
Specifikationer som oplyst af producenten. Ret til ændringer forbeholdes.
