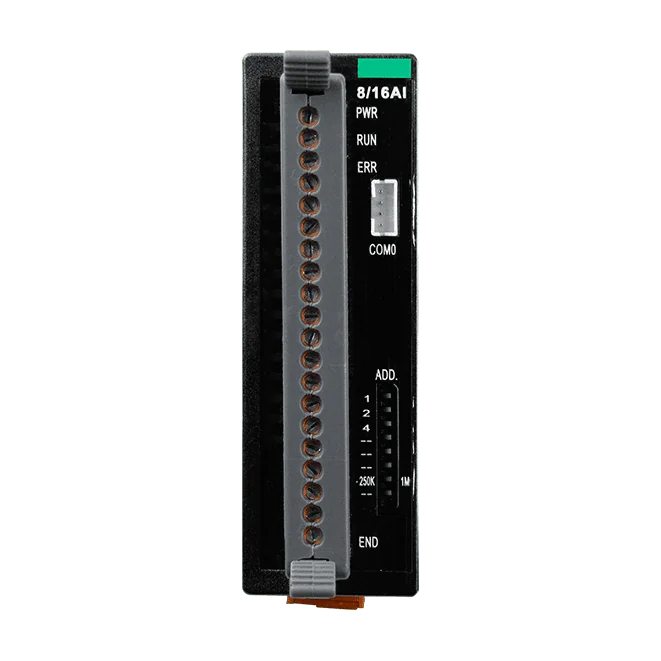

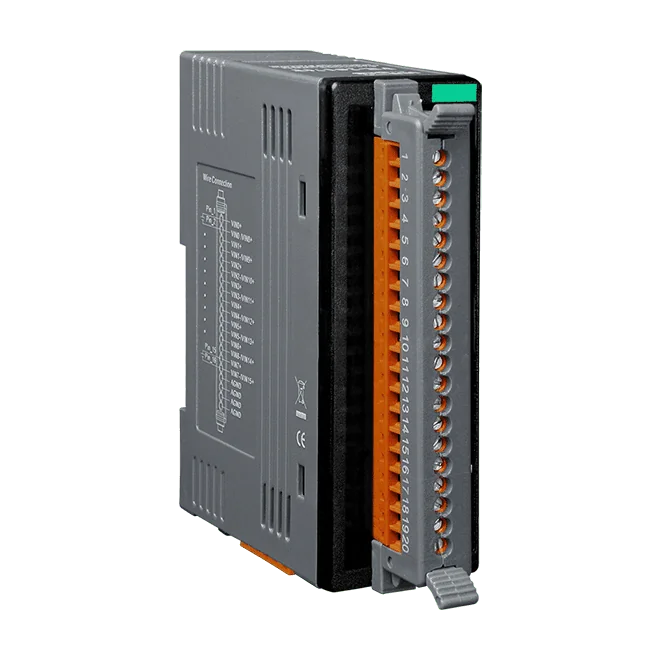

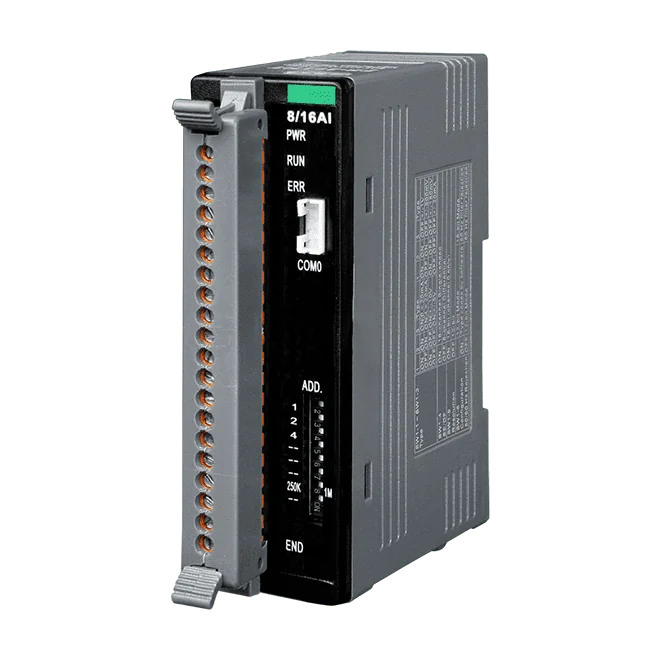

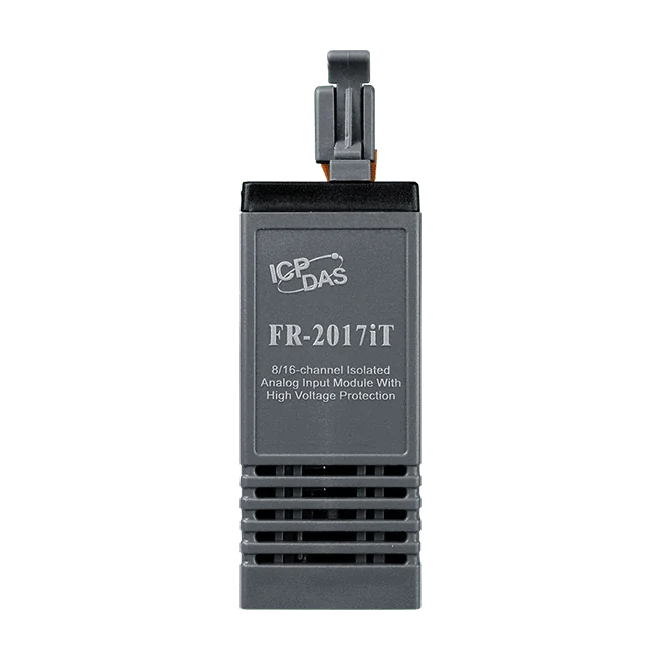

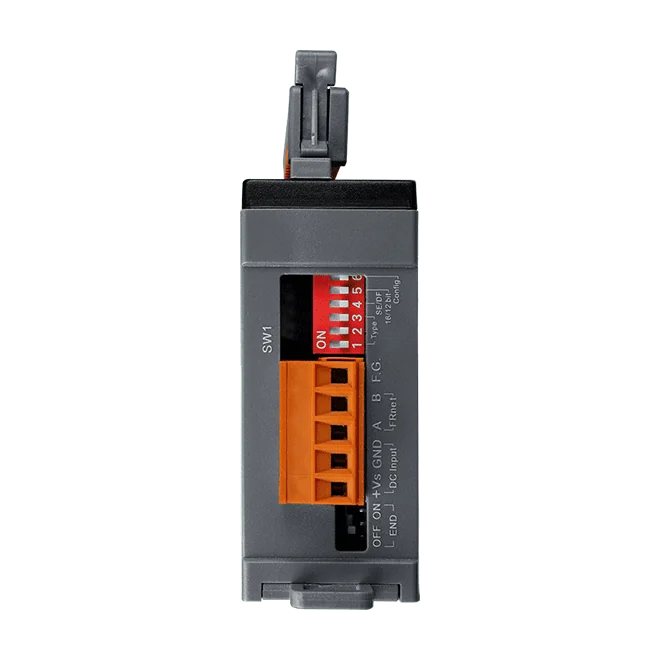

FR-2017iT FRnet analog indgangsmodul, 8/16-kanal isoleret AI

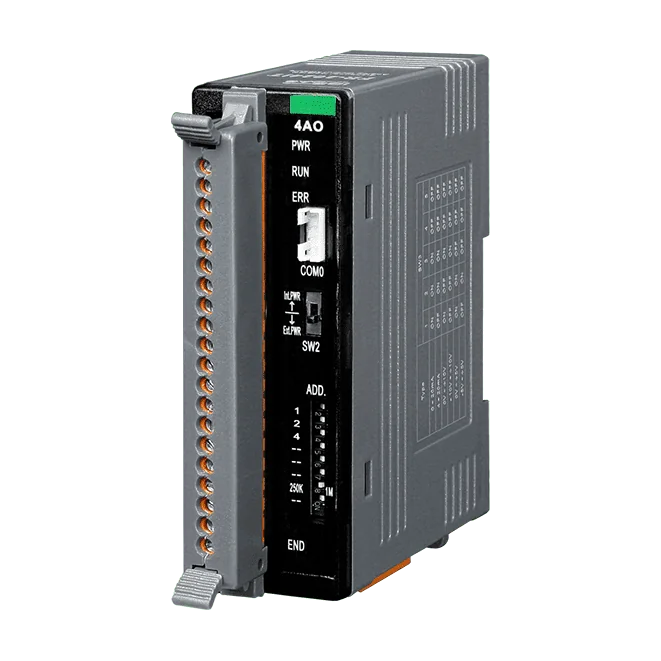

Den FR-2024iT CR er et 12-bit FRnet analog output-modul med fire kanaler. Hver kanal kan konfigureres til spændings- eller strømudgang med områderne 0 ~ 5 V, ±5 V, 0 ~ 10 V, ±10 V, 0 ~ 20 mA og 4 ~ 20 mA. Startværdier og sikre udgangsværdier kan indstilles, så udgangene kan indtage en defineret tilstand ved opstart eller ved tab af kommunikation.Modulerne kædes sammen via FRnet, så en enkelt kommunikationsledning kan udvide fjernstyring af analoge udgange fra en PC, PAC eller PLC. FRnet-grænsefladen benytter indbygget ledningsbesparende styring, understøtter broadcast-transmission (1:n) og tilbyder en fast I/O-scantid med I/O-synkronisering. Overførselshastigheden kan vælges mellem 250 kbps og 1 Mbps (standard) via DIP-kontakt, med en maksimal afstand på 400 m ved 250 kbps og 100 m ved 1 Mbps.Intern isolation på 2500 VDCNøjagtighed på ±0,1 % af FSR med 12-bit opløsningStrømindgang på +10 VDC ~ +30 VDC med et maksimalt forbrug på 2,88 WDIN-skinnemonteret plasthus, driftsområde -25 ~ +75 °CAnvendelserFjernstyring af analoge udgange fra PC-, PAC- og PLC-systemerDistribueret styring af analoge aktuatorer over FRnet-kæderUdgangsduplikering og broadcast-styring på tværs af flere FRnet-moduler

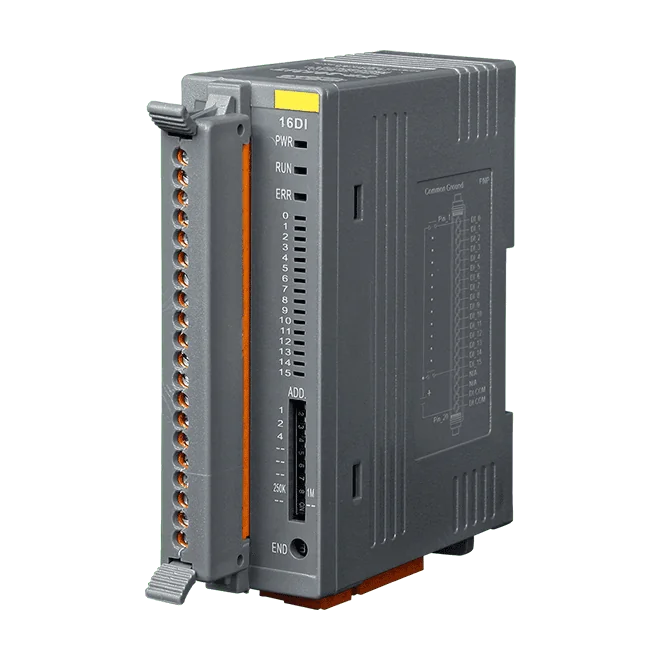

FR-2053iT er et FRnet I/O-modul, der tilføjer 16 isolerede digitale indgange til et PC-, PAC- eller PLC-styringssystem. Hver kanal accepterer Sink/Source (NPN/PNP) kontaktsignaler med ON-spænding i området +19 ~ +30 VDC og et maksimalt OFF-niveau på +11 VDC. Modulet er derfor velegnet for ingeniører, der har brug for en kompakt og ledningsbesparende løsning til at føre feltkontakter ind i et FRnet-netværk.Modulerne forbindes i en daisy chain over en to-leder FRnet-bus. Hastigheden kan vælges mellem 250 kbps og 1 Mbps via DIP-kontakt, med 1 Mbps som standard. Broadcast-transmission (1:n), nem udgangsduplikering, en enkel synkroniseringsmekanisme og fast I/O-scantid hjælper med at holde styringens timing forudsigelig på tværs af netværket.Modulet giver 3000 Vrms isolation internt i modulet og 3750 Vrms isolation på de digitale indgange samt EFT-, ESD- og overspændingsimmunitet iht. IEC 61000-4-4, -4-2 og -4-5. Det er monteret i et plasthus til DIN-skinnemontage og er specificeret til drift ved -25 ~ +75 °C.AnvendelserFjern-udvidelse af digitale indgange til PC-, PAC- og PLC-styringDistribueret indlæsning af digitale indgange over FRnet

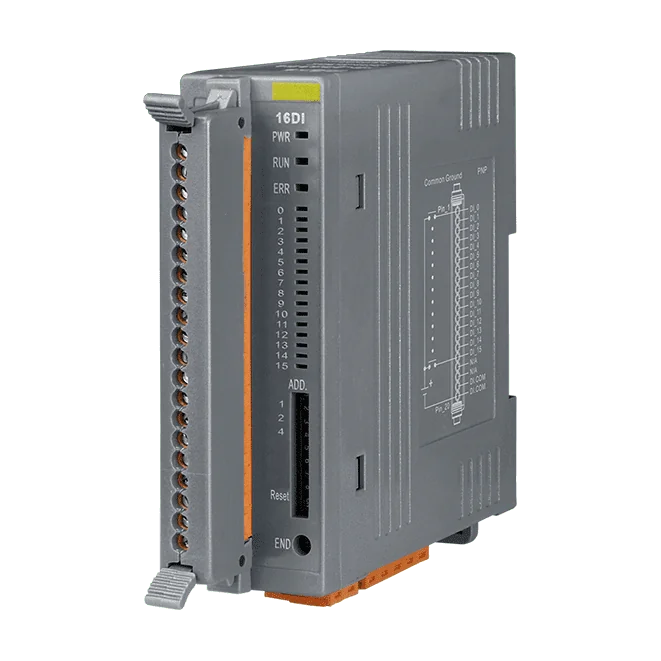

Den FR-2053iTA CR tilføjer 16 isolerede digitale indgange til et FRnet-netværk. Hver kanal accepterer signaler med spændingsfri kontakt i enten Sink- eller Source-konfiguration (NPN/PNP), med et ON-niveau på +3,5 ~ +30 VDC, så den passer til et bredt udvalg af feltsensorer og kontakter.FRnet-moduler kan kædes sammen i daisy chain, så ingeniører kan udvide antallet af eksterne indgange uden at trække et separat kabel til hvert punkt. Kabelbesparende DI-styring, broadcast-transmission (1:n) og fast I/O-scantid med synkronisering gør netværket enkelt at planlægge og forudsigeligt i drift.Forsyningen er +10 ~ +30 VDC med beskyttelse mod omvendt polaritet. Modulet i plast til DIN-skinne er specificeret til drift ved -25 ~ +75 °C og har EFT-, ESD- og overspændingsimmunitet iht. henholdsvis IEC 61000-4-4, -2 og -5. Valgbare overførselshastigheder på 250 kbps eller 1 Mbps (standard) giver et valg mellem afstand og cyklustid.AnvendelserFjernindsamling af digitale indgange til PC-, PAC- og PLC-styringDistribueret indgangsudvidelse med daisy-chainede FRnet I/O-moduler

16-kanals isoleret digital output distribueret I/O-modul.
