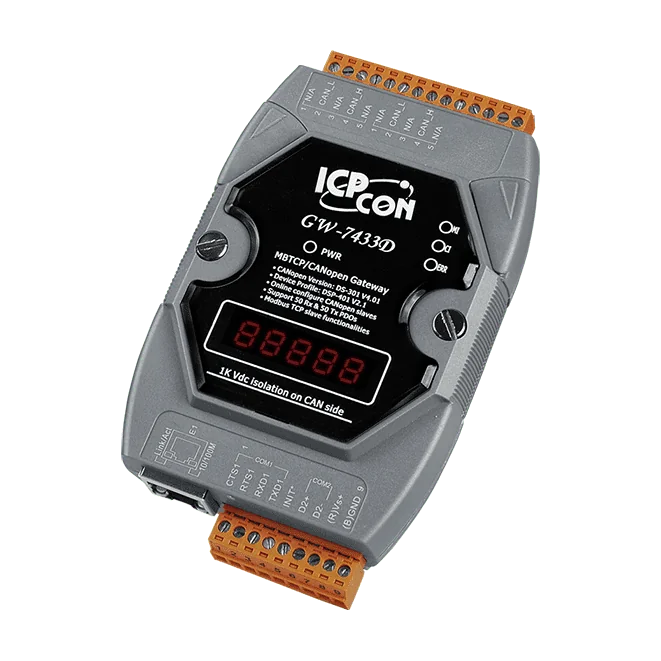

GW-7433D-G Modbus TCP/RTU til CANopen Master Gateway
Gateway, der fungerer som CANopen-master og præsenterer netværket som en Modbus TCP-server og Modbus RTU-slave, så Modbus-klienter kan læse og styre CANopen-slavedata.
- Fungerer som CANopen-master iht. CiA DS-301 v4.02 og understøtter op til 20 slave-enheder
- Modbus TCP-server på 1 x RJ-45 10/100 Base-TX-port, tilgængelig for op til 5 klienter samtidigt
- Modbus RTU-slave på RS-232/485 COM-port, ikke isoleret, 1200 ~ 115200 bps
- Lyttetilstand overvåger CANopen-slavedata uden at forstyrre netværket
- Online tilføjelse og fjernelse af CANopen-slaver med detektion af CANopen-afbrydelser
- CAN-status, slave- og gateway-kommunikationstilstande samt slave-reset tilgængelig via Modbus-kommandoer
2.585,87 kr. pr. stk.
| 1-9 stk. | 2.585,87 kr. | |
|---|---|---|
| 10-30 stk. | 2.511,13 kr. | −3 % |
| 31+ stk. | 2.458,81 kr. | −5 % |
Produktinformation "GW-7433D-G Modbus TCP/RTU til CANopen Master Gateway"
GW-7433D-G forbinder CANopen-netværk og Ethernet-baserede styresystemer. På feltsiden fungerer den som CANopen-master og kommunikerer med slave-enheder via PDO- og SDO-tjenester. På anlægssiden optræder den som en Modbus TCP-server og en Modbus RTU-slave, så en eksisterende CANopen-installation kan overvåges og styres fra enhver Modbus TCP-klient eller Modbus RTU-master.
Slave-enhederne defineres på forhånd med producentens hjælpeprogram. Ved opstart indhenter gatewayen de nødvendige oplysninger fra slaverne. Den understøtter op til 20 CANopen-slave-enheder, og op til fem Modbus TCP-klienter kan få adgang til enheden samtidigt.
Lyttetilstanden gør det muligt for ingeniører at overvåge CANopen-slavedata uden at deltage i netværkstrafikken. Slaver kan tilføjes og fjernes online, og CANopen-status, slave- og gateway-kommunikationstilstande samt afbrydelser kan forespørges via Modbus-kommandoer.
Anvendelser
- Styresystemer
- Bygningsautomation
- Fabriksautomation
- Distribueret dataopsamling
- Overvågning og styring af vindmøller, med integration af store invertere og PLC'er
| Product type: | Gateway |
|---|---|
| Interface: | CANopen, Ethernet, RS-232/485 |
| Protocol: | CANopen, Modbus RTU, Modbus TCP |
| Ports: | 1 x RJ-45, 1 x RS-232/485, 1 x CANopen |
| Isolation: | 1000 VDC (DC-to-DC), 2500 Vrms (photo-couple) CANopen |
| Operating temperature: | -25 ~ +75 °C |
Specifikationer
| CPU-modul | |
|---|---|
| Watchdog-timer | Hardware-watchdog |
| LED-indikatorer | |
| Status | CI LED, MI LED, ERR LED |
| Ethernet | |
| Porte | 1 x RJ-45, 10/100 Base-TX |
| Protokol | Modbus TCP Server |
| COM-porte | |
| Porte | 1 x RS-232/485, ikke-isoleret |
| Baudrate | 1200 ~ 115200 bps |
| Protokol | Modbus RTU Slave |
| Paritet | Ingen, lige, ulige |
| Databit | 7, 8 |
| Stopbit | 1, 2 |
| CANopen | |
| Controller | NXP SJA1000T med 16 MHz ur |
| Porte | 1 |
| Baudrate | 10 k ~ 1 M |
| Isolation | 1000 VDC for DC-til-DC, 2500 Vrms for fotokobler |
| Afslutningsmodstand | Indbygget 120 Ω |
| Protokol | CiA 301 v4.02 |
| NMT | Master |
| Strøm | |
| Forbrug | 2.5 W |
| Mekanisk | |
| Mål (mm) | 72 x 33 x 122 (W x H x D) |
| Miljø | |
| Driftstemperatur | -25 ~ +75 °C |
| Opbevaringstemperatur | -30 ~ +80 °C |
| Fugtighed | 10 ~ 90% RH, ikke-kondenserende |
Specifikationer som oplyst af producenten. Ret til ændringer forbeholdes.
