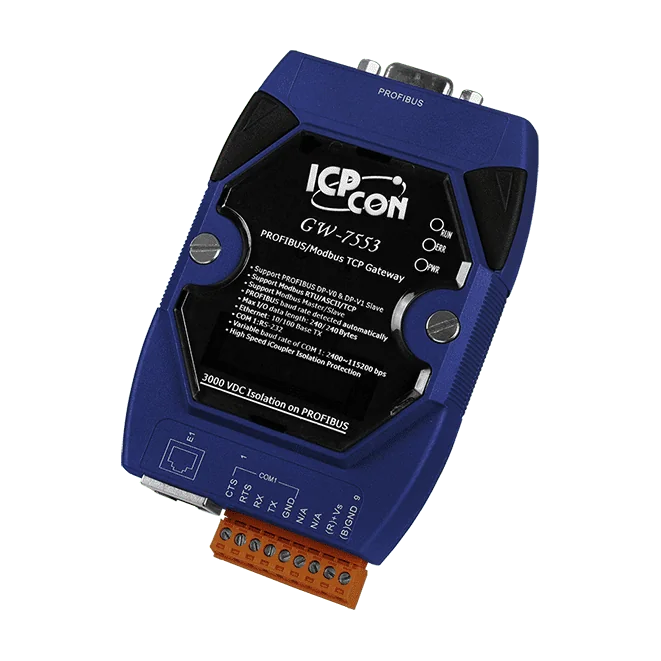

GW-7553-B PROFIBUS DP til Modbus TCP-gateway, plastkabinet
PROFIBUS DP-V0/DP-V1-slave til Modbus TCP-gateway i et plastkabinet til DIN-skinne, der giver en PROFIBUS-master adgang til Modbus TCP-enheder uden omprogrammering af dem.
- PROFIBUS DP-V0- og DP-V1-slavegrænseflade med automatisk registrering af overføringshastighed
- Op til 240 bytes inputdata og 240 bytes outputdata
- Modbus Master- eller Slave-tilstand med understøttelse af RTU-, ASCII- og TCP-format
- Stationsadresse 0 til 126, indstillet med DIP-kontakt eller EEPROM
- Indbygget webserver til konfiguration via webbrowser
- 2500 Vrms netværksisolation og 3000 VDC isolation på PROFIBUS-siden
2.772,71 kr. pr. stk.
| 1-9 stk. | 2.772,71 kr. | |
|---|---|---|
| 10-30 stk. | 2.690,50 kr. | −3 % |
| 31+ stk. | 2.638,18 kr. | −5 % |
Produktinformation "GW-7553-B PROFIBUS DP til Modbus TCP-gateway, plastkabinet"
GW-7553-B forbinder et PROFIBUS DP-netværk med Modbus TCP-enheder. Den optræder over for PROFIBUS-masteren som en DP-V0- og DP-V1-slave, så eksisterende PROFIBUS-styresystemer kan læse og skrive data fra Modbus TCP-udstyr såsom PLC'er, sensorer og I/O-moduler.
Hver retning bærer op til 240 bytes input- og outputdata. Modbus-siden understøtter Master- og Slave-tilstande samt formaterne RTU, ASCII og TCP. PROFIBUS-overføringshastigheden registreres automatisk, og stationsadressen (0 til 126) indstilles enten med DIP-kontakt eller gemmes i EEPROM.
Enheden har en indbygget webserver, så den kan konfigureres fra en almindelig webbrowser. Der er en RS-232-port til opdatering af firmware og konfiguration. Galvanisk isolation er specificeret til 2500 Vrms på netværkssiden og 3000 VDC på PROFIBUS-siden, og modulet er designet til et driftsområde på -25 ~ +75 ℃.
Anvendelser
- Industriel automation
- Fabriksautomation
- Procesautomation
| Product type: | Gateway |
|---|---|
| Interface: | Ethernet, PROFIBUS, RS-232 |
| Protocol: | Modbus TCP, PROFIBUS DP-V0/DP-V1 |
| Isolation: | 2500 Vrms (network), 3000 VDC (PROFIBUS) |
| Operating temperature: | -25 ~ +75 ℃ |
| Mounting: | DIN-rail |
| Housing: | Plastic |
Specifikationer
| CPU-modul | |
|---|---|
| CPU | 80186, 80 MHz eller kompatibel |
| EEPROM | 16 KB |
| Flash | 512 KB |
| SRAM | 512 KB |
| Watchdog-timer | Watchdog IC Indbygget i CPU |
| LED-indikatorer | |
| Status | PWR LED, RUN LED, ERR LED |
| Ethernet | |
| Porte | 10/100Base-TX Ethernet-controller (Auto-forhandling, Auto_MDIX) |
| COM-porte | |
| Porte | RS-232 (til opdatering af firmware og konfiguration) 5-benet skrueklemmerække (TxD, RxD, RTS, CTS, GND) |
| Baudrate | 2400, 4800, 9600, 19200, 38400, 57600, 115200 |
| Paritet | Ingen, lige, ulige |
| Databit | 7, 8 |
| Stopbit | 1, 2 |
| PROFIBUS | |
| Controller | Profichip VPC3+C |
| Transceiver | ADI ADM2486 |
| Baudrate | 9.6 k, 19.2 k, 45.45 k, 93.75 k, 187.5 k, 500 k, 1.5 M, 3 M, 6 M, 12 M |
| Isolation | 3000 VDC for DC-DC, 2500 Vrms for bus-til-logik |
| Protokol | DP-V0 & DP-V1 |
| Strøm | |
| Forbrug | 2.5 W |
| Mekanisk | |
| Mål (mm) | 72 x 33 x 119 (W x L x H) |
| Installation | DIN-skinne |
| Miljø | |
| Driftstemperatur | -25 ~ +75℃ |
| Opbevaringstemperatur | -30 ~ +85 ℃ |
| Fugtighed | 5 ~ 95% RH, ikke-kondenserende |
Specifikationer som oplyst af producenten. Ret til ændringer forbeholdes.
