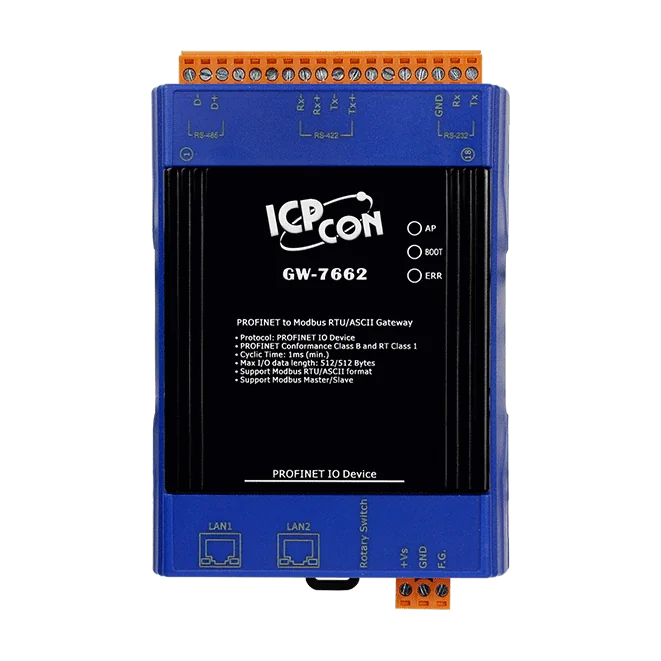

GW-7662 PROFINET til Modbus RTU/ASCII-gateway, IO-enhed
PROFINET IO-enhedsgateway, der giver en PROFINET-controller adgang til Modbus RTU/ASCII master- og slave-enheder over RS-232, RS-422 eller RS-485.
- PROFINET IO-enhed med Conformance Class B og RT Class 1
- Cyklustid på 1 ms (min) med op til 512/512 bytes I/O-data
- Modbus master- og slave-tilstand, understøtter RTU- og ASCII-formater
- Seriel grænseflade RS-232, RS-422 eller RS-485, valgbar (ikke samtidigt)
- Serielle baudrater fra 1200 til 460800 med konfigurerbar data-, paritets- og stopbit
- Generisk GSDML-fil leveret (version 2.25) til PROFINET-konfiguration
3.437,86 kr. pr. stk.
| 1-9 stk. | 3.437,86 kr. | |
|---|---|---|
| 10-30 stk. | 3.333,23 kr. | −3 % |
| 31+ stk. | 3.265,96 kr. | −5 % |
Produktinformation "GW-7662 PROFINET til Modbus RTU/ASCII-gateway, IO-enhed"
GW-7662 CR er en PROFINET IO-enhed, der bygger bro mellem en PROFINET-controller og seriel Modbus-udstyr. Modbus-PLC'er, sensorer og ICP DAS M-7000-serien kan tilsluttes et PROFINET-netværk uden at ændre feltenhederne, og den medfølgende hjælpesoftware bruges til at konfigurere gatewayen.
Gatewayen understøtter både Modbus master- og slave-tilstand med RTU- eller ASCII-framing. Den serielle port kan indstilles til RS-232, RS-422 eller RS-485 med baudrater fra 1200 til 460800, 7 eller 8 databit, ingen, lige eller ulige paritet samt 1 eller 2 stopbit. Cyklisk udveksling kører med minimum 1 ms og op til 512 bytes inputdata og 512 bytes outputdata.
En generisk GSDML-fil (version 2.25) leveres til integration af enheden i et PROFINET-engineeringprojekt. Enheden er RoHS-kompatibel, har et driftsområde på -25 ~ +75 °C og monteres på DIN-skinne, hvilket passer til industrielle skabe i fabriks- og procesautomation.
Anvendelser
- Industriel automation
- Fabriksautomation
- Procesautomation
| Product type: | Gateway |
|---|---|
| Interface: | RS-232/RS-422/RS-485 |
| Protocol: | PROFINET IO Device |
| Operating temperature: | -25 ~ +75 °C |
| Mounting: | DIN-rail |
Specifikationer
| CPU-modul | |
|---|---|
| CPU | 32-bit CPU Core |
| EEPROM | 8 KB |
| Flash | 4 MB |
| SRAM | 32 MB |
| Watchdog-timer | Indbygget CPU |
| LED-indikatorer | |
| Status | AP LED, BOOT LED, ERR LED |
| Ethernet | |
| Tjenester | ICMP, IGMP, ARP, DHCP, TELNET, TFTP, SNMP, VLAN Priority Tagging |
| COM-porte | |
| Porte | RS-232/RS-422/RS-485 (kan ikke bruges samtidigt) 3-benet skrueklemmerække (RxD, TxD, GND) 4-benet skrueklemmerække (RxD+, RxD-, TxD+, TxD-) 2-benet skrueklemmerække (DATA+, DATA-) |
| Baudrate | 1200, 2400, 4800, 9600, 19200, 38400, 57600, 115200, 230400, 460800 |
| Paritet | Ingen, lige, ulige |
| Databit | 7, 8 |
| Stopbit | 1, 2 |
| PROFINET | |
| Konformitetsklasser | Klasse B |
| Tjenester | RTC, RTA, CL-RPC, DCP, LLDP, I&M |
| Cyklustid | 1 ms (min) |
| Protokol | PROFINET IO-enhed |
| Strøm | |
| Forbrug | 3.4 W |
| Mekanisk | |
| Mål (mm) | 42 x 76 x 119 (W x L x H) |
| Installation | DIN-skinne |
| Miljø | |
| Driftstemperatur | -25 ~ +75 ℃ |
| Opbevaringstemperatur | -30 ~ +80 ℃ |
| Fugtighed | 10 ~ 90% RH, ikke-kondenserende |
Specifikationer som oplyst af producenten. Ret til ændringer forbeholdes.
