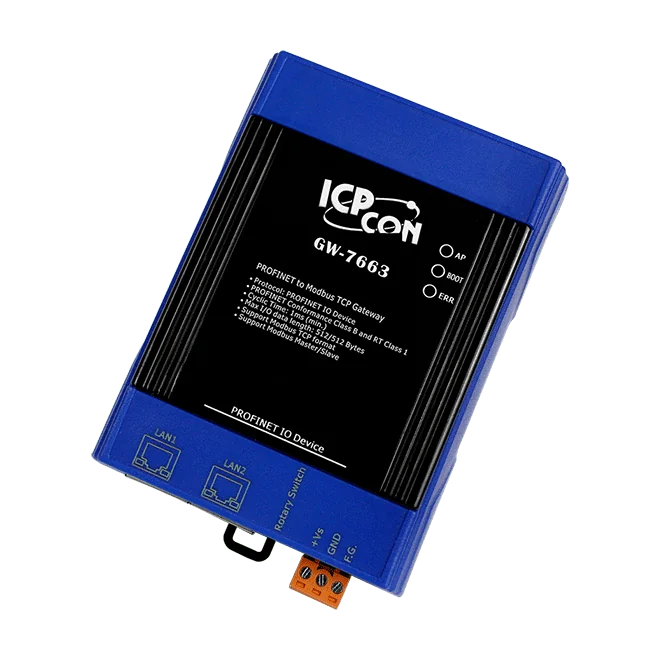

GW-7663 PROFINET IO-enhed til Modbus TCP-gateway
PROFINET IO-enhedsgateway, der giver en PROFINET-controller adgang til Modbus TCP-enheder såsom PLC'er, sensorer og ICP DAS-moduler, konfigureret med hjælpesoftware.
- PROFINET IO-enhed med Conformance Class B og RT Class 1
- Minimum cyklustid på 1 ms
- Maks. input-/outputdata på 512/512 bytes
- Understøttelse af Modbus master- og slave-tilstand
- Generisk GSDML-fil (version 2.25) medfølger
- Hjælpesoftware til konfiguration
3.505,12 kr. pr. stk.
| 1-9 stk. | 3.505,12 kr. | |
|---|---|---|
| 10-30 stk. | 3.400,49 kr. | −3 % |
| 31+ stk. | 3.325,75 kr. | −5 % |
Produktinformation "GW-7663 PROFINET IO-enhed til Modbus TCP-gateway"
Den GW-7663 CR er en PROFINET IO-enhed, der forbinder en PROFINET-controller med Modbus TCP-enheder. Ingeniører kan integrere eksisterende Modbus-udstyr, herunder PLC'er, sensorer og ICP DAS ET-7000-seriens moduler, på et PROFINET-netværk uden at skulle udskifte disse enheder.
Gatewayen understøtter både Modbus-master- og slave-drift, og der leveres en generisk GSDML-fil (version 2.25) til integration med PROFINET-controllere. Cyklustiden er minimum 1 ms, og input- og outputdata kan hver være op til 512 bytes. Der leveres en hjælpesoftwarepakke til konfiguration af modulet.
Enheden er bygget op omkring en 32-bit CPU med 32 MB SRAM og 4 MB flash og er designet til montage på DIN-skinne med et driftsområde på -25 ~ +75 °C. Den er CE-, UKCA-, FCC-, RoHS- og WEEE-mærket.
Anvendelser
- Industriel automation
- Fabriksautomation
- Procesautomation
| Product type: | Gateway |
|---|---|
| Interface: | Ethernet, PROFINET |
| Protocol: | Modbus TCP, PROFINET |
| Operating temperature: | -25 ~ +75 °C |
| Mounting: | DIN-rail |
Specifikationer
| CPU-modul | |
|---|---|
| CPU | 32-bit CPU Core |
| EEPROM | 8 KB |
| Flash | 4 MB |
| SRAM | 32 MB |
| Watchdog-timer | Indbygget CPU |
| LED-indikatorer | |
| Status | AP LED, BOOT LED, ERR LED |
| Ethernet | |
| Tjenester | ICMP, IGMP, ARP, DHCP, TELNET, TFTP, SNMP, VLAN Priority Tagging |
| PROFINET | |
| Konformitetsklasser | Klasse B |
| Tjenester | RTC, RTA, CL-RPC, DCP, LLDP, I&M |
| Cyklustid | 1 ms (min) |
| Protokol | PROFINET IO-enhed |
| Strøm | |
| Forbrug | 3.4 W |
| Mekanisk | |
| Mål (mm) | 42 x 76 x 110 (W x L x H) |
| Installation | DIN-skinne |
| Miljø | |
| Driftstemperatur | -25 ~ +75 ℃ |
| Opbevaringstemperatur | -30 ~ +80 ℃ |
| Fugtighed | 10 ~ 90% RH, ikke-kondenserende |
Specifikationer som oplyst af producenten. Ret til ændringer forbeholdes.
