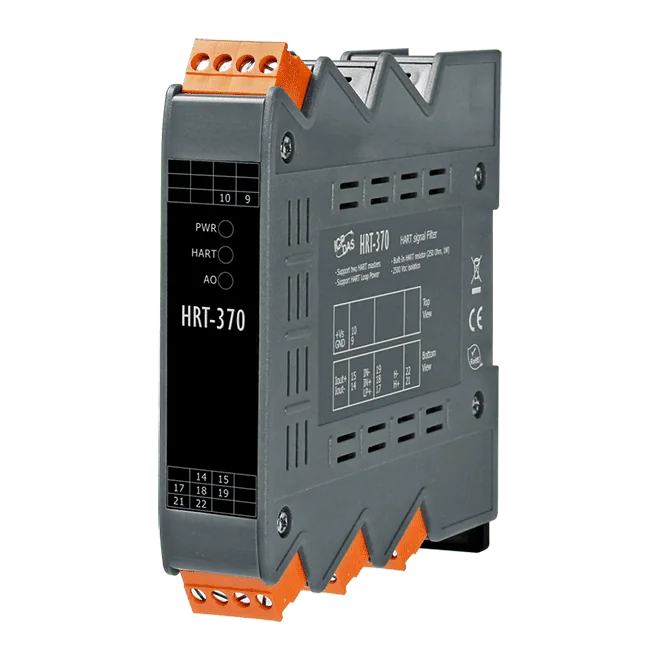

HRT-370 HART-signalfilter, 1-kanals analog strømudgang med HART-bypass
DIN-skinnemonteret HART-signalfilter, der deler en HART-loop i en filtreret analog strømudgang og en bypass HART-kanal, så analoge aflæsninger forbliver rene, når der er HART-trafik.
- Én analog strømudgangskanal med HART-signalfiltrering samt én HART-bypasskanal
- Understøtter HART Burst-tilstand og HART punkt-til-punkt-tilstand, og to HART-mastere er tilladt
- Loop power-funktion leverer +30 V udgang fra modulet
- Nul- og spændvidde-drift på den analoge udgang på ± 0,1 % FSR @25 °C og ± 0,5 % FSR @-30/+80 °C
- 2500 VDC isolation på den analoge udgang og HART-siden, med 4 KV ESD-beskyttelse
- Indgangsimpedans 250Ω ±5 % (2 W) og hjælpeforsyning 24 V @ 20 mA
1.987,98 kr. pr. stk.
| 1-9 stk. | 1.987,98 kr. | |
|---|---|---|
| 10-30 stk. | 1.928,19 kr. | −3 % |
| 31+ stk. | 1.890,82 kr. | −5 % |
Produktinformation "HRT-370 HART-signalfilter, 1-kanals analog strømudgang med HART-bypass"
HRT-370 er et HART-signalfilter til installationer, hvor en analog strømaflæsning og HART-kommunikation deler samme loop. HART-signalet deles i to udgange: den ene sender det oprindelige HART-signal igennem, mens den anden leverer en filtreret, ren analog strøm, så begge datastier kan behandles uden interferens fra HART-bæreren.
Modulet fungerer med 2-leder- eller 4-leder HART-enheder i punkt-til-punkt-forbindelser og understøtter både HART Burst-tilstand og HART punkt-til-punkt-tilstand. Det tillader tilslutning af to HART-mastere, og dets loop power-funktion forsyner +30 V fra modulet. Den analoge udgang er galvanisk adskilt til 2500 VDC og specificeret med en 250Ω belastningsmodstand og 40 ms responstid ved 250 Ω.
- Velegnet til ingeniører, der har brug for både HART-data og en stabil analog strøm fra ét instrument.
- Monteres på DIN-skinne med en uregulleret forsyningsindgang på +10 ~ +30 VDC og beskyttelse mod forkert polaritet.
- Specificeret til drift fra -25 ~ +75 °C, med lagring fra -30 ~ +80 °C.
Anvendelser
- Måling af analog strøm fra HART-transmittere, mens HART-kommunikation forbliver aktiv på samme loop
- Punkt-til-punkt HART-instrumentloops, hvor analog dataindsamling skal forblive præcis
| Product type: | HART signal filter |
|---|---|
| Interface: | HART |
| Protocol: | HART |
| Analog outputs: | 1 |
| Isolation: | 2500 VDC |
| Power input: | +10 ~ +30 VDC |
| Operating temperature: | -25 ~ +75 °C |
| Mounting: | DIN-rail |
Specifikationer
| LED-indikatorer | |
|---|---|
| Status | PWR: Modulets strømstatus HART: HART-forbindelsesstatus AO: AO-forbindelsesstatus |
| Analogudgang | |
| Nuldrift | ± 0,1 % FSR @25 °C ± 0,5 % FSR @-30/+80 °C |
| Spændingsdrift | ± 0,1 % FSR @25 °C ± 0,5 % FSR @-30/+80 °C |
| Responstid | 40ms @ 250 Ω |
| Spændingsudgangskapacitet | Ekstern +30 V @ 800 Ω (Sink) |
| Isolation | 2500 VDC |
| HART | |
| Enhed | 2-tråds eller 4-tråds HART-enheder (punkt-til-punkt) |
| Isolation | 2500 VDC |
| Indgangsimpedans | 250Ω±5% (2W) |
| Loopforsyning | Ja (modulet leverer +30 V output) |
| Hjælpeforsyning | 24V @ 20mA |
| Strøm | |
| Beskyttelse mod omvendt polaritet | Beskyttelse mod forkert polaritet, overspændings- og underspændingsbeskyttelse |
| Indgangsområde | Ureguleret +10 ~ +30 VDC |
| Forbrug | Maksimum: (20 mA) => 0,05 mA @ 30 VDC, 1,5 W |
| Mekanisk | |
| Mål (mm) | 25 x 116 x 120 |
| Installation | DIN-skinne |
| Miljø | |
| Driftstemperatur | -25 ~ +75 °C |
| Opbevaringstemperatur | -30 ~ +80 °C |
| Fugtighed | 5% ~ 95% RH, ikke-kondenserende |
Specifikationer som oplyst af producenten. Ret til ændringer forbeholdes.
