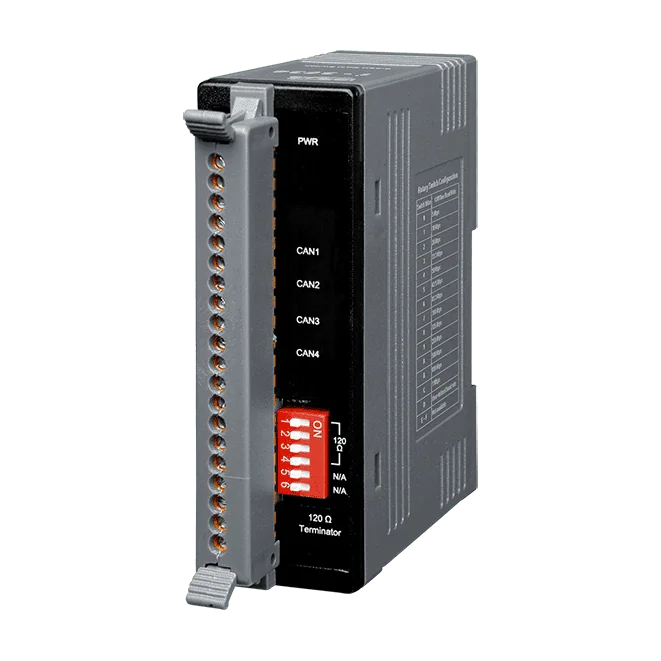

I-2534 4-portet CAN-busswitch, plastikhus, DIN-skinne
4-portet CAN-busswitch med uafhængige kanaler, konfigurerbar filtrering og baudrater fra 5 kbps til 1 Mbps, til opdeling, udvidelse og bro-forbindelse af CAN-netværk.
- Fire uafhængige CAN-kommunikationsporte til stjerne- eller træstrukturer
- Kompatibel med CAN 2.0A og CAN 2.0B, fuldt i overensstemmelse med ISO 11898-2
- Baudrate valgbar med drejekontakt, brugerdefineret baudrate via hjælpeprogram
- Konfigurerbart CAN-busfilter og CAN-ID-mapping på op til 32 ID'er pr. kanal
- 100-rammers databuffer pr. CAN-kanal, maksimalt dataflow på 2500 fps på tværs af alle kanaler
- Isolation på 3000 VDC (DC-til-DC) og 2500 Vrms (optokobler)
2.174,82 kr. pr. stk.
| 1-9 stk. | 2.174,82 kr. | |
|---|---|---|
| 10-30 stk. | 2.115,03 kr. | −3 % |
| 31+ stk. | 2.070,19 kr. | −5 % |
Produktinformation "I-2534 4-portet CAN-busswitch, plastikhus, DIN-skinne"
Den I-2534 CR er en 4-portet CAN-busswitch med fire uafhængige kanaler, velegnet til at opbygge stjerne- eller træstrukturer i CAN-netværk. Hver kanal håndterer CAN 2.0A- og CAN 2.0B-rammer og overholder ISO 11898-2, så den kan tilsluttes eksisterende CAN-segmenter uden at ændre noders hardware.
Ingeniører bruger typisk enheden til at dele et stort netværk op i flere delnet, hvilket øger antallet af noder et CAN-netværk kan understøtte, eller til at udvide bussens fysiske rækkevidde. Den kan også videregive data mellem segmenter, der kører med forskellige baudrater. Baudraten indstilles med en drejekontakt, 120Ω-terminering vælges med DIP-kontakt, og CAN-filtre og CAN-ID-mapping kan konfigureres med det medfølgende hjælpeprogram.
Enheden har et flammehæmmende plastikhus til DIN-skinnemontage og accepterer en forsyning på +10 VDC til +30 VDC. Det specificerede driftsområde er -25 ~ +75 °C. CR-bestillingskoden er angivet med RoHS-overensstemmelse.
Anvendelser
- Industrielle maskiner
- Bygningsautomation
- Køretøjsautomation
- Opdeling af CAN-netværk i delnet for at øge antallet af noder
- Udvidelse af CAN-busens afstand
- Integration af CAN-netværk med forskellige baudrater
| Product type: | CAN bus switch |
|---|---|
| Interface: | CAN, RS-232 |
| Protocol: | CAN 2.0A, CAN 2.0B |
| Ports: | 4 |
| Isolation: | 3000 VDC / 2500 Vrms |
| Power input: | +10 ~ +30 VDC |
| Operating temperature: | -25 ~ +75 °C |
| Mounting: | DIN-rail |
| Housing: | Plastic |
Specifikationer
| LED-indikatorer | |
|---|---|
| Status | 1 x Forsyning 4 x CAN-status |
| COM-porte | |
| Porte | 1 x RS-232 (3-polet skrueklemrække (TxD, RxD, GND)) |
| Fiber | |
| Udbredelsesforsinkelse | 240 us ~ 1360 us |
| CAN | |
| Controller | Højtydende mikrocontroller |
| Porte | 4 |
| Specifikation | ISO-11898-2, CAN 2.0A og CAN 2.0B |
| Baudrate | 5 k ~ 1 M bit/s |
| Isolation | 3000 VDC for DC-DC, 2500 Vrms for optokobler |
| Afslutningsmodstand | Valgbar 120 Ω klemmemodstand via DIP-omskifter |
| Filter | Ja |
| Tidsforsinkelse | [ 1Mbps (8-byte data) ] ID-11bit => 240 us ; [ 5Kbps (8-byte data) ] ID-29bit => 1360 us |
| Strøm | |
| Indgangsområde | +10 VDC ~ +30 VDC |
| Forbrug | 3 W |
| Mekanisk | |
| Kabinet | Plast |
| Mål (mm) | 32.3 x 99 x 77.5 (W x L x H) |
| Installation | DIN-skinne |
| Miljø | |
| Driftstemperatur | -25 ~ +75 °C |
| Opbevaringstemperatur | -30 ~ +80 °C |
| Fugtighed | 10 ~ 90% RH, ikke-kondenserende |
Specifikationer som oplyst af producenten. Ret til ændringer forbeholdes.
