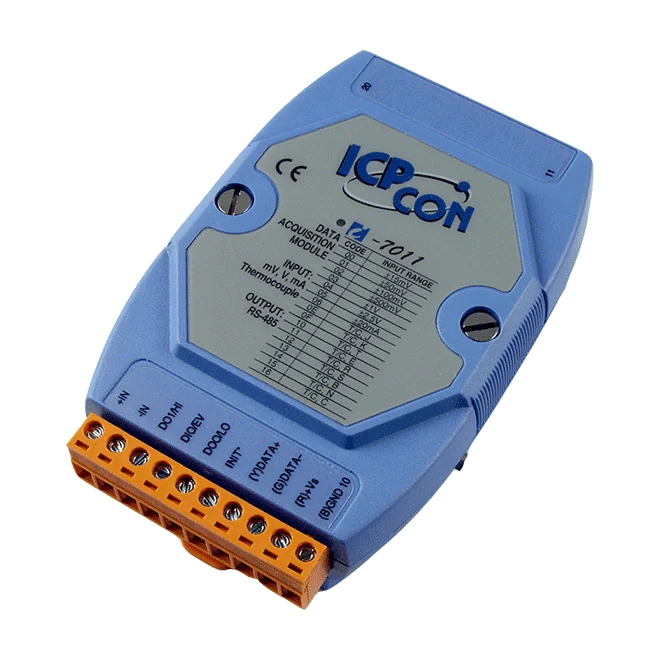

I-7011 CR 1-kanals termoelementindgangsmodul, DCON-protokol, blåt kabinet
RS-485 DCON remote I/O-modul med én analogindgang til spændings-, strøm- og termoelementsignaler, 16-bit opløsning, en 50 Hz hændelsestæller og to open-collector udgange.
- 1 differentiel analogindgang til spændings-, strøm- og termoelementsignaler
- Termoelementtyperne J, K, T, E, R, S, B, N og C med detektion af åbent termoelement
- 16-bit opløsning og ±0,1 % af FSR nøjagtighed
- 1 digital indgang, konfigurerbar som 50 Hz hændelsestæller
- 2 open-collector sink-udgange, anvendelige som høj/lav-alarmer med programmerbare værdier ved opstart og ved fejl
- Indbygget dobbelt watchdog (modul og kommunikation, programmerbar)
1.539,56 kr. pr. stk.
| 1-9 stk. | 1.539,56 kr. | |
|---|---|---|
| 10-30 stk. | 1.494,72 kr. | −3 % |
| 31+ stk. | 1.464,83 kr. | −5 % |
Produktinformation "I-7011 CR 1-kanals termoelementindgangsmodul, DCON-protokol, blåt kabinet"
Den I-7011 CR er et RS-485 remote I/O-modul med én differentiel analogindgang, der accepterer spændings-, strøm- og termoelementsignaler. Denne bestillingskode med blåt kabinet (CR) bruger DCON-protokollen på sin seriel port, med en konfigurerbar baudrate fra 1200 til 115200 bps og et fast dataformat (N, 8, 1).
Analogindgangen understøtter termoelementtyperne J, K, T, E, R, S, B, N og C med detektion af åbent termoelement til fejlfinding. Spændingsområderne går fra ±15 mV til ±2,5 V, og 16-bit opløsningen giver en nøjagtighed på ±0,1 % af FSR ved en samlet samplingrate på 10 Hz. Strømindgang (±20 mA) kræver en valgfri ekstern 125 Ω modstand.
Digitalindgangen kan bruges som en 50 Hz hændelsestæller, og de to open-collector sink-udgange kan fungere som høj/lav-alarmer med programmerbare værdier ved opstart og ved fejl. Isolationen mellem modulets kredsløb er 3000 VDC, og modulet forsynes fra +10 ~ +30 VDC med beskyttelse mod omvendt polaritet. Det monteres på DIN-skinne og er specificeret til drift ved -25 ~ +75 °C.
Anvendelser
- Bygningsautomation
- Fabriksautomation
- Maskinautomation
- Fjernvedligeholdelse
- Fjerndiagnose
- Testudstyr
| Product type: | Remote I/O module |
|---|---|
| Interface: | RS-485 |
| Protocol: | DCON |
| Digital inputs: | 1 |
| Digital outputs: | 2 |
| Analog inputs: | 1 |
| Ports: | 1 |
| Isolation: | 3000 VDC |
| Power input: | +10 ~ +30 VDC |
| Operating temperature: | -25 ~ +75 °C |
| Mounting: | DIN-rail |
Specifikationer
| CPU-modul | |
|---|---|
| Watchdog-timer | Modul, kommunikation (programmerbar) |
| Isolation | |
| Intra-modul isolation | 3000 VDC |
| EMS-beskyttelse | |
| EFT (IEC 61000-4-4) | ±4 kV til strømforsyningsledning |
| ESD (IEC 61000-4-2) | ±2 kV kontakt for hver terminal |
| Overspænding (IEC 61000-4-5) | ±0,5 kV til strømledning |
| LED-indikatorer | |
| Status | 1 x Forsyning og kommunikation |
| Analogindgang | |
| Kanaler | 1 differentiel |
| Type | Spænding Strøm Termoelement |
| Sensortype | Termoelement: J, K, T, E, R, S, B, N, C |
| Område | Spænding: ±15 mV, ±50 mV, ±100 mV, ±500 mV, ±1 V, ±2,5 V Strøm: ±20 mA (kræver en valgfri ekstern 125 Ω modstand) |
| Opløsning | 16-bit |
| Nøjagtighed | ±0,1 % af FSR |
| Samplingshastighed | 10 Hz (i alt) |
| Indgangsimpedans | > 400 kΩ |
| Beskyttelse mod fællesspænding | ±5 VDC |
| Overspændingsbeskyttelse | ±5 VDC |
| Detektion af åben ledning | Kun til termoelement |
| Digital indgang/tæller | |
| Kanaler | 1 |
| Type | Tør kontakt |
| Sink/Source (NPN/PNP) | Source |
| ON-spændingsniveau | Tæt på GND |
| OFF-spændingsniveau | Åben |
| Indgangsimpedans | 3 kΩ |
| Overspændingsbeskyttelse | ±30 VDC |
| Digital udgang | |
| Kanaler | 2 |
| Type | Åben kollektor |
| Sink/Source (NPN/PNP) | Sink |
| Lastspænding | +3,5 ~ +30 VDC |
| Laststrøm | 30 mA/kanal |
| Værdi ved tænding | Programmerbar |
| Sikker værdi | Programmerbar |
| COM-porte | |
| Porte | 1 x RS-485 |
| Baudrate | 1200 ~ 115200 bps |
| Dataformat | (N, 8, 1) |
| Protokol | DCON |
| Strøm | |
| Beskyttelse mod omvendt polaritet | Ja |
| Indgangsområde | +10 ~ +30 VDC |
| Forbrug | 0.9 W |
| Mekanisk | |
| Mål (mm) | 72 x 123 x 35 (W x L x H) |
| Installation | DIN-skinnemontering |
| Miljø | |
| Driftstemperatur | -25 ~ +75 °C |
| Opbevaringstemperatur | -40 ~ +85 °C |
| Fugtighed | 10 ~ 95% RH, ikke-kondenserende |
Specifikationer som oplyst af producenten. Ret til ændringer forbeholdes.
