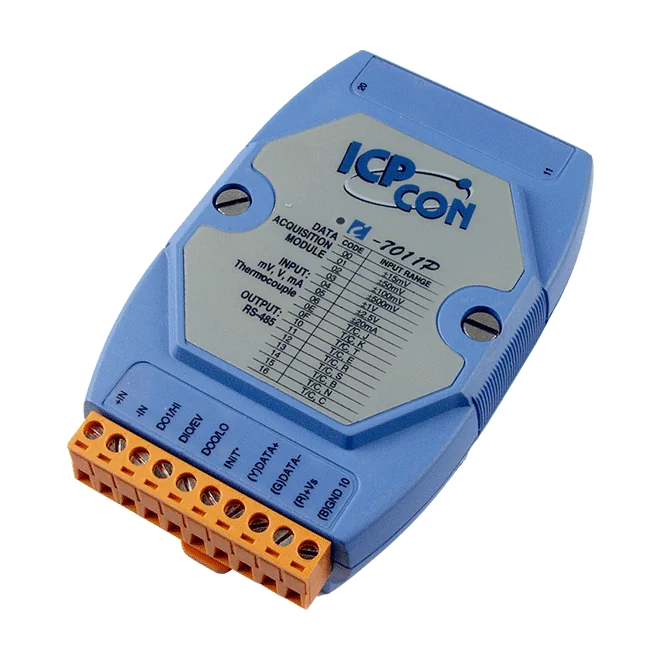

I-7011P Termoelementindgangsmodul, 1-kanal analog indgang, DCON RS-485
1-kanals termoelementindgangsmodul til I-7011P CR med spændings- og strømindgange, 16-bit opløsning, detektion af åbent termoelement og DCON over RS-485.
- Enkelt differentielt analogt indgang til spændings-, strøm- og termoelementsignaler
- Termoelementtyper J, K, T, E, R, S, B, N, C, L og M
- 16-bit opløsning med ±0,1 % af FSR nøjagtighed
- Detektion af åbent termoelement
- 50 Hz hændelsestæller på den digitale indgang
- To open-collector digitale udgange, der kan bruges som høj/lav-alarm
1.576,93 kr. pr. stk.
| 1-9 stk. | 1.576,93 kr. | |
|---|---|---|
| 10-30 stk. | 1.532,09 kr. | −3 % |
| 31+ stk. | 1.502,19 kr. | −5 % |
Produktinformation "I-7011P Termoelementindgangsmodul, 1-kanal analog indgang, DCON RS-485"
Modulet I-7011P CR er et 1-kanals termoelementindgangsmodul til I-7000-serien af fjernstyrede I/O-moduler, der kommunikerer over RS-485 med DCON-protokollen. Den analoge indgang accepterer spændings-, strøm- og termoelementsignaler, og denne variant tilføjer understøttelse af termoelementtyperne L og M ud over det almindelige område, hvilket gør den egnet til sensortyper, som basismodellen I-7011 ikke dækker.
Ud over den analoge indgang har modulet en digital indgang, der fungerer som en 50 Hz hændelsestæller, samt to open-collector digitale udgange, som kan konfigureres som høj/lav-alarm. Detektion af åbent termoelement hjælper med at finde brudte sensorforbindelser.
Centrale elektriske og mekaniske data til systemdesign:
- 3000 VDC intern isolation i modulet
- Forsyningsindgang på +10 ~ +30 VDC med beskyttelse mod omvendt polaritet
- DIN-skinnemontering, 72 x 123 x 35 mm
- Driftstemperatur på -25 ~ +75 °C
Anvendelser
- Bygningsautomation
- Fabriksautomation
- Maskinautomation
- Fjernvedligeholdelse
- Fjerndiagnose
- Testudstyr
| Product type: | Remote I/O module |
|---|---|
| Interface: | RS-485 |
| Protocol: | DCON |
| Digital inputs: | 1 |
| Digital outputs: | 2 |
| Analog inputs: | 1 |
| Ports: | 1 |
| Isolation: | 3000 VDC |
| Power input: | +10 ~ +30 VDC |
| Operating temperature: | -25 ~ +75 °C |
| Mounting: | DIN-rail |
Specifikationer
| CPU-modul | |
|---|---|
| Watchdog-timer | Modul, kommunikation (programmerbar) |
| Isolation | |
| Intra-modul isolation | 3000 VDC |
| EMS-beskyttelse | |
| EFT (IEC 61000-4-4) | ±4 kV til strømforsyningsledning |
| ESD (IEC 61000-4-2) | ±2 kV kontakt for hver terminal |
| Overspænding (IEC 61000-4-5) | ±0,5 kV til strømledning |
| LED-indikatorer | |
| Status | 1 x Forsyning og kommunikation |
| Analogindgang | |
| Kanaler | 1 differentiel |
| Type | Spænding Strøm Termoelement |
| Sensortype | Termoelement: J, K, T, E, R, S, B, N, C, L, M |
| Område | Spænding: ±15 mV, ±50 mV, ±100 mV, ±500 mV, ±1 V, ±2,5 V Strøm: ±20 mA (kræver en valgfri ekstern 125 Ω modstand) |
| Opløsning | 16-bit |
| Nøjagtighed | ±0,1 % af FSR |
| Samplingshastighed | 10 Hz (i alt) |
| Indgangsimpedans | > 400 kΩ |
| Beskyttelse mod fællesspænding | ±5 VDC |
| Overspændingsbeskyttelse | ±5 VDC |
| Detektion af åben ledning | Kun til termoelement |
| Digital indgang/tæller | |
| Kanaler | 1 |
| Type | Tør kontakt |
| Sink/Source (NPN/PNP) | Source |
| ON-spændingsniveau | Tæt på GND |
| OFF-spændingsniveau | Åben |
| Indgangsimpedans | 3 kΩ |
| Overspændingsbeskyttelse | ±30 VDC |
| Digital udgang | |
| Kanaler | 2 |
| Type | Åben kollektor |
| Sink/Source (NPN/PNP) | Sink |
| Lastspænding | +3,5 ~ +30 VDC |
| Laststrøm | 30 mA/kanal |
| Værdi ved tænding | Programmerbar |
| Sikker værdi | Programmerbar |
| COM-porte | |
| Porte | 1 x RS-485 |
| Baudrate | 1200 ~ 115200 bps |
| Dataformat | (N, 8, 1) |
| Protokol | DCON |
| Strøm | |
| Beskyttelse mod omvendt polaritet | Ja |
| Indgangsområde | +10 ~ +30 VDC |
| Forbrug | 0.9 W |
| Mekanisk | |
| Mål (mm) | 72 x 123 x 35 (W x L x H) |
| Installation | DIN-skinnemontering |
| Miljø | |
| Driftstemperatur | -25 ~ +75 °C |
| Opbevaringstemperatur | -40 ~ +85 °C |
| Fugtighed | 10 ~ 95% RH, ikke-kondenserende |
Specifikationer som oplyst af producenten. Ret til ændringer forbeholdes.
