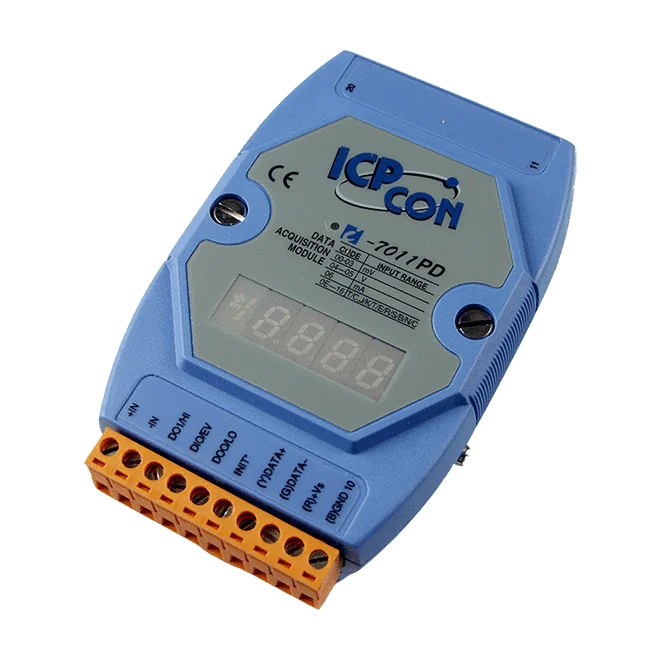

I-7011PD CR 1-kanals termoelementindgang med LED-display, DCON
RS-485 DCON I/O-modul med en 16-bit analog indgang til termoelement-, spændings- eller strømsignaler, et 5-cifret LED-display, en digital indgangstæller og to alarmudgange.
- 1 differentiel analog indgang til termoelement (J, K, T, E, R, S, B, N, C, L, M), spænding eller strøm
- 16-bit opløsning med ±0,1 % af FSR nøjagtighed og detektion af åben ledning for termoelementindgange
- 1 digital indgang (tør kontakt) der fungerer som 50 Hz hændelsestæller
- 2 open-collector sink-digitale udgange til høj/lav-alarm, 30 mA pr. kanal
- 5-cifret 7-segment LED-display samt strøm- og kommunikations-LED
- RS-485-port med DCON-protokol ved 1200 ~ 115200 bps
1.793,66 kr. pr. stk.
| 1-9 stk. | 1.793,66 kr. | |
|---|---|---|
| 10-30 stk. | 1.741,35 kr. | −3 % |
| 31+ stk. | 1.703,98 kr. | −5 % |
Produktinformation "I-7011PD CR 1-kanals termoelementindgang med LED-display, DCON"
I-7011PD CR er et fjern-I/O-modul fra I-7000-serien, der fører én differentiel analog indgang, én digital indgang og to digitale udgange ud på et RS-485 DCON-netværk. Den analoge indgang accepterer termoelement-, spændings- eller strømsignaler, så ét modul kan dække en række sensortyper i bygnings-, fabriks- og maskinautomation.
"P"-varianten tilføjer understøttelse af termoelementtyperne L og M ud over J, K, T, E, R, S, B, N og C. Detektion af åbent termoelement er indbygget på den analoge indgang. Den digitale indgang fungerer som en 50 Hz hændelsestæller, og de to open-collector-udgange kan bruges som høj/lav-alarmer med programmerbare værdier ved power-on og ved fejl. Strømindgang kræver en valgfri ekstern 125 Ω modstand.
Et 5-cifret 7-segment LED-display og en strøm- og kommunikations-LED giver lokal status med et hurtigt blik. Modulet har 3000 VDC galvanisk isolation mellem kanaler og bus, en indbygget dobbelt watchdog og et DIN-skinnehus på 72 x 123 x 35 mm. Det arbejder med +10 ~ +30 VDC over et temperaturområde på -25 ~ +75 °C.
Anvendelsesområder
- Bygningsautomation
- Fabriksautomation
- Maskinautomation
- Fjernvedligeholdelse
- Fjerndiagnose
- Testudstyr
| Product type: | Analog Input Module |
|---|---|
| Interface: | RS-485 |
| Protocol: | DCON |
| Digital inputs: | 1 |
| Digital outputs: | 2 |
| Analog inputs: | 1 |
| Ports: | 1 |
| Isolation: | 3000 VDC |
| Power input: | +10 ~ +30 VDC |
| Operating temperature: | -25 ~ +75 °C |
| Mounting: | DIN-rail |
Specifikationer
| CPU-modul | |
|---|---|
| Watchdog-timer | Modul, kommunikation (programmerbar) |
| Display | |
| Type | 7-segment LED-display med 5 cifre |
| Isolation | |
| Intra-modul isolation | 3000 VDC |
| EMS-beskyttelse | |
| EFT (IEC 61000-4-4) | ±4 kV til strømforsyningsledning |
| ESD (IEC 61000-4-2) | ±2 kV kontakt for hver terminal |
| Overspænding (IEC 61000-4-5) | ±0,5 kV til strømledning |
| LED-indikatorer | |
| Status | 1 x Forsyning og kommunikation |
| Analogindgang | |
| Kanaler | 1 differentiel |
| Type | Spænding Strøm Termoelement |
| Sensortype | Termoelement: J, K, T, E, R, S, B, N, C, L, M |
| Område | Spænding: ±15 mV, ±50 mV, ±100 mV, ±500 mV, ±1 V, ±2,5 V Strøm: ±20 mA (kræver en valgfri ekstern 125 Ω modstand) |
| Opløsning | 16-bit |
| Nøjagtighed | ±0,1 % af FSR |
| Samplingshastighed | 10 Hz (i alt) |
| Indgangsimpedans | > 400 kΩ |
| Beskyttelse mod fællesspænding | ±5 VDC |
| Overspændingsbeskyttelse | ±5 VDC |
| Detektion af åben ledning | Kun til termoelement |
| Digital indgang/tæller | |
| Kanaler | 1 |
| Type | Tør kontakt |
| Sink/Source (NPN/PNP) | Source |
| ON-spændingsniveau | Tæt på GND |
| OFF-spændingsniveau | Åben |
| Indgangsimpedans | 3 kΩ |
| Overspændingsbeskyttelse | ±30 VDC |
| Digital udgang | |
| Kanaler | 2 |
| Type | Åben kollektor |
| Sink/Source (NPN/PNP) | Sink |
| Lastspænding | +3,5 ~ +30 VDC |
| Laststrøm | 30 mA/kanal |
| Værdi ved tænding | Programmerbar |
| Sikker værdi | Programmerbar |
| COM-porte | |
| Porte | 1 x RS-485 |
| Baudrate | 1200 ~ 115200 bps |
| Dataformat | (N, 8, 1) |
| Protokol | DCON |
| Strøm | |
| Beskyttelse mod omvendt polaritet | Ja |
| Indgangsområde | +10 ~ +30 VDC |
| Forbrug | 1.5 W |
| Mekanisk | |
| Mål (mm) | 72 x 123 x 35 (W x L x H) |
| Installation | DIN-skinnemontering |
| Miljø | |
| Driftstemperatur | -25 ~ +75 °C |
| Opbevaringstemperatur | -40 ~ +85 °C |
| Fugtighed | 10 ~ 95% RH, ikke-kondenserende |
Specifikationer som oplyst af producenten. Ret til ændringer forbeholdes.
