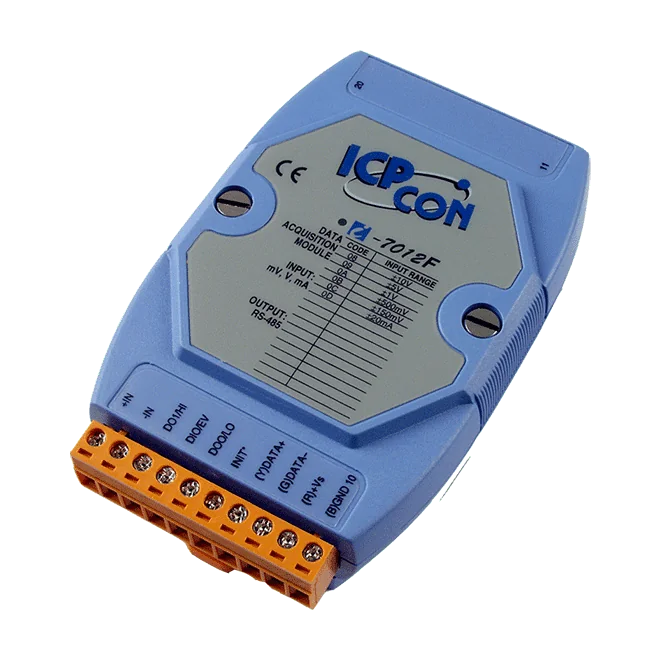

I-7012F 1-ch Analogindgangsmodul, hurtig sampling, DCON RS-485
16-bit analogt indgangsmodul med én kanal til spændings- og strømsignaler, med hurtig samplingtilstand på 100 Hz, DCON over RS-485 og 3000 VDC isolation til DIN-skinnesystemer.
- 16-bit analogindgang med spændingsområder fra ±150 mV til ±10 V og strøminput på ±20 mA
- Hurtig samplingtilstand op til 100 Hz, med normal tilstand på 10 Hz
- Én digital indgang, der kan konfigureres som 50 Hz hændelsestæller
- To open-collector digitale udgange til høj/lav-alarmbrug
- RS-485-grænseflade med DCON-protokol ved 1200 ~ 115200 bps
- 3000 VDC isolation internt i modulet og indbygget dobbelt watchdog
1.591,88 kr. pr. stk.
| 1-9 stk. | 1.591,88 kr. | |
|---|---|---|
| 10-30 stk. | 1.547,04 kr. | −3 % |
| 31+ stk. | 1.509,67 kr. | −5 % |
Produktinformation "I-7012F 1-ch Analogindgangsmodul, hurtig sampling, DCON RS-485"
The I-7012F CR er et analogt indgangsmodul med 1 kanal, der accepterer spændings- og strømsignaler og rapporterer dem via en RS-485 DCON-forbindelse. Dens 16-bit opløsning og skiftbare samplingtilstande passer til ingeniører, der har brug for enten præcise målinger ved normal hastighed eller hurtigere opdateringer, når processen kræver det.
Sammenlignet med standard I-7012 tilbyder denne blåt kabinetsvariant en hurtig samplingtilstand på op til 100 Hz, som kan vælges sammen med en normal tilstand på 10 Hz. Modulet har ingen LED-display, så det er et godt valg, hvor status aflæses eksternt frem for på modulet. Modulet indeholder også en digital indgang med en 50 Hz hændelsestæller og to open-collector digitale udgange til høj/lav-alarmformål.
Modulet giver 3000 VDC isolation internt i modulet og dobbelt watchdog-beskyttelse og er designet til DIN-skinnemontering over et bredt driftstemperaturområde på -25 ~ +75 °C. Strøminputs kræver en valgfri ekstern 125 Ω modstand.
Anvendelser
- Bygningsautomation
- Fabriksautomation
- Maskinautomation
- Fjernvedligeholdelse
- Fjerndiagnose
- Testudstyr
| Product type: | Analog Input Module |
|---|---|
| Interface: | RS-485 |
| Protocol: | DCON |
| Digital inputs: | 1 |
| Digital outputs: | 2 |
| Analog inputs: | 1 |
| Ports: | 1 |
| Isolation: | 3000 VDC |
| Power input: | +10 ~ +30 VDC |
| Operating temperature: | -25 ~ +75 °C |
| Mounting: | DIN-rail |
Specifikationer
| CPU-modul | |
|---|---|
| Watchdog-timer | Modul, kommunikation (programmerbar) |
| Display | |
| Type | 7-segment LED-display med 5 cifre (Kun for I-7012FD, I-7012D) |
| Isolation | |
| Intra-modul isolation | 3000 VDC |
| EMS-beskyttelse | |
| EFT (IEC 61000-4-4) | ±4 kV til strømforsyningsledning |
| ESD (IEC 61000-4-2) | ±2 kV kontakt for hver terminal |
| Overspænding (IEC 61000-4-5) | ±0,5 kV til strømledning |
| LED-indikatorer | |
| Status | 1 x Forsyning og kommunikation |
| Analogindgang | |
| Kanaler | 1 differentiel |
| Type | Spænding Strøm |
| Område | Spænding: ±150 mV, ±500 mV, ±1 V, ±5 V, ±10 V Strøm: ±20 mA (kræver en valgfri ekstern 125 Ω modstand) |
| Opløsning | 16-bit |
| Nøjagtighed | I-7012F(D) Normal tilstand: ±0,05 % af FSR Hurtig tilstand: ±0,25 % af FSR I-7012(D) Normal tilstand: ±0,05 % af FSR |
| Samplingshastighed | I-7012F(D) Normal tilstand: 10 Hz Hurtig tilstand: 100 Hz I-7012(D) Normal tilstand: 10 Hz |
| Indgangsimpedans | 20 MΩ |
| Beskyttelse mod fællesspænding | ±100 VDC |
| Overspændingsbeskyttelse | ±120 VDC |
| Digital indgang/tæller | |
| Kanaler | 1 |
| Type | Tør kontakt |
| Sink/Source (NPN/PNP) | Source |
| ON-spændingsniveau | Tæt på GND |
| OFF-spændingsniveau | Åben |
| Maks. antal tællinger | 65535 (16-bit) |
| Frekvens | 50 Hz |
| Indgangsimpedans | 3 kΩ |
| Overspændingsbeskyttelse | ±30 VDC |
| Digital udgang | |
| Kanaler | 2 |
| Type | Åben kollektor |
| Sink/Source (NPN/PNP) | Sink |
| Lastspænding | +3,5 ~ +30 VDC |
| Laststrøm | 30 mA/kanal |
| Værdi ved tænding | Programmerbar |
| Sikker værdi | Programmerbar |
| COM-porte | |
| Porte | 1 x RS-485 |
| Baudrate | 1200 ~ 115200 bps |
| Dataformat | (N, 8, 1) |
| Protokol | DCON |
| Strøm | |
| Beskyttelse mod omvendt polaritet | Ja |
| Indgangsområde | +10 ~ +30 VDC |
| Forbrug | I-7012/12F: 1.3 W I-7012D/12FD: 1.9 W |
| Mekanisk | |
| Mål (mm) | 72 x 123 x 35 (W x L x H) |
| Installation | DIN-skinnemontering |
| Miljø | |
| Driftstemperatur | -25 ~ +75 °C |
| Opbevaringstemperatur | -40 ~ +85 °C |
| Fugtighed | 10 ~ 95% RH, ikke-kondenserende |
Specifikationer som oplyst af producenten. Ret til ændringer forbeholdes.
