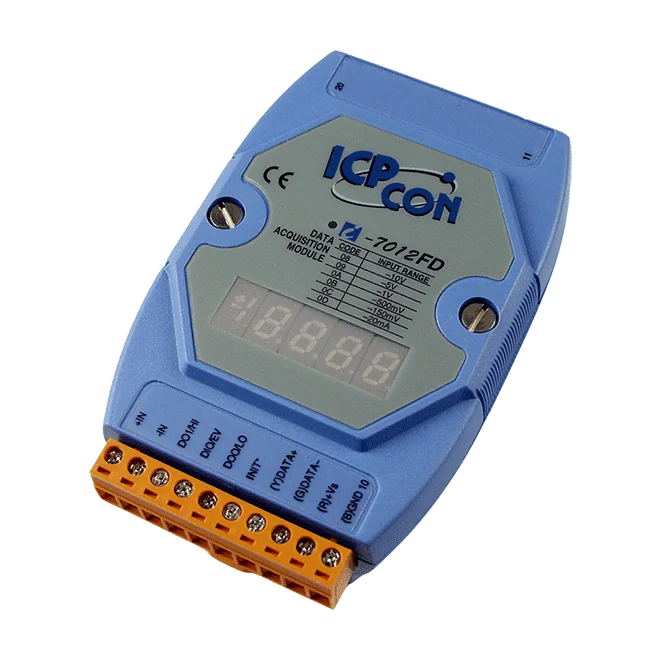

I-7012FD 1-ch analog indgangsmodul med LED-display, DCON, hurtig sampling
16-bit spændings- og strømindgangsmodul med 100 Hz hurtig samplingstilstand, 5-cifret LED-display og DCON-protokol over RS-485, til fjernovervågning og alarmopgaver.
- Enkelt differentielt analogt indgang til spænding (±150 mV til ±10 V) og strøm (±20 mA med ekstern 125 Ω modstand)
- 16-bit opløsning med valgbar normal tilstand på 10 Hz og hurtig samplingtilstand på 100 Hz
- 5-cifret 7-segment LED-display til lokal visning af målinger
- Én digital indgang, der kan bruges som 50 Hz hændelsestæller (maks. 65535 tællinger)
- To open-collector digitale udgange til høj/lav alarm med programmerbare power-on- og sikre værdier
- 1 x RS-485-port, 1200 ~ 115200 bps, DCON-protokol
1.808,61 kr. pr. stk.
| 1-9 stk. | 1.808,61 kr. | |
|---|---|---|
| 10-30 stk. | 1.756,30 kr. | −3 % |
| 31+ stk. | 1.718,93 kr. | −5 % |
Produktinformation "I-7012FD 1-ch analog indgangsmodul med LED-display, DCON, hurtig sampling"
I-7012FD CR er et enkeltkanals analogt indgangsmodul fra I-7000 RS-485-serien. Det accepterer differentielle spændingssignaler fra ±150 mV til ±10 V og strømsignaler på ±20 mA, som kræver en ekstra ekstern modstand på 125 Ω. Konverteringen er 16-bit, og modulet rapporterer sine målinger over DCON på en RS-485-port.
Denne variant med hurtig sampling giver dig valget mellem en normal tilstand på 10 Hz og en hurtig tilstand på 100 Hz, så du kan tilpasse opsamlingshastigheden til den proces, der overvåges. Den hurtige tilstand er specificeret til ±0,25 % af FSR, mens den normale tilstand er ±0,05 % af FSR. Et 5-cifret 7-segment LED-display viser målinger lokalt, hvilket er nyttigt under idriftsætning og fejlfinding.
Ud over den analoge kanal har modulet én digital indgang, der kan fungere som 50 Hz hændelsestæller, samt to open-collector digitale udgange, som kan konfigureres til høj- og lavalarm. Indbyggede dobbelte watchdog-timere og 3000 VDC isolation mellem modulets kredsløb understøtter pålidelig drift i automationsskabe.
Anvendelser
- Bygningsautomation
- Fabriksautomation
- Maskinautomation
- Fjernvedligeholdelse
- Fjerndiagnose
- Testudstyr
| Product type: | Analog Input Module |
|---|---|
| Interface: | RS-485 |
| Protocol: | DCON |
| Digital inputs: | 1 |
| Digital outputs: | 2 |
| Analog inputs: | 1 |
| Ports: | 1 x RS-485 |
| Isolation: | 3000 VDC |
| Power input: | +10 ~ +30 VDC |
| Operating temperature: | -25 ~ +75 °C |
| Mounting: | DIN-rail |
Specifikationer
| CPU-modul | |
|---|---|
| Watchdog-timer | Modul, kommunikation (programmerbar) |
| Display | |
| Type | 7-segment LED-display med 5 cifre (Kun for I-7012FD, I-7012D) |
| Isolation | |
| Intra-modul isolation | 3000 VDC |
| EMS-beskyttelse | |
| EFT (IEC 61000-4-4) | ±4 kV til strømforsyningsledning |
| ESD (IEC 61000-4-2) | ±2 kV kontakt for hver terminal |
| Overspænding (IEC 61000-4-5) | ±0,5 kV til strømledning |
| LED-indikatorer | |
| Status | 1 x Forsyning og kommunikation |
| Analogindgang | |
| Kanaler | 1 differentiel |
| Type | Spænding Strøm |
| Område | Spænding: ±150 mV, ±500 mV, ±1 V, ±5 V, ±10 V Strøm: ±20 mA (kræver en valgfri ekstern 125 Ω modstand) |
| Opløsning | 16-bit |
| Nøjagtighed | I-7012F(D) Normal tilstand: ±0,05 % af FSR Hurtig tilstand: ±0,25 % af FSR I-7012(D) Normal tilstand: ±0,05 % af FSR |
| Samplingshastighed | I-7012F(D) Normal tilstand: 10 Hz Hurtig tilstand: 100 Hz I-7012(D) Normal tilstand: 10 Hz |
| Indgangsimpedans | 20 MΩ |
| Beskyttelse mod fællesspænding | ±100 VDC |
| Overspændingsbeskyttelse | ±120 VDC |
| Digital indgang/tæller | |
| Kanaler | 1 |
| Type | Tør kontakt |
| Sink/Source (NPN/PNP) | Source |
| ON-spændingsniveau | Tæt på GND |
| OFF-spændingsniveau | Åben |
| Maks. antal tællinger | 65535 (16-bit) |
| Frekvens | 50 Hz |
| Indgangsimpedans | 3 kΩ |
| Overspændingsbeskyttelse | ±30 VDC |
| Digital udgang | |
| Kanaler | 2 |
| Type | Åben kollektor |
| Sink/Source (NPN/PNP) | Sink |
| Lastspænding | +3,5 ~ +30 VDC |
| Laststrøm | 30 mA/kanal |
| Værdi ved tænding | Programmerbar |
| Sikker værdi | Programmerbar |
| COM-porte | |
| Porte | 1 x RS-485 |
| Baudrate | 1200 ~ 115200 bps |
| Dataformat | (N, 8, 1) |
| Protokol | DCON |
| Strøm | |
| Beskyttelse mod omvendt polaritet | Ja |
| Indgangsområde | +10 ~ +30 VDC |
| Forbrug | I-7012/12F: 1.3 W I-7012D/12FD: 1.9 W |
| Mekanisk | |
| Mål (mm) | 72 x 123 x 35 (W x L x H) |
| Installation | DIN-skinnemontering |
| Miljø | |
| Driftstemperatur | -25 ~ +75 °C |
| Opbevaringstemperatur | -40 ~ +85 °C |
| Fugtighed | 10 ~ 95% RH, ikke-kondenserende |
Specifikationer som oplyst af producenten. Ret til ændringer forbeholdes.
