I-7013 1-kan. RTD-indgangsmodul, DCON-protokol, Pt100/Pt1000/Ni120
1-kanals RTD-indgangsmodul til Pt100-, Pt1000- og Ni120-sensorer med 2/3/4-leder tilslutning, detektion af brudt ledning og RS-485 DCON-kommunikation.
- Enkelt RTD-indgang til Pt100-, Pt1000- og Ni120-sensorer
- 2/3/4-leder RTD-tilslutning med detektion af brudt ledning
- Ledermodstandskompensation til 3- og 4-leder-forbindelser
- 16-bit opløsning, ±0,05 % af FSR nøjagtighed, 10 Hz samplingshastighed
- 3000 VDC intern isolation i modulet
- RS-485-port med DCON-protokol, 1200 ~ 115200 bps
1.487,25 kr. pr. stk.
| 1-9 stk. | 1.487,25 kr. | |
|---|---|---|
| 10-30 stk. | 1.442,40 kr. | −3 % |
| 31+ stk. | 1.412,51 kr. | −5 % |
Produktinformation "I-7013 1-kan. RTD-indgangsmodul, DCON-protokol, Pt100/Pt1000/Ni120"

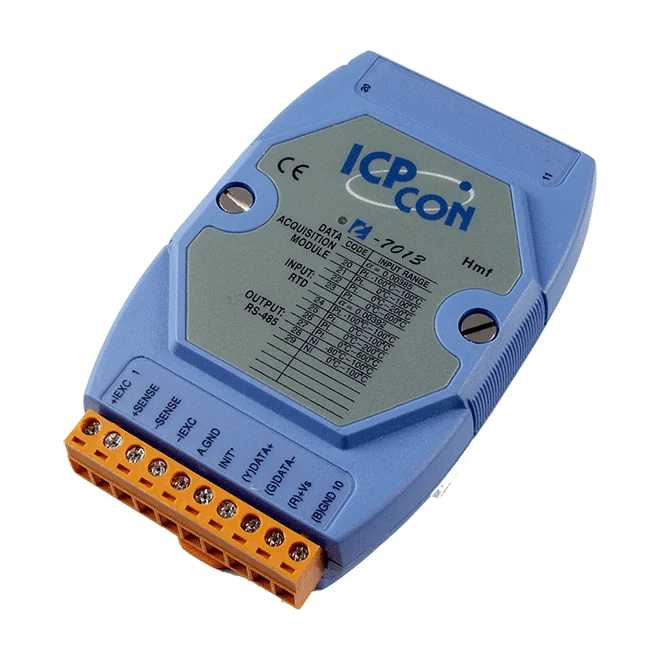

Den I-7013 CR er et énkanals RTD-indgangsmodul til direkte temperaturmåling med Pt100-, Pt1000- og Ni120-sensorer. Modulet understøtter 2-, 3- og 4-leder sensortilslutning, og ledermodstandskompensation er tilgængelig for 3- og 4-leder-forbindelser, hvilket hjælper med at holde måleafvigelser fra kabelmodstand under kontrol.
Hver kanal har 16-bit opløsning, en nøjagtighed på ±0,05 % af FSR og en samplingshastighed på 10 Hz. Detektion af brudt ledning registrerer brudte sensorforbindelser, og modulet leverer 3000 VDC intern isolation mellem dets kredsløb.
Kommunikationen sker via én RS-485-port med DCON-protokollen, med baudrater fra 1200 til 115200 bps og valgbare dataformater. Modulet er designet til montage på DIN-skinne og drives af +10 til +30 VDC i et driftsområde på -25 til +75 °C.
Anvendelser
- Bygningsautomation
- Fabriksautomation
- Maskinautomation
- Fjernvedligeholdelse
- Fjerndiagnose
- Testudstyr
| Product type: | RTD Input Module |
|---|---|
| Interface: | RS-485 |
| Protocol: | DCON |
| Analog inputs: | 1 |
| Ports: | 1 |
| Isolation: | 3000 VDC |
| Power input: | +10 ~ +30 VDC |
| Operating temperature: | -25 ~ +75 °C |
| Mounting: | DIN-rail |
Specifikationer
| CPU-modul | |
|---|---|
| Watchdog-timer | Modul, kommunikation (programmerbar) |
| Isolation | |
| Intra-modul isolation | 3000 VDC |
| EMS-beskyttelse | |
| EFT (IEC 61000-4-4) | ±4 kV til strømforsyningsledning |
| ESD (IEC 61000-4-2) | ±2 kV kontakt for hver terminal |
| Overspænding (IEC 61000-4-5) | ±0,5 kV til strømledning |
| LED-indikatorer | |
| Status | 1 x Forsyning og kommunikation |
| Analogindgang | |
| Kanaler | 1 |
| Type | RTD |
| Sensortype | Pt100, Pt1000, Ni120 |
| Modstandsmåling | 3,2 kΩ maks. |
| Opløsning | 16-bit |
| Nøjagtighed | ±0,05 % af FSR |
| Samplingshastighed | 10 Hz |
| Overspændingsbeskyttelse | ±5 VDC |
| Detektion af åben ledning | Ja |
| 3-leder RTD-ledningsmodstandseliminering | Ja |
| COM-porte | |
| Porte | 1 x RS-485 |
| Baudrate | 1200 ~ 115200 bps |
| Dataformat | (N, 8, 1), (N, 8, 2), (E, 8, 1), or (O, 8, 1) |
| Protokol | DCON |
| Strøm | |
| Beskyttelse mod omvendt polaritet | Ja |
| Indgangsområde | +10 ~ +30 VDC |
| Forbrug | 0.7 W |
| Mekanisk | |
| Mål (mm) | 72 x 123 x 35 (W x L x H) |
| Installation | DIN-skinnemontering |
| Miljø | |
| Driftstemperatur | -25 ~ +75 °C |
| Opbevaringstemperatur | -40 ~ +85 °C |
| Fugtighed | 10 ~ 95% RH, ikke-kondenserende |
Specifikationer som oplyst af producenten. Ret til ændringer forbeholdes.
