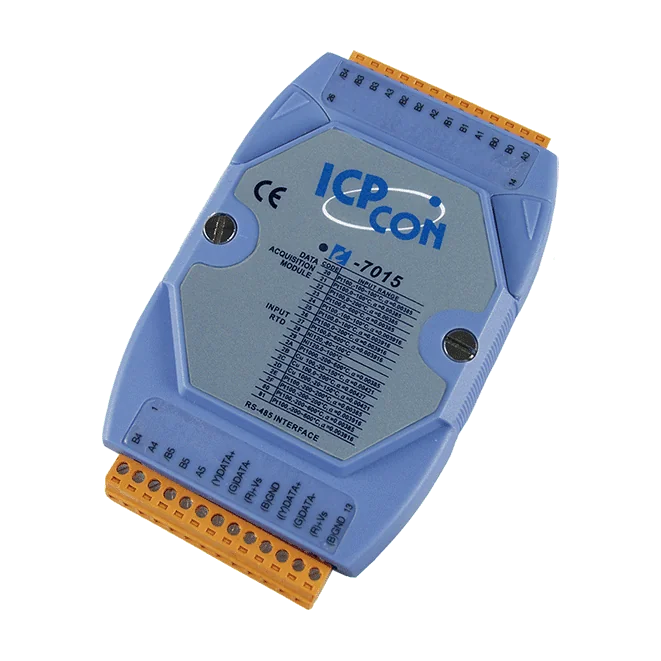

I-7015 6-kan. RTD-indgangsmodul, DCON-protokol, 16-bit
Seks-kanals RTD-indgangsmodul til Pt100, Pt1000 og andre RTD-sensorer, med 16-bit opløsning, detektion af åbne ledninger og RS-485 DCON-kommunikation.
- Seks RTD-indgangskanaler med individuel kanalkonfiguration
- Understøtter Pt100-, Pt1000-, Ni120-, Cu50-, Cu100- og Cu1000-sensorer
- 16-bit opløsning med ±0,05 % af FSR nøjagtighed
- Detektion af åbne ledninger på RTD-indgange
- RS-485-port med DCON-protokol, 1200 til 115200 bps
- Indbygget dobbelt watchdog og 3000 VDC isolation internt i modulet
2.204,71 kr. pr. stk.
| 1-9 stk. | 2.204,71 kr. | |
|---|---|---|
| 10-30 stk. | 2.137,45 kr. | −3 % |
| 31+ stk. | 2.092,61 kr. | −5 % |
Produktinformation "I-7015 6-kan. RTD-indgangsmodul, DCON-protokol, 16-bit"
I-7015 CR er et seks-kanals RTD-indgangsmodul til temperaturmåling med modstandstermometre. Hver kanal kan konfigureres til en forskellig sensortype, så ét modul kan betjene et blandet sæt målepunkter på den samme RS-485-bus.
Måling og diagnostik: Kanalerne konfigureres individuelt og understøtter Pt100-, Pt1000-, Ni120-, Cu50-, Cu100- og Cu1000-sensorer med modstandsmåling op til 3,2 kΩ. 16-bit-omformeren leverer en nøjagtighed på ±0,05 % af FSR ved en samlet samplingrate på 12 Hz. Detektion af åbne ledninger hjælper med at identificere brudte sensorledninger under drift.
Installation og kommunikation: Modulet kommunikerer via én RS-485-port med DCON-protokollen, med baudrater fra 1200 til 115200 bps. Det har 3000 VDC isolation internt i modulet, ±4 kV ESD-kontaktbeskyttelse og en indbygget dobbelt watchdog. Det monteres på en DIN-skinne og forsynes fra +10 til +30 VDC med et forbrug på 1,1 W. Denne CR-version med blåt kabinet er den RoHS-kompatible bestillingskode.
Anvendelser
- Bygningsautomation
- Fabriksautomation
- Maskinautomation
- Fjernvedligeholdelse
- Fjerndiagnostik
- Testudstyr
| Product type: | RTD Input Module |
|---|---|
| Interface: | RS-485 |
| Protocol: | DCON |
| Analog inputs: | 6 |
| Ports: | 1 |
| Isolation: | 3000 VDC |
| Power input: | +10 ~ +30 VDC |
| Operating temperature: | -25 ~ +75 °C |
| Mounting: | DIN-rail |
Specifikationer
| CPU-modul | |
|---|---|
| Watchdog-timer | Modul, kommunikation (programmerbar) |
| Isolation | |
| Intra-modul isolation | 3000 VDC |
| EMS-beskyttelse | |
| EFT (IEC 61000-4-4) | ±4 kV til strømforsyningsledning |
| ESD (IEC 61000-4-2) | ±4 kV kontakt for hver terminal |
| LED-indikatorer | |
| Status | 1 x Forsyning og kommunikation |
| Analogindgang | |
| Kanaler | 6 |
| Type | RTD |
| Sensortype | Pt100, Pt1000, Ni120, Cu50, Cu100, Cu1000 |
| Modstandsmåling | 3,2 kΩ maks. |
| Opløsning | 16-bit |
| Nøjagtighed | ±0,05 % af FSR |
| Samplingshastighed | 12 Hz (i alt) |
| Overspændingsbeskyttelse | 120 VDC |
| Individuel kanalkonfiguration | Ja |
| Detektion af åben ledning | Ja |
| COM-porte | |
| Porte | 1 x RS-485 |
| Baudrate | 1200 ~ 115200 bps |
| Dataformat | (N, 8, 1), (N, 8, 2), (E, 8, 1), or (O, 8, 1) |
| Protokol | DCON |
| Strøm | |
| Beskyttelse mod omvendt polaritet | Ja |
| Indgangsområde | +10 ~ +30 VDC |
| Forbrug | 1.1 W |
| Mekanisk | |
| Mål (mm) | 72 x 123 x 35 (W x L x H) |
| Installation | DIN-skinnemontering |
| Miljø | |
| Driftstemperatur | -25 ~ +75 °C |
| Opbevaringstemperatur | -40 ~ +85 °C |
| Fugtighed | 10 ~ 95% RH, ikke-kondenserende |
Specifikationer som oplyst af producenten. Ret til ændringer forbeholdes.
