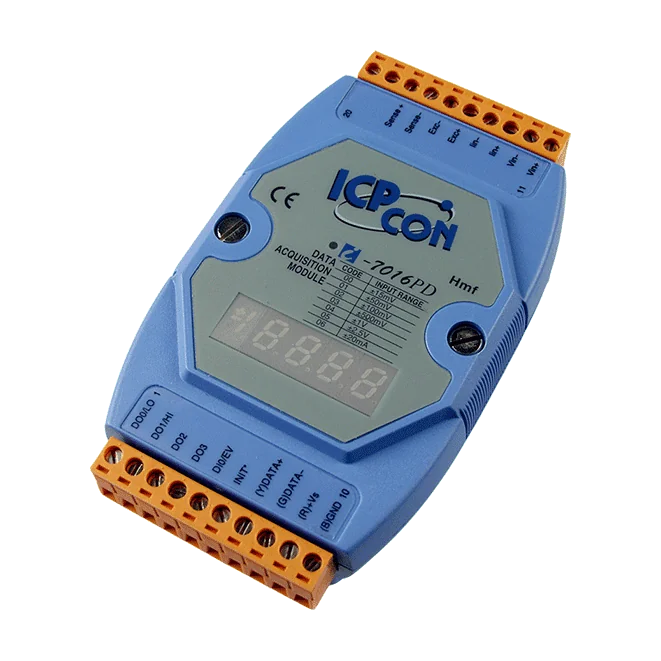

I-7016PD CR Strain Gauge Input Module, 1-ch 6-wire med LED-display
1-kanals 6-leder fuldbro-tøjningsmålerindgangsmodul med 16-bit opløsning, lineær mapping og LED-display, til lastcellemåling på lang afstand over RS-485 DCON.
- 1-kanals fuldbro-tøjningsmålerindgang med 16-bit opløsning og ±0,05 % af FSR nøjagtighed
- 6-leder forbindelse med sense-ledere til måling over lang afstand og kompensation for spændingsfald
- Lineær mappingfunktion til direkte omregning af målte data til vægt- eller kraftværdier
- 5-cifret 7-segment LED-display til lokal aflæsning
- Excitationsspændingsudgang 0 ~ +10 V med en drivkapacitet på op til 40 mA
- 1 x 50 Hz hændelsestæller som digital indgang og 4 open-collector digitale udgange med høj/lav-alarmmulighed
2.331,76 kr. pr. stk.
| 1-9 stk. | 2.331,76 kr. | |
|---|---|---|
| 10-30 stk. | 2.257,03 kr. | −3 % |
| 31+ stk. | 2.212,19 kr. | −5 % |
Produktinformation "I-7016PD CR Strain Gauge Input Module, 1-ch 6-wire med LED-display"
Modulet I-7016PD CR konverterer signaler fra fuldbro-tøjningsmålere og lastceller til målinger, der direkte kan skaleres til vægt- eller kraftenheder. En brugerdefineret lineær mappingtabel omregner rådata til tekniske værdier, så værtssystemet modtager brugbare data uden ekstra konverteringslogik. 6-leder-forbindelsen tilføjer sense-ledere, der måler excitationsspændingen ved sensoren, hvilket gør det muligt for modulet at kompensere for spændingsfald ved lange kabelføringer.
Denne 1-kanals variant med blåt kabinet har et 5-cifret 7-segment LED-display til lokal aflæsning og kommunikerer via en enkelt RS-485-port med DCON-protokollen ved 1200 ~ 115200 bps. Den leverer desuden en excitationsspændingsudgang på 0 ~ +10 V, én 50 Hz hændelsestæller som digital indgang samt fire open-collector digitale udgange, der kan sættes til generel brug eller til høj-/lavalarmer. Isolationen mellem modulets kredsløb er specificeret til 3000 VDC.
Vælg denne model frem for 4-leder-modellerne I-7016D eller I-7016, når sensoren er installeret langt fra modulet, eller når målenøjagtigheden afhænger af stabil excitation ved broen. Til korte kabelføringer og prisfølsomme applikationer kan de 2-kanals 4-leder-modeller i serien være et bedre valg. Modulet monteres på DIN-skinne og er specificeret til drift ved -25 ~ +75 °C.
Anvendelser
- Lastcelle- og vejesystemer
- Kraftmåling med tøjningsmålere
- Måling med sensorer på lang afstand i industrielle miljøer
- Højpræcis dataopsamling fra tøjningsmålere
| Product type: | Strain gauge input module |
|---|---|
| Interface: | RS-485 |
| Protocol: | DCON |
| Digital inputs: | 1 |
| Digital outputs: | 4 |
| Analog inputs: | 1 |
| Ports: | 1 |
| Isolation: | 3000 VDC |
| Power input: | +10 ~ +30 VDC |
| Operating temperature: | -25 ~ +75 °C |
| Mounting: | DIN-rail |
Specifikationer
| CPU-modul | |
|---|---|
| Watchdog-timer | Modul, kommunikation (programmerbar) |
| Display | |
| Type | 7-segment LED-display med 5 cifre (Kun for I-7016D, I-7016PD) |
| Isolation | |
| Intra-modul isolation | I-7016(D): 1500 VDC I-7016P(D): 3000 VDC |
| EMS-beskyttelse | |
| EFT (IEC 61000-4-4) | ±4 kV til strømforsyningsledning |
| ESD (IEC 61000-4-2) | ±4 kV kontakt for hver terminal ±8 kV luft for tilfældigt punkt |
| LED-indikatorer | |
| Status | 1 x Forsyning og kommunikation |
| Digital indgang/tæller | |
| Kanaler | 1 |
| Type | Tør kontakt |
| Sink/Source (NPN/PNP) | Source |
| ON-spændingsniveau | Tæt på GND |
| OFF-spændingsniveau | Åben |
| Maks. antal tællinger | 65535 (16-bit) |
| Frekvens | 50 Hz |
| Indgangsimpedans | 3 kΩ |
| Overspændingsbeskyttelse | ±30 VDC |
| Digital udgang | |
| Kanaler | 4 |
| Type | Åben kollektor |
| Sink/Source (NPN/PNP) | Sink |
| Lastspænding | +3,5 ~ +50 VDC |
| Laststrøm | 30 mA/kanal |
| Værdi ved tænding | Programmerbar |
| Sikker værdi | Programmerbar |
| Strain Gauge, Load Cell-indgang | |
| Kanaler | I-7016(D): 2 I-7016P(D): 1 |
| Type | Fuldbro-tøjningsmåler Spænding Strøm |
| Område | Spænding: ±15 mV, ±50 mV, ±100 mV, ±500 mV, ±1 V og ±2,5 V Strøm: ±20 mA |
| Ledningsføring | I-7016(D): 4-leder I-7016P(D): 6-leder |
| Nøjagtighed | ±0,05 % af FSR |
| Opløsning | 16-bit |
| Samplingshastighed | I-7016(D): 1-kanals tilstand: 10 Hz 2-kanals tilstand: 2 Hz (i alt) I-7016P(D): 10 Hz |
| Impedans | 20 MΩ |
| Måling over lang afstand | Ja, kun til I-7016P(D) |
| Overspændingsbeskyttelse | ±5 VDC |
| Excitationsspændingsudgang | |
| Kanaler | 1 |
| Område | 0 ~ +10 V |
| Opløsning | 16-bit |
| Nøjagtighed | ±0,05 % af FSR |
| Maks. belastningsstrøm | 40 mA |
| Værdi ved tænding | Programmerbar |
| COM-porte | |
| Porte | 1 x RS-485 |
| Baudrate | 1200 ~ 115200 bps |
| Dataformat | (N, 8, 1) |
| Protokol | DCON |
| Strøm | |
| Beskyttelse mod omvendt polaritet | Ja |
| Indgangsområde | +10 ~ +30 VDC |
| Forbrug | I-7016: 2.4 W I-7016D: 3.0 W I-7016P(D): 1.3 W |
| Mekanisk | |
| Mål (mm) | 72 x 123 x 35 (W x L x H) |
| Installation | DIN-skinnemontering |
| Miljø | |
| Driftstemperatur | -25 ~ +75 °C |
| Opbevaringstemperatur | -40 ~ +85 °C |
| Fugtighed | 10 ~ 95% RH, ikke-kondenserende |
Specifikationer som oplyst af producenten. Ret til ændringer forbeholdes.
